5 Zadania do wykonania przy automacie Instrukcja eksploatacji SIPLACE TX

5.10 Uzbrajanie modułów podajnikowych Od wersji oprogramowania 714.0 12/2020

256

5.10 Uzbrajanie modułów podajnikowych

5.10.1 Wskazówki dotyczące obsługi modułów podajnikowych

Moduły podajnikowe to urządzenia precyzyjne. Dlatego z modułami podajnikowymi należy obcho-

dzić się delikatnie.

 Unikać uderzania modułów podajnikowych o przeszkody.

 Uważać, aby moduły podajnikowe nie upadały.

 Do konserwacji używać tylko odpowiednich narzędzi.

5.10.2 Zdejmowanie modułów podajnikowych X ze stołu na podzespoły

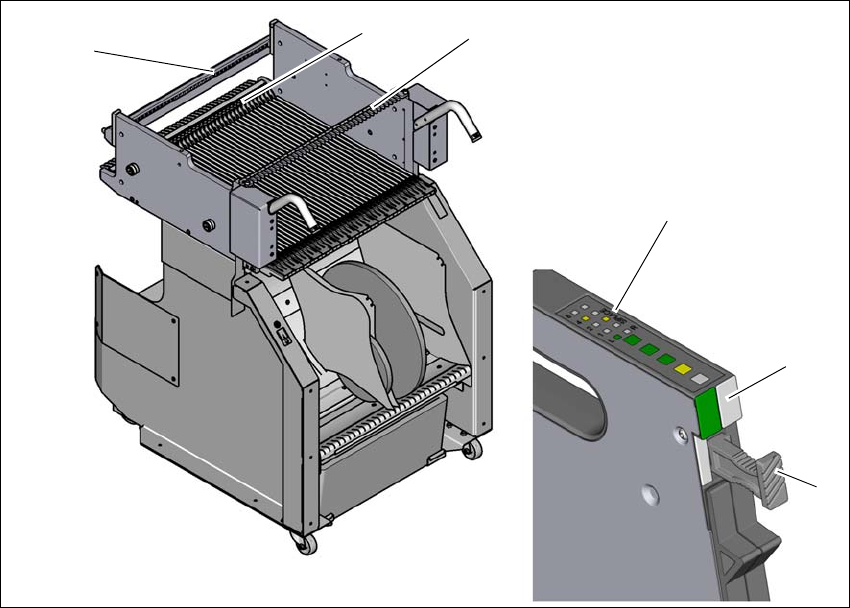

Rys. 5.10 - 1 Zdejmowanie modułów podajnikowych ze stołu na podzespoły elektroniczne

(1) Uchwyt do wyjmowania

(2) Wyświetlacz stanu

(3) Wskaźniki LED

(4) Pasek do kontroli wysokości przenośnika

(5) Zapadka do ryglowania modułów podajnikowych

(6) Listwa centrująca

(2)

(1)

(4)

(5)

(6)

(3)

Instrukcja eksploatacji SIPLACE TX 5 Zadania do wykonania przy automacie

Od wersji oprogramowania 714.0 12/2020 5.10 Uzbrajanie modułów podajnikowych

257

W stanie gotowym do pracy świecą się wskaźniki stanu (poz. 2 na il. 5.10 - 1, strona 256) zielony,

gdy moduł podajnikowy jest zawarty w obecnym wyposażeniu. Jeżeli moduł podajnikowy nie jest

zawarty w aktualnym wyposażeniu, wskaźnik stanu pozostaje ciemny.

Moduł podajnikowy jest zaryglowany zapadką w stole na podzespoły elektroniczne i nie można

go wyciągnąć. Aby zdjąć moduły podajnikowe ze stołu na podzespoły, należy wykonać następu-

jące czynności:

 Nacisnąć uchwyt pobierania (poz. 1 na il. 5.10 - 1, strona 256). Uchwyt do wyjmowania wy-

skoczy i wskaźnik stanu zgaśnie.

 Odczekać około 1 s, aż blokada (poz. 4 na il. 5.10 - 1, strona 256) zwolni moduł podajnikowy.

 Wyciągnąć moduł podajnikowy za uchwyt do wyjmowania ze stołu na podzespoły. Jeżeli

przerwa potrwa dłużej niż 5 sekund, moduł podajnikowy zostanie z powrotem zaryglowany.

Wskaźnik stanu zapala się na czerwono.

 Zatrzasnąć ponownie uchwyt do wyjmowania. Jeżeli moduł podajnikowy jest zawarty w obec-

nym wyposażeniu, wskaźnik stanu zaświeci kolorem zielonym, a diody LED będą znów wska-

zywać numer ścieżki i skok.

5 Zadania do wykonania przy automacie Instrukcja eksploatacji SIPLACE TX

5.10 Uzbrajanie modułów podajnikowych Od wersji oprogramowania 714.0 12/2020

258

5.10.3 Wkładanie modułu podajnikowego X

5.10.3.1 Kontrola modułu podajnikowego X przed zastosowaniem

Przed założeniem modułu podajnikowego do stołu na podzespoły sprawdzić, czy są spełnione na-

stępujące warunki:

 Moduł podajnikowy musi być w nienagannym stanie.

 Sprawdzić przez lekkie naciśnięcie, czy kołyska folii kryjącej (poz. 2 na il. 5.10 - 2, strona 259)

nie zakleszcza się.

 Sprawdzić, czy w obszarze okienka odbiorczego (poz. 3 na il. 5.10 - 2, strona 259) nie wystę-

pują luźne podzespoły.

 Nacisnąć dźwignię (poz. 4 na il. 5.10 - 2, strona 259) w celu otwarcia okienka odbiorczego

(poz. 3 na il. 5.10 - 2

, strona 259). Okienko odbiorcze zostanie przy tym nieco uniesione.

 Usunąć luźne podzespoły spod okienka odbiorczego.

 Zamknąć okienko odbiorcze (poz. 3 na il. 5.10 - 2), przez cofnięcie dźwigni (poz. 4 na il. 5.10

- 2).

 Usunąć luźne podzespoły ze stołu na podzespoły za pomocą pędzla lub odkurzacza z odpo-

wiednią dyszą.

WSKAZÓWKA

 Przed wysypaniem podzespołów elektronicznych z modułu podajnikowego należy

opróżnić półkę na podzespoły odpadowe (poz. 5 na il.5.10 - 2

, strona 259).

WSKAZÓWKA

Naprężona folia kryjąca transportuje przy założonej taśmie taśmę dalej i odsłania podze-

społy.

 Nie naciskać dźwigni (poz. 4 na il. 5.10 - 2, strona 259), gdy taśma jest założona.

WSKAZÓWKA

 Jeżeli taśma jest już założona, przyciąć ją równo z przednią krawędzią modułu po-

dajnikowego. Powinny być widoczne jeszcze 2 otwory perforacji.
