2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE TX 2.2 Tabliczki ostrzegawcze Od w ersji oprogramowania 714.0 12/2020 52 2.2.3.8 Miejsca mocowania wideł do transp ortu wózkiem widłowym l ub podnośnym Poz. 1…
Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 714.0 12/2020 2.2 Tabliczki ostrzegawcze
51

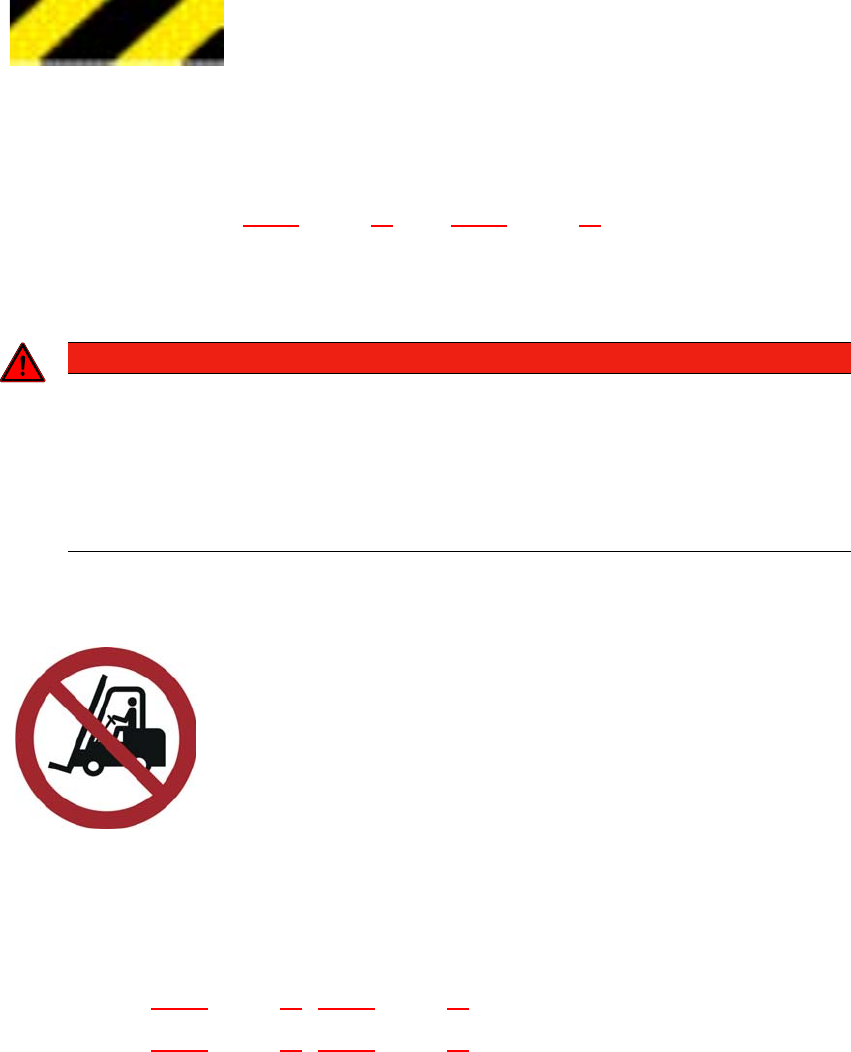

2.2.3.6 Taśma ostrzegawcza po wewnętrznej stronie taśmy wylotowej
2
Po stronie wewnętrznej, na całej długości taśmy wyjściowej umieszczona jest czarno-żółta taśma
ostrzegawcza. Poz. 2 na il. 2.2 - 3
, strona 45 lub il. 2.2 - 6, strona 48 (liczba sztuk na automat: 1)
Ostrzega ona operatora przed miejscem zagrożenia, zakazuje sięgania do wnętrza sąsiedniego
automatu.
2
2.2.3.7 Zakaz mocowania wózka widłowego w tym punkcie
Poz. P 006 na il. 2.2 - 2, strona 44 i 2.2 - 3, strona 45, nr katalogowy 03155631-xx lub
Poz. P 006 na il. 2.2 - 5
, strona 47 i 2.2 - 6, strona 48, nr katalogowy 03155631-xx
(Liczba sztuk na automat: 4)
ZAGROŻENIE
Niebezpieczeństwo obrażeń przy otwartym kołpaku ochronnym!
Sięganie do strefy zagrożenia sąsiedniego automatu gdy otwarty jest kołpak ochronny,
może spowodować obrażenia ciała. Obszar ten oznakowany jest żółto-czarną taśmą
ostrzegawczą.
Uważać, aby nie sięgać do strefy zagrożenia sąsiedniego automatu jeżeli kołpak
ochronny jest otwarty.
2
2
2
Obrażenia dłoni (niebezpieczeństwo zmiażdżenia) na dłuższym
obszarze
Sięganie może prowadzić do obrażeń ramion i rąk.
Nie sięgać do wnętrza sąsiedniego automatu montażowego.
2
2
2
Zakaz mocowania wózka widłowego w tym punkcie
Mocowanie wózka widłowego automatu montażowego w tak
oznakowanych punktach jest zabroniony. Automat montażowy
może się przewrócić. Istnieje niebezpieczeństwo poważnych
uszczerbków na zdrowiu i strat materialnych.
Automat montażowy wolno podnosić i transportować wóz-
kiem widłowym WYŁĄCZNIE od strony wyjściowej auto-
matu. Przeczytać rozdział „Ustawienie i uruchomienie” na
stronie 175 i zastosować się do jego treści.
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE TX
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania 714.0 12/2020
52
2.2.3.8 Miejsca mocowania wideł do transportu wózkiem widłowym lub podnośnym
Poz. 1 na il. 2.2 - 1, strona 43, nr artykułu 03155590-01 lub
Poz. 1 na il. 2.2 - 4
, strona 46, nr artykułu 03155590-01
(Liczba sztuk na automat: 2)
2.2.4 Znaczenie i opis tabliczek ostrzegawczych (w wersji dla Chin)
Dla klientów chińskich poniższe tabliczki są inne niż w wersji standardowej (Rest of world).
2.2.4.1 Tabliczka ostrzegawcza W 209-CN
2
Poz. W 209-CN na il. 2.2 - 4, strona 46 i 2.2 - 5, strona 47, nr katalogowy 03149080-01
(Liczba sztuk na automat: 2)
2
2
2
Miejsca mocowania wideł do transportu wózkiem widłowym lub
podnośnym
Automat montażowy wolno podnosić i transportować tylko w tak
oznakowanych punktach. W przeciwnym razie automat montażo-
wy może się przewrócić.
Automat montażowy wolno podnosić i transportować WY-
ŁĄCZNIE w tak oznakowanych miejscach (od strony wyj-
ściowej automatu). Przeczytać rozdział „Ustawienie i
uruchomienie” na stronie 175 i zastosować się do jego treści.
2
2
2
2
2
2
Tabliczka ostrzegawcza na przycisku ZATRZYMANIA AWARYJ-
NEGO
Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 714.0 12/2020 2.2 Tabliczki ostrzegawcze
53
2.2.4.2 Tabliczka ostrzegawcza W 204-CN
2
Poz. W 204 na il. 2.2 - 4, strona 46, 2.2 - 5, strona 47 i 2.2 - 6, strona 48 nr katalogowy 03149290-
01
(Liczba sztuk na automat: 8)
2.2.4.3 Tabliczka ostrzegawcza W 004-CN z tabliczką z napisem „Laser”
2
Poz. W 004-CN na il. 2.2 - 4, strona 46, nr artykułu 03155348-01
Tabliczka tekstowa ostrzegająca o promieniowaniu laserowym na il. 2.2 - 4
, strona 46, nr artykułu
03155432-01 (liczba sztuk na automat: 1)
(Liczba sztuk na automat: 1)
2
2
2
Ryzyko zgniecenia dłoni
Sięganie może prowadzić do obrażeń ramion i rąk.
Nie sięgać w obszar pracy pracującego automatu montażo-
wego.
Nie sięgać do wnętrza sąsiedniego automatu montażowego.
