1 Nachrüstanleitung Koplanarität (Option) SIPLACE 80 F4/(F4-6)/F5
1.3 Voraussetzungen Ausgabe 0599
1 - 5
1.3 Voraussetzungen
- SIPLACE 80 F4, (F4-6), F5
- Die Maschine muß mit Maschinenwasserwaage ausgerichtet sein
- Linienrechner Software Version 403.xx bzw. 404.xx
- Stationsrechner Software:
an F4: ab V 403.0
4
an F5 (F4-6): ab V 404.01 (NT)
1.4 Nachrüstsatz, benötigtes Werkzeug, etc.
HINWEIS
Alle Bestandteile des Nachrüstsatzes werden an Maschinen benötigt, an denen bereits ein "altes" Koplana-
ritäts-Lasermodul vorhanden ist, das ersetzt wird oder an denen die Option erstmals installiert wird.
An SIPLACE mit
folgendem Steuereinschub-Stand besteht eine Vorrüstung für die neue Ausführung der
Option Koplanarität (Versions-Kennzeichnung siehe Abb. 1.5.5):
- Steuereinschub-Stand
F4: > 00324340-07
- Steuereinschub-Stand
F4-6: > 00331294-03
- Steuereinschub-Stand
F5: > 00341851-03
In diesem Fall werden für die Nachrüstung die nachfolgend mit *) gekennzeichneten Teile nicht benötigt.
1 St. Nachrüstsatz Koplanarität SIPLACE 80 F4/(F4-6)/F5, Artikel Nr. 00117120-01, darin sind enthalten:
- 1 Stück Sensorhalter Koplan 80 F/F4 neu Art. Nr. 00334997-01 für F4/F4-6/F5
- 1 Stück (metallische) Staubabdeckung Art. Nr. 00343700-01
- 1 Stück Koplanarität Recheneinheit IFPS 2009.02 Art. Nr. 00336792-01
- 1 Stück Koplanarität Sensor ILD 2000-5.05 Art. Nr. 00336794-01
- 1 Stück Sensorkabel Koplanarität C2001-3,5 Art. Nr. 00336793-01 *)
- 1 Stück Kabel: Koplanarität -Maschinencontroller Art. Nr. 00336796-01
- 1 Stück Kabel: Koplanarität - Klemmenfeld Art.-Nr. 00336795-02 *)
- 1 Stück Kabel: Koplanarität Art.-Nr. 00342894-01 *)
- 1 Stück Koplanarität Prüfstecker Art. Nr. 00337304-01
- 2 Stück Kabelschelle d = 6mm Art. Nr. 00805501-01
- 2 Stück Zylinderschraube M4 x 8 DIN912 Art. Nr. 00845024-01
- 2 Stück Scheibe 4,3 DIN 125 A Art. Nr. 00095472-01
- 3 Stück Zylinderschraube M4 x 8 DIN 912 A2 Art. Nr. 00316899-01 Befestigung Sensor
- 4 Stück Zylinderschraube M6 x 20 DIN 912 Art.-Nr. 00845059-01
- 4 Stück Scheibe 4,3 DIN 9021-A Art.-Nr. 00048335-01 Befestigung Staubabdeckung
- 4 Stück Zylinderschraube M4 x 10 DIN 912 Art.-Nr. 00845025-01 Befestigung Staubabdeckung
- 1 Stück Teilfrontplatte Art.-Nr. 00305438-01
- 1 Stück Halsschraube mit Schlitz M2,5 x 11 Art.-Nr. 00305439-01
- 2 Stück Kuststoffnippel grau, für Frontplatten Art.-Nr. 00305440-01
- 1 Stück H15 Stecker St 15pol. DIN 41612 Art.-Nr. 00304312-01 *)
SIPLACE 80 F4/(F4-6)/F5 1 Nachrüstanleitung Koplanarität (Option)
Ausgabe 0599 1.5 Schaltpläne inkl. Ansichten zum Steuereinschub
1 - 6
- 2 Stück Schraube ES902C M2,5 x 6, selbstformend Art. Nr. 00302917-01 *)
- 2 Stück Führungsschiene 160mm für Kontaktfeder Art.-Nr. 00334696-01 *)
- 4 Stück Kontaktfeder für Führungsschienen Art.-Nr. 00334698-01 *)
- 8 Distanzscheiben 6 x 12 x 1 Art.-Nr. 00305131-01 **) bei Doppeltransport
- 4 Stück Kabelbinder 30 cm Länge Art.-Nr. 00805143-01 **)
- Kalibrierteil, Koplanaritätsmodul Art. Nr. 00315365S03 **)
- 1 Stück „Nachrüstanleitung Koplanarität" für SIPLACE
80F4/(F4-6)/F5, Ausgabe 07/95“, Deutsch und EnglischArt. Nr. 00190 585-04 **)
- HINWEIS: Die Pipette 417 gehört zur Standardausrüstung der Maschine.
**) Diese Teile sind in 1178 120-01 enthalten
Zusätzlich benötigt:
- Testsoftware SITEST, Version 403.04 bzw. >404.01 (je nach SW Version an der Station)
Werkzeug und Verbrauchsstoffe:
- Innensechskant-Schraubendrehersatz
- Schraubendrehersatz
- Maschinenwasserwaage 0.4mm/m, Metall-Winkel
- Torx-Schraubendreher
Benötigte Dokumentation:
- Serviceanleitung SIPLACE S-20/F4/F5, Kapitel "Bauelementetisch", Abschnitt "Schneidgerät ....." ,
Ausgabe je nach eingebautem Schneidgerättyp:
Ausgabe 7/97 für das alte Schneidgerät = mit rotierendem Messer,
Ausgabe >
06/98 für das neue Schneidgerät pneumatisch
- ggf. Betriebsanleitung "UNIX-Linienrechner", für Version 403.04 bzw. 404.xx
- ggf. Bedienungsanleitung SITEST Version 403.04 bzw. >404.01
1.5 Schaltpläne inkl. Ansichten zum Steuereinschub
Abb. 1.5.1 Kabel: Koplanarität - Klemmenfeld, Art.-Nr. 00336795-02 (Rückseite Steuereinschub -> Klemmenfeld Y0904)
1 Nachrüstanleitung Koplanarität (Option) SIPLACE 80 F4/(F4-6)/F5
1.5 Schaltpläne inkl. Ansichten zum Steuereinschub Ausgabe 0599
1 - 7

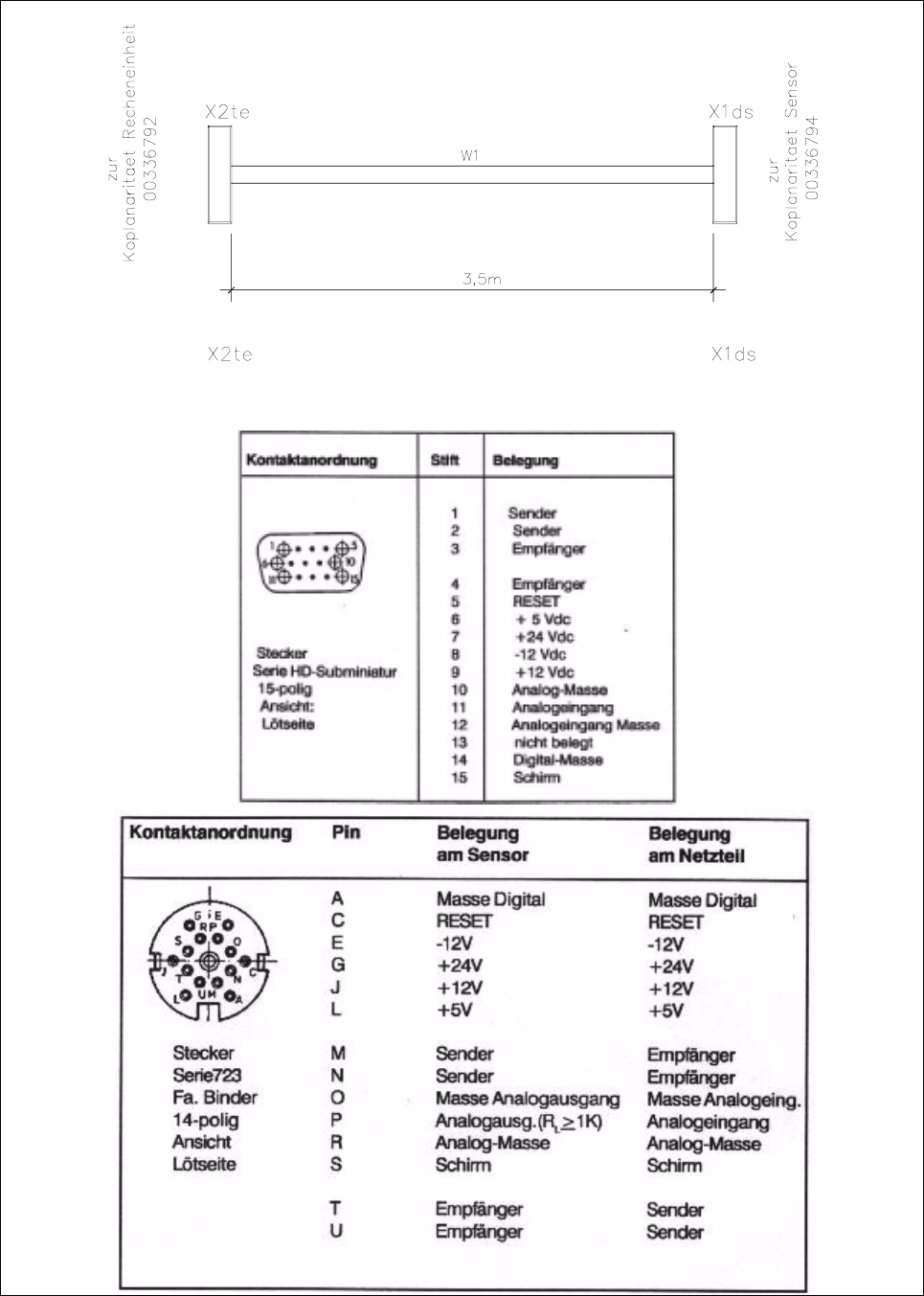

Abb. 1.5.2 Sensorkabel Koplanarität; Art.-Nr. 00336793-01 (Sensor -> Vorderseite Steuereinschub)
