4 Kamerakalibrierung in Stationen ab SW705.03
4.6 Kamera auf Verschmutzung überprüfen mit Kontrastnormal in der Kalibrierteiltasche (ohne FCCS)
Operating Manual / Bedienungsanleitung Camera Calibration FCCS digital Kamerakalibrierung FCCS digital 04/2020 31
4.6 Kamera auf Verschmutzung überprüfen mit
Kontrastnormal in der Kalibrierteiltasche (ohne FCCS)
► Legen sie das Kontrastnormal in die Kalibrierteiltasche. Achten Sie dabei auf die Orientierung
des Kontrastnormals.

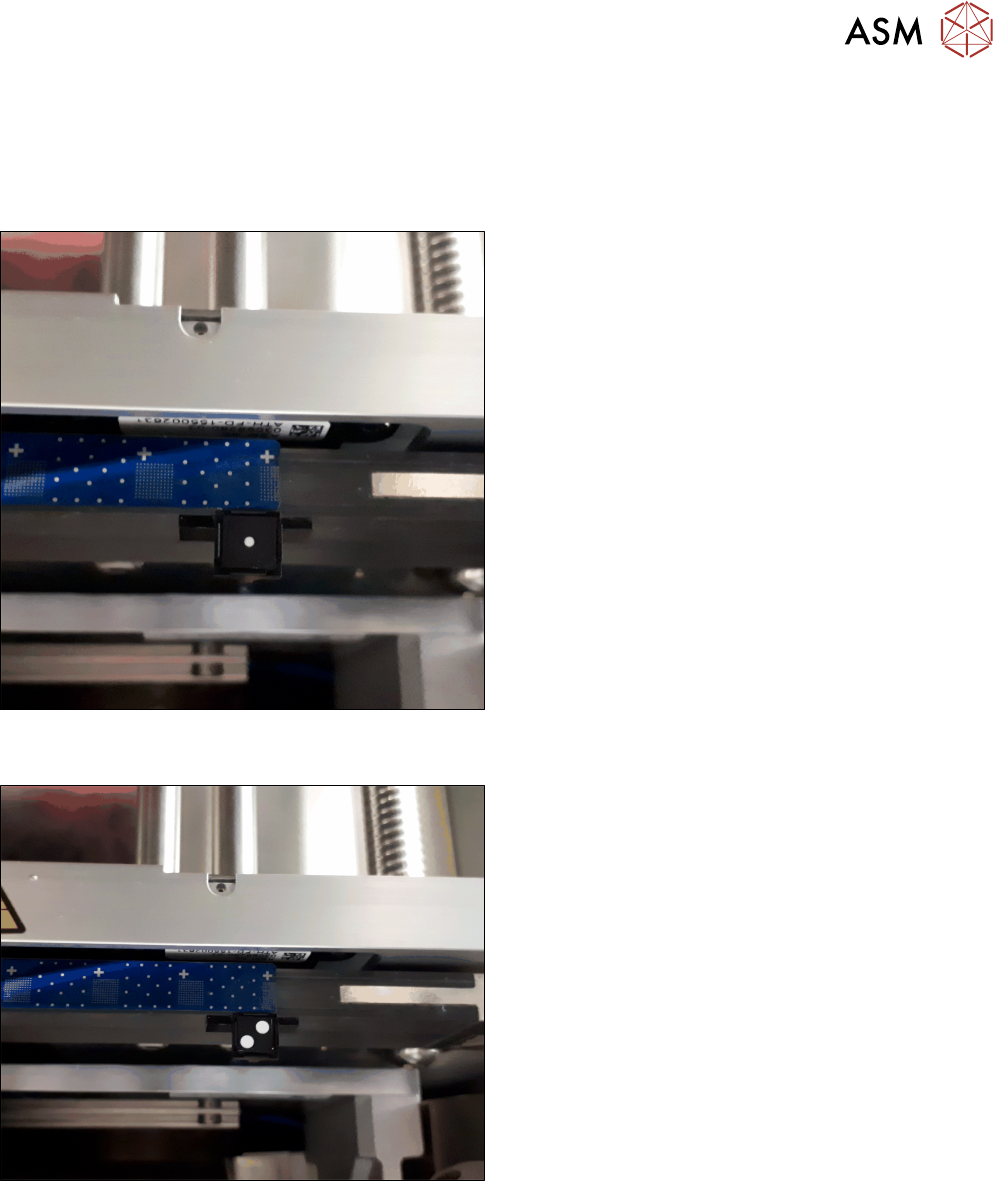

Abb.36: Figure 3-1a: Messung von BE-Kameras (Kopf, statio-
när.)
► Legen Sie für die Messung an einer BE-Kamera
(Kopf-Kameras oder stationäre Kameras) das
Normal mit zwei weißen Punkten nach unten in
die Kalibrierteiltasche.
Abb.37: Figure 3-1b: Messung von LP-Kameras
► Legen Sie für die Messung an der LP-Kamera
das Kontrastnormal mit den beiden weißen
Punkte nach oben schauend ein.
Die neue Funktion steht mit der Stationssoftware 712.1 im Menü →Maintenance → Verifikation zur
Verfügung.
4 Kamerakalibrierung in Stationen ab SW705.03
4.6 Kamera auf Verschmutzung überprüfen mit Kontrastnormal in der Kalibrierteiltasche (ohne FCCS)
32 Operating Manual / Bedienungsanleitung Camera Calibration FCCS digital Kamerakalibrierung FCCS digital 04/2020
Abb.38: Kamera auf Verschmutzung überprüfen
ü Benutzerlevel ist Erweiterte Produktion.
► Gehen Sie in die Ansicht Maintenance.
► Wählen Sie den Teilbereich Verifikation.
► Klicken Sie auf den Button Kamera auf
Verschmutzung überprüfen.
Abb.39: Kamera auf Verschmutzung überprüfen
ü Das letzte Ergebnis wird angezeigt (wenn
vorhanden)!
► Gehen Sie in die Ansicht Maintenance.
► Markieren Sie die zu messende Kamera.
► Legen Sie das Kontrastnormal in die Kali-
brierteiltasche und achten Sie auf die rich-
tige Lage des Kontrastnormals.
► Drücken Sie den Button Kamera auf Ver-
schmutzung überprüfen.
ð Das Ergebnis wird angezeigt und über
die Funktion Report erzeugen, wird
das Ergebnis in eine Datei auf dem
Stationsrechner gespeichert. Dieselbe
Datei wird über die Software LineDia-
gnostic am Siplace Pro Rechner im
Verzeichnis MaintenanceReports ge-
speichert.
●
Am Stationsrechner: C:\Sirio\Work\MaintenanceReports
●
Am SIPLACE Pro Rechner: C:\MaintenanceReports
4 Kamerakalibrierung in Stationen ab SW705.03
4.7 Reportdatei ab SW 705.03
Operating Manual / Bedienungsanleitung Camera Calibration FCCS digital Kamerakalibrierung FCCS digital 04/2020 33
4.7 Reportdatei ab SW 705.03
HINWEIS
Ab der oben genannten Stationssoftware wird nach der Kalibrierung automatisch
eine Reportdatei generiert.
Beispiel: Report_FCCS_SX2_00004133_2011-01-31_15-20-40 aktuell aus SW705-03.pdf
HINWEIS
Beispiel-Reportdatei einer SIPLACE SX2-Maschine
Die Zeilennummer aus der ersten Tabelle stellt den Bezug zu den Ergebnissen der jewei-
ligen Kameras in den nachfolgenden Tabellen dar.
Abb.40: Kameraliste
●
Die Liste der Kameras gibt einen
Überblick über den Kalibrierstatus
und die ordnungsgemäße Speiche-
rung der Kalibrierwerte.
Abb.41: Kameradetails und Kalibrierhistorie
●
Unter Kameradetails sehen Sie die
Materialnummer, die Seriennummer
und die Anzahl der Flashs, also wie
viele Bauelemente optisch zentriert
wurden.
●
Die Kalibrierhistorie zeigt Ihnen das
Datum der ersten und letzten Kalibrie-
rung, sowie die Anzahl der Kalibrier-
vorgänge.
