SIPLACE Manuel du logiciel Version 408.xx 2 Introduction et notions de base
Edition 03/06 FR 2.2 Vue d’ensemble
13
2.2.1 Vue d’ensemble de la SIPLACE CS et S23
2
Fig. 2.2 - 2 Vue d’ensemble SIPLACE CS et S23
Légende de fig. 2.2 - 2
(1) Tête de report revolver montée sur le portique 1
(2) Tête de report revolver montée sur le portique 2
(3) Changeur de pipettes de la tête de report Collect&Place montée sur le portique 1
(4) Changeur de pipettes de la tête de report Collect&Place montée sur le portique 2
(5) Emplacement 1 (avec table à magasins mobile)
(6) Emplacement 3 (avec table à magasins mobile)
(7) Convoyeur (double convoyeur sur la SIPLACE S23)
Sens de convoyage
5
1
7
3
6
4
2
2 Introduction et notions de base SIPLACE Manuel du logiciel Version 408.xx
2.2 Vue d’ensemble Edition 03/06 FR
14
2.2.2 Vue d’ensemble de la SIPLACE CF et F5 HM
2
Fig. 2.2 - 3 Vue d’ensemble de la SIPLACE CF et F5 HM avec CPA
Légende de fig. 2.2 - 3
(1) Tête de report revolver montée sur le portique 1
(2) Tête de report Pick&Place montée sur le portique 1
(3) Changeur de pipettes de la tête de report Collect&Place
(4) Changeur de pipettes de la tête de report Pick&Place
(5) Emplacement 1 (avec CPA)
(6) Emplacement 2 (avec table à magasins)
(7) Emplacement 3 (avec table à magasins mobile)
(8) Convoyeur (double convoyeur sur la SIPLACE F5 HM)
2
Sens de convoyage
5
2
8
3
7
4
1
6
SIPLACE Manuel du logiciel Version 408.xx 2 Introduction et notions de base
Edition 03/06 FR 2.2 Vue d’ensemble
15
2

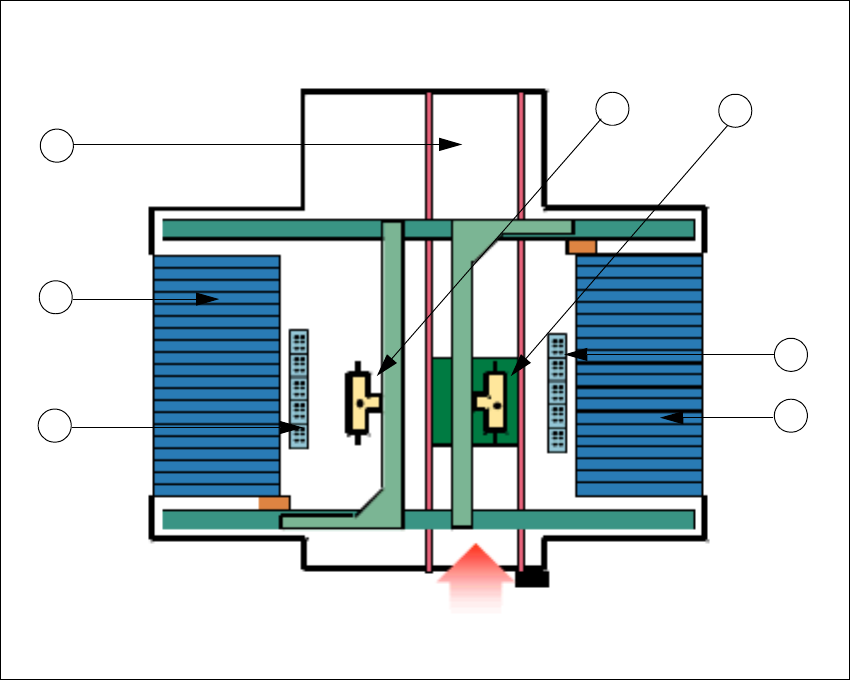

Fig. 2.2 - 4 Vue d’ensemble de la SIPLACE CF sans CPA
Légende de fig. 2.2 - 4
(1) Tête de report revolver montée sur le portique 1
(2) Tête de report IC montée sur le portique 1
(3) Changeur de pipettes de la tête de report Collect&Place
(4) Changeur de pipettes de la tête de report Pick&Place
(5) Emplacement 1 (avec table à magasins mobile)
(6) Emplacement 3 (avec table à magasins mobile)
(7) Convoyeur (double convoyeur sur la SIPLACE F5 HM)
2
2
7
3
6
4
1
5
Sens de convoyage
