SIPLACE Manuel du logiciel Version 408.xx 7 Programmes complémentaires Edition 03/06 FR 7.1 Programme de test "SITEST" 61 Main view [F1] Interface utilisateur SITEST version 408.xx SIPLACE CS, CF, F5 HM, S23 Ed…
7 Programmes complémentaires SIPLACE Manuel du logiciel Version 408.xx
7.1 Programme de test "SITEST" Edition 03/06 FR
60
7

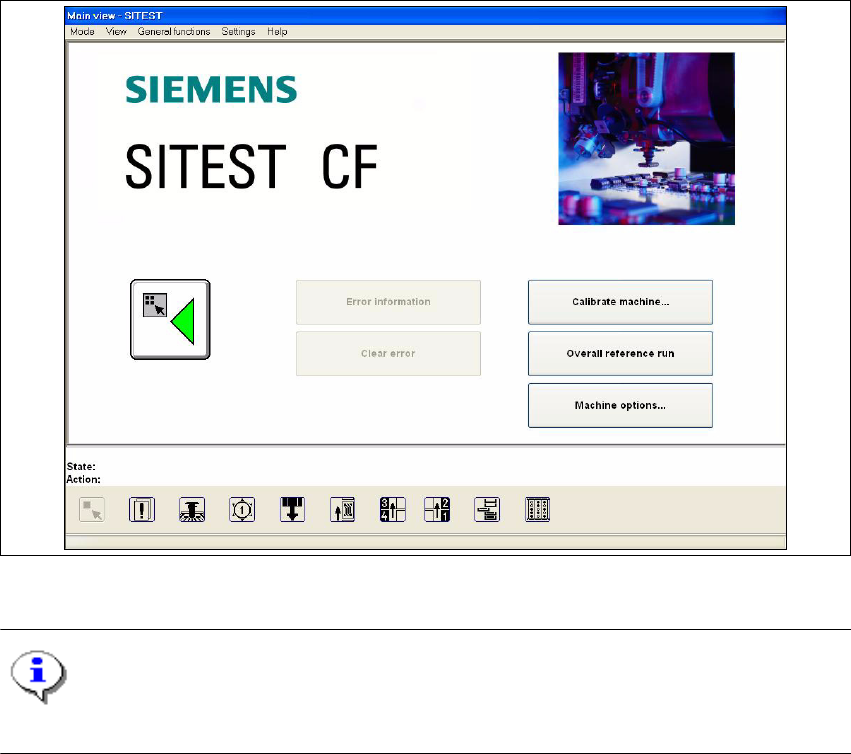

Fig. 7.1 - 1 Interface utilisateur SITEST (exemple: SIPLACE CF)
NOTA
Il est impossible de lancer le programme de test depuis le niveau utilisateur "Opérateur".
7.1.4 Plans d’ensemble - Menus rangés sur l’écran de base
Vous trouverez ci-après, pour les types de machine pris en charge par la version logicielle
SR.408.xx, un aperçu des menus et sous-menus rangés sur l’écran de base de l’interface utilisa-
teur SITEST.
SIPLACE Manuel du logiciel Version 408.xx 7 Programmes complémentaires
Edition 03/06 FR 7.1 Programme de test "SITEST"
61
Main view [F1]
Interface utilisateur SITEST version 408.xx
SIPLACE CS, CF, F5 HM, S23
Edition 03/2006
(sólo SIPLACE F5 HM y S23)
Access level ...
Save WPC maschine data
Copy maschine data ...
Language
Save maschine data
Maschine configuration ...
Settings
(sólo SIPLACE S23 y CS)
Test functions ...
Cycle mode ... - Alt+t
General functions
RV camera P1 - Alt+6
IC camera - Alt+7
Flip-chip camera - Alt+8
PCB camera P2 - Alt+3
PCB camera P1 - Alt+4
View
Error - F2
Wafflepack changer - F11
Gantry 1 - F3
Gantry 2
RV head 1 - F4
RV head 2
IC head - F5
Flux dispenser - F6
PCB conveyor 1 - F7
PCB conveyor 2 - F8
Table, left - F9
Table, right - F10
In-/outputs - F12
(sólo SIPLACE F5 HM y CF)
(sólo SIPLACE F5 HM y CF)
German
English
Help
Content - Ctrl+F1
Help - Alt+F1
Use help
Info ...
(sólo SIPLACE F5 HM)
(sólo SIPLACE S23 y CS)
(sólo SIPLACE S23 y CS)
Mode
Exit - Alt+F4
Shut down computer
7 Programmes complémentaires SIPLACE Manuel du logiciel Version 408.xx
7.1 Programme de test "SITEST" Edition 03/06 FR
62
Main view [F1]
[F2] [F3] [F4]
Functions
Axes
Settings
Maschine data
Inputs
WPW
[F9]
[F10]
Flux dispenser
Functions
[F5] [F6]
[F8] [F7]
[F11]
[F12]
Error
Track errors
Maschine errors
Transport errors
General errors
Functions
Gantry
Axes
Calibrate position
PCB mapping
PCB camera
PCB conveyor
Conveyor functions
Conveyor width
Table
Functions
Calibrate
pick-up position
Inputs
In-/Outputs
Outputs
Revolver head
Functions
Axes
Holding and reject
circuit/ turning station
Placement and
pick-up circuit
RV mapping
RV head/ camera
Nozzle changer
IC head
Functions
Axes
Head board
IC mapping
IC head and
camera
Flip-chip camera
Nozzle changer
Coplanarity
