OM-1605
2-1
2. テープの取付けおよび取外し方法
2. テープの取付けおよび取外し方法
2.1 紙およびエンボステープの取付け手順
手順
(1) サプレッサの先端を指で軽く押さえながら、フロントフックの下部
を押して、サプレッサを持上げる。
サプレッサ
フロントフック
FB1
注 意
サプレッサは吸着率に大きな影響を与える重要な部品です。
テープフィーダを落としてしまうなど、サプレッサ部分に必要以上の力
が働くと変形してしまうことがあります。
サプレッサの取扱いについては、充分に注意してください。
ノート
サプレッサは、支点部のバネ力により手を離すと自動的に閉じます。
サプレッサ
バネの力バネの力
• 8 mm 幅デュアルフィーダ
クリック感があるところまで
サプレッサを持上げると、
上側でロックした状態にでき
ます。
• 8 mm 幅以外のフィーダ
ロック機構はありません。
テープセットは、サプレッサ
を持上げた状態で支えてくだ
さい。
FB2
0906-002
OM-1605
2-2
2. テープの取付けおよび取外し方法
(2) シュート面に異物（チップ部品やゴミなど）が付着していないか確
認する。
シュート面に異物が付着していた場合は、ウエスやエアブローで清
掃します。
シュート上の異物 清掃する
チップ部品
FB3
マグネットプレートを使用している場合は、チップ部品がマグネッ
トプレートに付着している可能性がありますので清掃をします。
(3) サプレッサ裏面に異物などが付着していないか確認する。
特に、コーナー部には異物が入込みやすいので注意して確認する。
サプレッサ裏面に異物などが付着している場合は、エアブロー、ピ
ンセットまたは細い棒で異物を取除きます。
サプレッサ裏面の異物 清掃する
チップ部品
FB4
注 意
異物が付いた状態でテーピング部品を取付けるとサプレッサの変形や吸
着不良の原因となりますので必ず取除いてください。
0906-002
OM-1605
2-3
2. テープの取付けおよび取外し方法

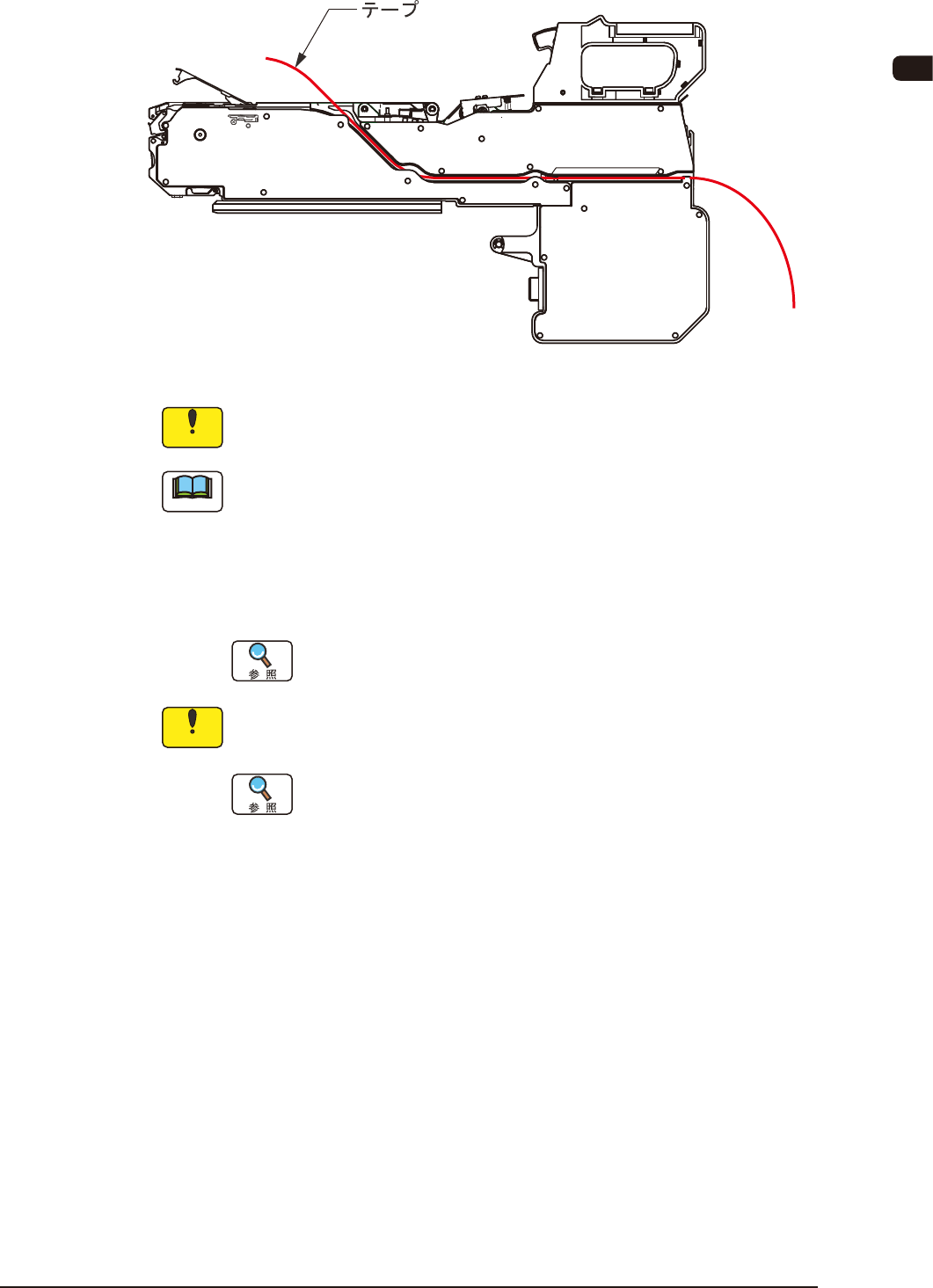

(4) テープを溝に沿って取付ける。
FB5
注 意
カバーテープを固定している粘着テープをはがしてから、テープをセッ
トしてください。
ノート
GT-12162、GD-12162 で 16 mm 幅、GT-24322、GD-24322 で 32 mm 幅のテー
プを使用する場合は、付属のテープガイドと補助サプレッサの取外しが
必要です。
また、GT-44562、GD-44562 で 56 mm 幅のテープを使用する場合は、補助
サプレッサと部品転落防止カバーの取外し、およびテープガイドの移動
が必要です。
詳細については、“2.5 テープガイドと補助サプレッサ”を参
照してください。
注 意
継ぎ目検出ユニット付きテープフィーダは、テープを継ぎ目検出センサ
に通します。
テープを継ぎ目検出ユニットに通す方法については、“2.6 継
ぎ目検出ユニット”を参照してください。
1002-003
