OM-1605
3-4
3. テープフィーダの取付けおよび取外し方法
ノート

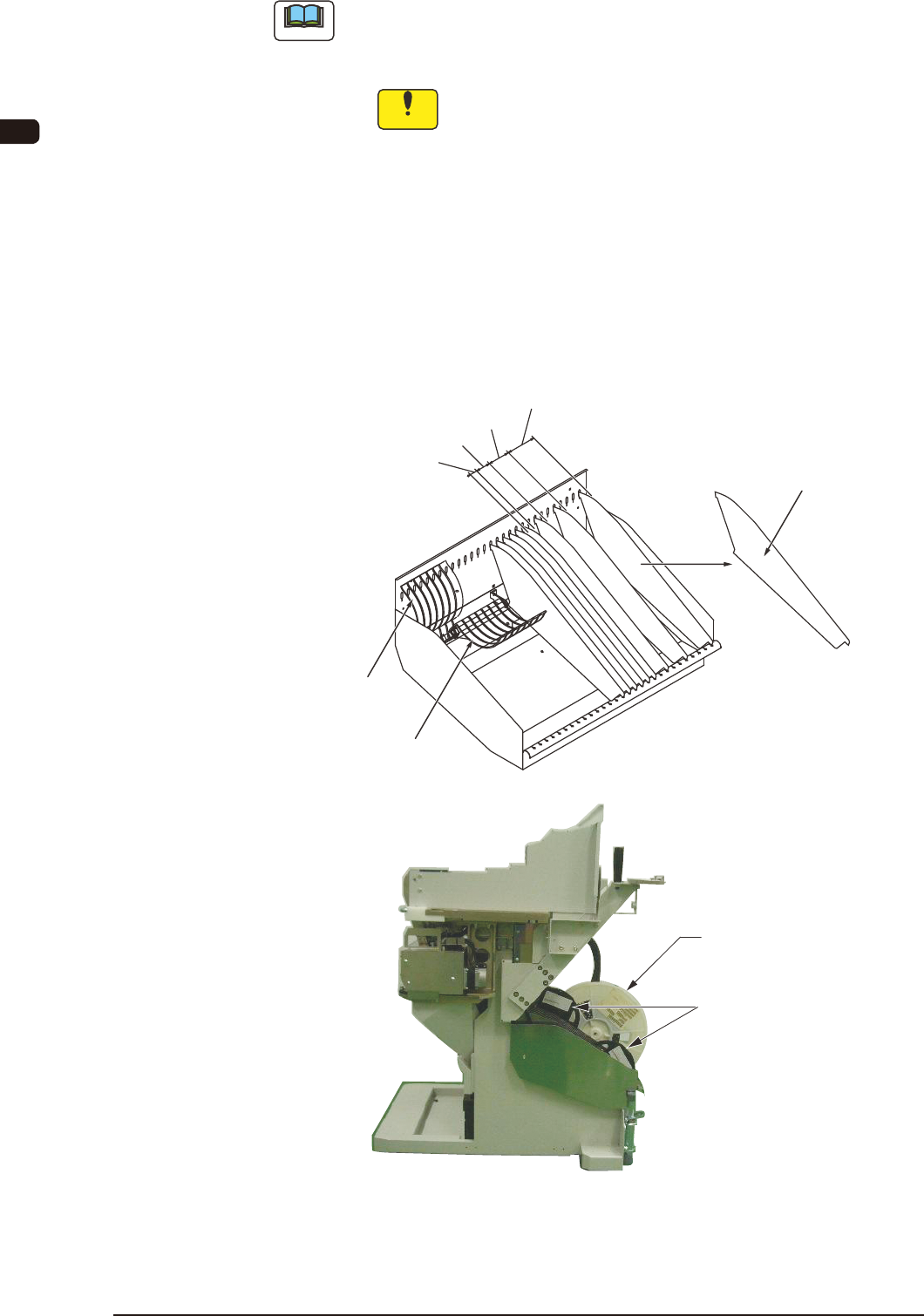

(a) リール保持部の仕切り板ピッチは 21 mm、仕切り板の厚さは 0.8 mm
です。
(b) 2 ピッチ以上使用するときには、仕切り板を取外してください。
注 意
仕切り板の抜差し時は、指の切傷に注意してください。
(c) 16 mm 幅テープの場合、最大リール幅がフィーダピッチ（21 mm）を
超えるため、リールをセットするときに 2 ピッチ必要となります。
(d) 8 mm デュアルテープフィーダを使用するときには、リール受けレ
バーを下ろし、リール 2 巻をリール受けレバーの上と下にセットし
てください。
大リール 2 巻の組合せはできません。
また、大リールをセットする際はレバーを元の位置に戻してセット
してください。
リール保持部
仕切り板
リール受けレバー
（小リール対応時）
4ピッチ
3ピッチ
2ピッチ
1ピッチ
リール受けレバー
（大リール対応時）
大リールの取付け位置
小リールの取付け位置
FC2
0906-002
OM-1605
3-5
3. テープフィーダの取付けおよび取外し方法
(2) テープフィーダを一括交換カートへ取付ける前に、カート上部の
フィーダベースにゴミやほこりなどの異物が付着していないことを
確認する。
(3) 所定の Fdr. No. 位置にテープフィーダを取付ける。
注 意
•
テープフィーダ先端のフック部をぶつけると変形が生じ、吸着
不良の原因になります。
フック部をぶつけないように注意してください。
•
正しい Fdr.No. にテープフィーダを取付けてください。
誤装着すると部品がヘッド部にかみ込むおそれがあります。
(4) グリップをにぎり、フィーダベースのレールに合うようにテープ
フィーダの先端を差込む。
このときにグリップ後方を前方へ押し、確実に取付けられたことを
確認してください。
グリップ
FC3
注 意
テープフィーダをフィーダベースのレールに確実に取付けてください。
1011-003
OM-1605
3-6
3. テープフィーダの取付けおよび取外し方法
(5) グリップを押さえ、ゆっくり確実に前方へカチッと音がするまで差
込む。
この時にテープフィーダの接続コネクタが確実に接続されたことを
確認してください。
接続コネクタ
FC4
注 意
•
テープフィーダが浮いた状態で使用すると、装置 (SIGMA-G4/G5)
の破損や吸着不良の原因となります。
テープフィーダをフィーダベースへ確実に取付けてください。
•
使用しないテープフィーダは、一括交換カートから取外してお
いてください。
また、長時間未使用の状態で運転すると、テープのたるみが発
生し、吸着異常の原因となります。
1011-004
