OM-1605
3-8
3. テープフィーダの取付けおよび取外し方法
1011-001
OM-1605
4-1
4. 操作パネル
4. 操作パネル
操作パネルでは以下表示、および操作を行うことができます。
•
設定ピッチの表示
•
センサなどの I/O 状態表示
•
選択レーンの表示
•
対象レーン選択操作
•
テープの送り操作
•
送りピッチの設定
•
異常コードの表示
•
テープの戻し操作
•
スプライシング案内の表示
•
カバーテープの巻取り操作
4.1 操作パネル各部の名称と機能
操作パネルには、テープフィーダの動作ボタンや表示部がまとめて配置し
てあります。
操作パネル
デジタル表示部
レーン選択ボタン
送りボタン
戻しボタン
巻取りボタン
FD1
0906-002
OM-1605
4-2
4. 操作パネル
0906-002

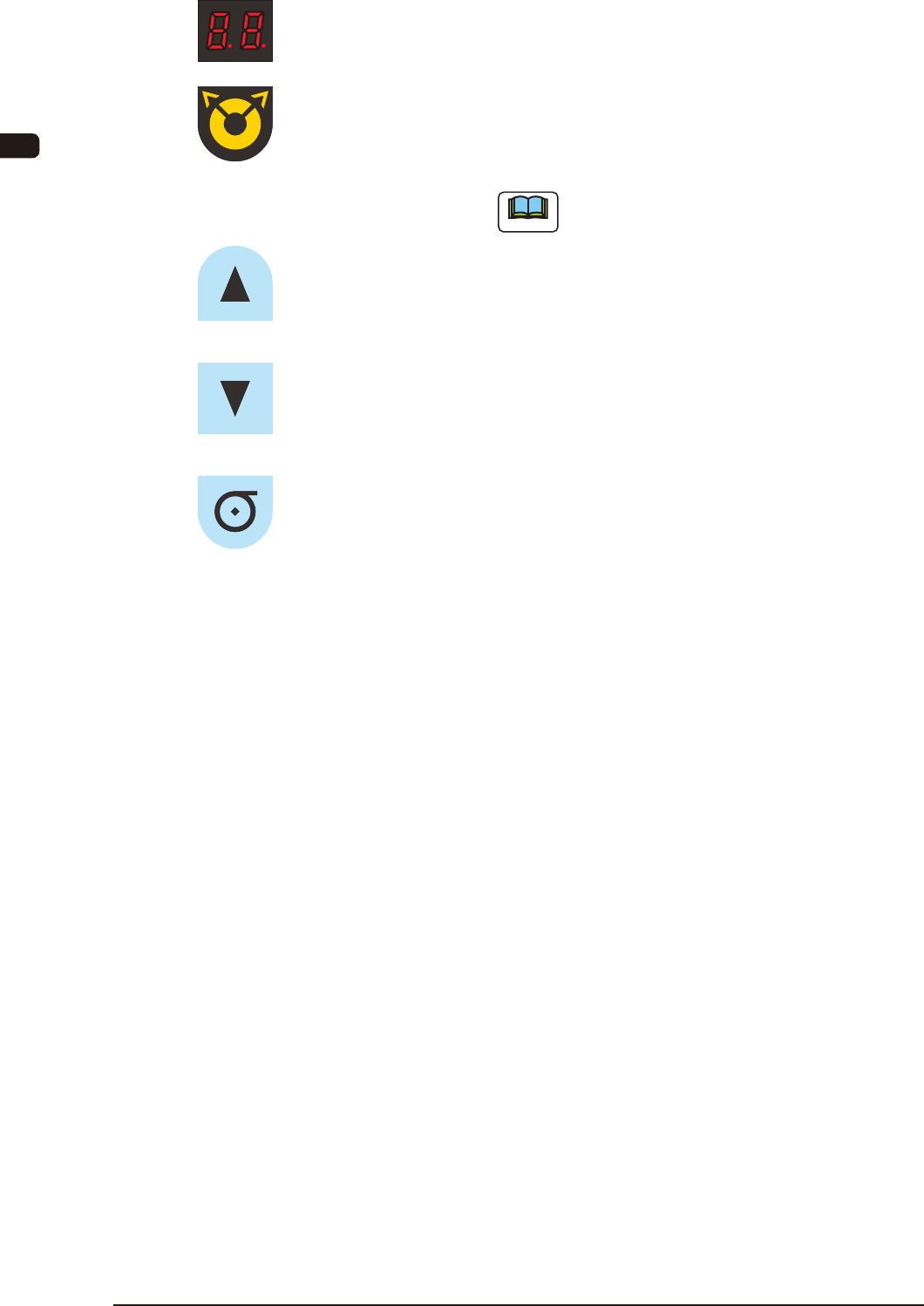

デジタル表示部 : 設定ピッチ、選択レーン、異常コード、スプラ
イシング案内を表示します。
レーン選択ボタン : レーンを選択する時に使用します。
1 回押すごとに、レーンが、左右に切替ります。
(8 mm 幅デュアルテープフィーダのみ）
テープ戻し操作時に、戻しボタンを一緒に
使用します。
送りボタン : テープ送り操作や、送りピッチデータの切替え
に使用します。
戻しボタン : テープ戻し操作や送りピッチデータの切替えに
使用します。
巻取りボタン : カバーテープの巻取り操作や、複合操作時の
コントロールキーとして使用します。
ノート
