Installationsanleitung Stationssoftw are Version 601.02 SP1 Ausgabe 10/2005 13 von 83 3.2.3 Stationsrechner Bezeichnung SMP16-CPU086 CPU / Taktfrequenz P M / 1,6 GHz Speicher RAM 768 MB Festplatte 40 GB CD-ROM-Laufwerk j…
Installationsanleitung Stationssoftware Version 601.02 SP1 Ausgabe 10/2005
12 von 83
3.2.2 Netzwerkkonfiguration
SIPLACE X-Serie
Stationsrechner Maschinencontroller
10Base-T
100Base-T
Privates Netzwerk zwischen
Stationsrechner und
Maschinencontroller
SIPLACE LAN
SIPLACE Pro
Twisted Pair TP
(100 MB)
Twisted Pair TP
(10 MB)

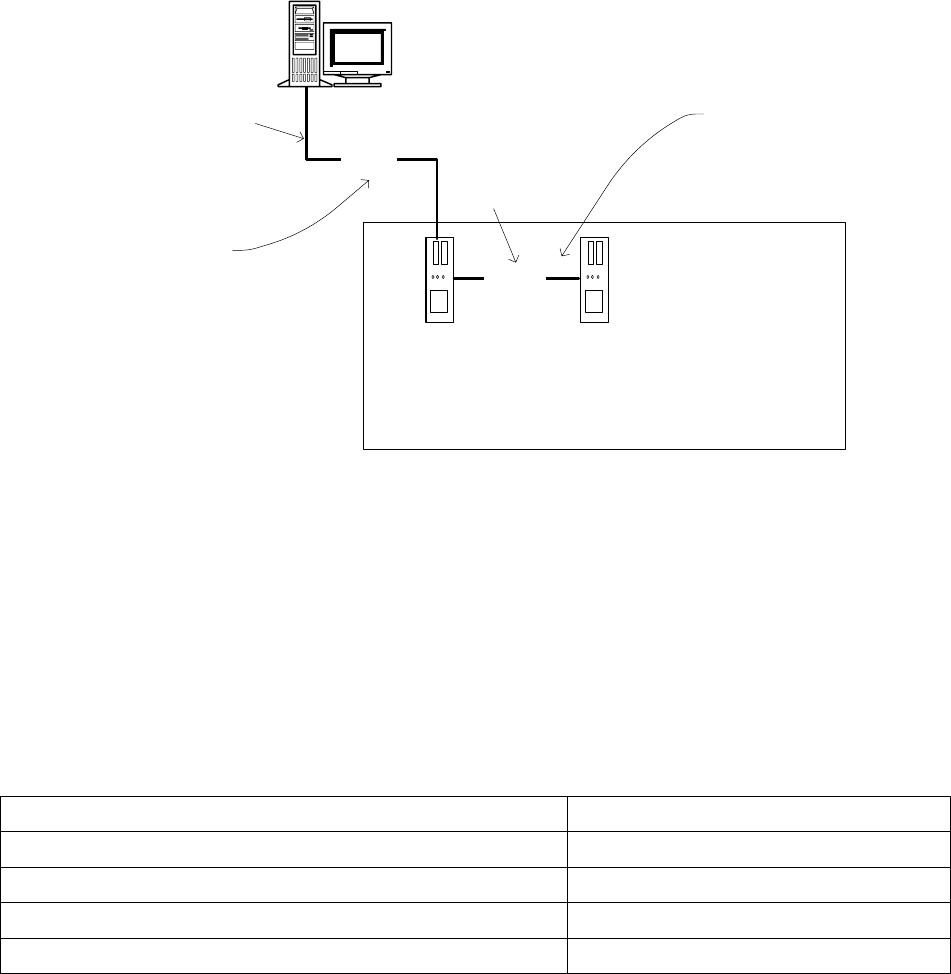

Abb. 3-2: Netzwerkverbindungen Maschine und SIPLACE Pro - Beispiel SIPLACE X-Serie
Zwischen Stationsrechner und Maschinencontroller ist ein eigenes privates Netzwerk (100 MB) über
eine Subnetmask eingerichtet.
Die IP-Adressen für Stationsrechner und Maschinencontroller können somit für alle SIPLACE-
Maschinen fest vergeben werden. Diese IP-Adressen sind außerhalb des privaten Netzwerkes, also
auch z.B. im SIPLACE LAN, nicht bekannt.
Während der Installation der Stationssoftware müssen diese IP-Adressen nicht mehr vom Bediener
konfiguriert werden.
IP-Adresse Stationsrechner 192.168.255.249
IP-Adresse Maschinencontroller 192.168.255.250
Subnetmask Stationsrechner/Maschinencontroller 255.255.255.248
IP-Adressband SIPLACE LAN 172.22.xxx.xxx
Subnetmask SIPLACE LAN 255.255.0.0
Tabelle 3-1: Netzwerkkonfiguration
Installationsanleitung Stationssoftware Version 601.02 SP1 Ausgabe 10/2005
13 von 83
3.2.3 Stationsrechner
Bezeichnung SMP16-CPU086
CPU / Taktfrequenz P M / 1,6 GHz
Speicher RAM 768 MB
Festplatte 40 GB
CD-ROM-Laufwerk ja
Serielle Schnittstellen 2
Netzwerk 1 x 10/100Base-T
2 x 10Base-T
6-Port-Hub
Tabelle 3-2: Hardware Stationsrechner
3.2.4 Maschinencontroller
Bezeichnung SMP16-CPU076
CPU / Taktfrequenz Celeron / 650 MHz
Speicher RAM 128 MB
Festplatte 40 GB
Diskettenlaufwerk 3.5", 1.44 MB
Netzwerk 1 x 10/100Base-T
Tabelle 3-3: Hardware Maschinencontroller
Installationsanleitung Stationssoftware Version 601.02 SP1 Ausgabe 10/2005
14 von 83
4 Installationsanleitung
4.1 Automatische BIOS-Einstellungen am Stationsrechner und
Maschinencontroller
Für die automatische Durchführung der BIOS-Einstellungen am Stationsrechner und am
Maschinencontroller muss zuvor eine Setup-CD für die BIOS-Einstellungen am SR und eine
Diskette für die BIOS-Einstellungen am MC erstellt werden. Hierzu benötigen Sie einen Windows
XP-Rechner, der über ein CD- und CD-RW-Laufwerk und ein Diskettenlaufwerk verfügt.
Die zur Erstellung erforderlichen Image-Dateien sind auf der CD für die SW-Version 601.02 im
Verzeichnis "BIOS-Images" abgelegt.
4.1.1 Setup-CD erstellen und BIOS-Einstellungen am SR durchführen
→ Legen Sie eine leere CD-R in das CD-RW-Laufwerk an einem beliebigen Rechner mit Brenner
ein.
→ Legen Sie die CD für die SW-Version 601.02 in das CD-ROM-Laufwerk ein.
→ Öffnen Sie im Explorer auf der CD das Verzeichnis "BIOS-Images".
→ Öffnen Sie die Image-Datei "CPU086_BIOS_Einstellungen.iso" mit Hilfe des installierten
Brennprogramms und folgen Sie den Anweisungen auf dem Bildschirm.
→ Entfernen Sie nach Beendigung des Brennvorgangs die CD's aus den Laufwerken.
→ Legen Sie die erstellte CD in das CD-ROM-Laufwerk am Stationsrechner ein und booten Sie
ihn von der CD, indem Sie die Maschine einschalten. Die BIOS-Einstellungen werden jetzt
automatisch vorgenommen.
→ Entfernen Sie nach Beendigung des Vorgangs die CD aus dem Laufwerk und schalten Sie die
Maschine wieder aus.
4.1.2 Setup-Diskette erstellen und BIOS-Einstellungen am Maschinencontroller
ausführen
→ Legen Sie die CD für die SW-Version 601 in das CD-Laufwerk ein.
→ Legen Sie eine formatierte Diskette (3,5", 1,44MB) in das Disketten-Laufwerk ein.
→ Öffnen Sie im Explorer auf der CD das Verzeichnis "BIOS-Images".
