Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5 Masinaga töötamine Alates tarkvaraversioonist SC.705.xx Välja ant ud 10/2011 ET 5.4 SIPLACE-liini väljalülitamine 249 5.4 SIPLACE-liini väljalülit amine E T T E VA AT U S T Järgige…
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
5.3 SIPLACE-liini sisselülitamine Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
248
5
Joon. 5.3 - 2 Voodiagramm - "SIPLACE-liini" sisselülitamine
Jaamaarvuti
Sisselülitamine
Seadistuse kontrollimine
(sööturmoodulite konfigureerimine)
Koordinaatmärkide õpe-
tamine
Trükkplaadiandmete laadimine
Start-nupu vajutamine
Referentseerimiskäigu ootamine
Trükkplaadi sissesõidutamine
Trükkplaadi ootamine
Seadistuste kontrollimine
(kui punasega märgistatud)
Vajadusel: imiotsakute konfiguratsiooni kontrollimine
Imiotsakute kontrollimine
Koordi-
naatmär-
Rajaviga
Ladumine
Seadistuste kontrollimine
Radade täitmine
Ladumine
Trükkplaat väljundkon-
veierile
Kursiivkiri: Teostab või teavitab jaam
Jah
Jah
Ei
Ei
Masina eelseaded
Allalaadimisassistent
Programmeerimissüsteemi
ülesanded
Ümberseadistuse kinnitamine alla-
laadimisassistendil
Rasvane kiri: Peab teostama operaator
Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2 5 Masinaga töötamine
Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET 5.4 SIPLACE-liini väljalülitamine
249
5.4 SIPLACE-liini väljalülitamine
ETTEVAATUST
Järgige enne liini väljalülitamist tingimata järgmist toimimisviisi. 5
5.4.1 Jaamade väljalülitamine
Toimige jaamade väljalülitamiseks järgmisel viisil:
Lõpetage kõik ladumisprotseduurid nii, et masinas pole enam ühtki trükkplaati.
Kontrollige, kas kõigi tööpeade Z-teljed paiknevad kõige ülemistes lõppasendites.
Kontrollige, kas ladumispeades on veel komponente ja eemaldage need vajadusel.
Sulgege jaamaarvuti tarkvara vaates
Seaded --> Masinaseaded --> Masina seiskamine...
Kui arvuti on seiskunud, siis lülitage jaam pealülitist välja.
5.4.2 SIPLACE Pro (Windows) seiskamine
Menüüs SIPLACE Pro valige Objekt --> Lõpeta.
Sulgege arvutis kõik programmid.
Valige Windowsi startmenüüs Sule arvuti.
5 Masinaga töötamine Kasutusjuhend SIPLACE SX1/SX2/DX1/DX2
5.5 Kasutajaliides Alates tarkvaraversioonist SC.705.xx Välja antud 10/2011 ET
250
5.5 Kasutajaliides
Kasutajaliides on jaotatud järgmisteks piirkondadeks.
Näitena on esitatud kasutajaliidese vaade "Tootmine" masinal SX.

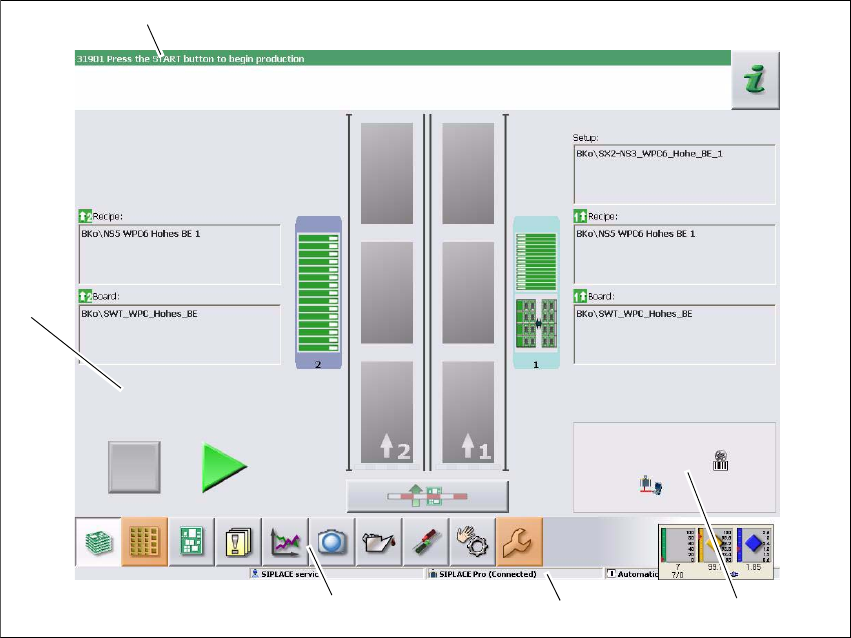

Joon. 5.5 - 1 Kasutajaliidese komponendid vaates "Tootmine" (SIPLACE SX näitel)
Legend
(1) Olekuväli (oleku- ja veanäit)
(2) Töötluspiirkond / näidupiirkond
(3) Tööriistariba
(4) Informatsiooniriba
(5) Muudetud konfiguratsioonide ja täiendavate suvandite näit, nt ribakoodirežiim
(1)
(2)
(3)
(4)
(5)
