NPM
服务手册
10.1 拧紧螺丝
EN1SCC-86-010-B0
10.1-2
10.1.2 N 联轴器
夹紧扭矩
夹紧扭矩 夹紧扭矩
型号
夹紧用
扳手宽度 (mm)
N
・
m
型号
夹紧用
扳手宽度 (mm)
N
・
m
N-6 12 11.8 N-17 26 53.9
N-8 14 13.7 N-18 27 58.8
N-9 17 15.7 N-19 29 63.7
N-10 17 19.6 N-20 30 68.6
N-11 19 24.5 N-22 32 78.4
N-12 19 29.4 N-24 35 83.3
N-14 22 34.3 N-25 36 88.2
N-15 23 39.2 N-30 41 127.0
N-16 24 49.0 N-35 46 167.0
※ 型号和螺母的尺寸不一样，请事前确认螺母的尺寸。
再次使用时的注意事项
拆卸卸下来的 N 联轴器后，除去在主体的螺丝部和螺母的螺丝部上贴附的贴纸编带。
请再次在主体螺丝端部上向右卷贴纸编带 (约 1.5 周) ，暂时组装螺母。
关于贴纸编带，请使用配管用螺丝贴纸编带 (厚度 0.1mm) 。
结构图
■ 贴纸编带的卷方向
螺母
主体
螺母
贴纸编带的卷方向
贴纸编带的卷方向
NPM
服务手册
10.1 拧紧螺丝
EN1SCC-86-010-B0
10.1-3

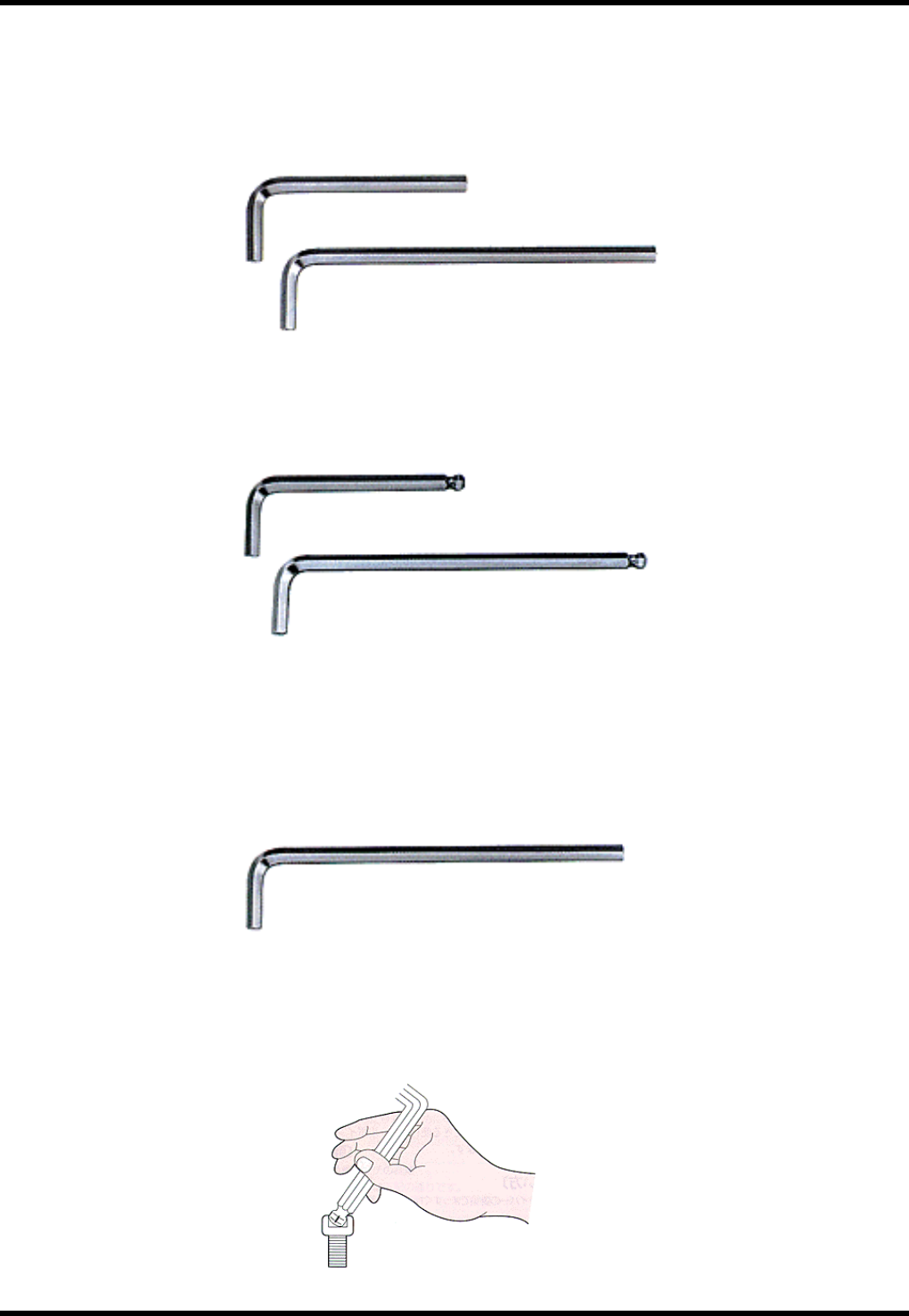

标准扳手
长扳手
10.1.3 用六角扳手拧紧
L 形六角棒扳手
特征
本扳手呈 L 形，两侧都可以使用。
种类
标准扳手和长扳手
最后拧紧时，一般使用长方向较长的扳手，现在在市场跟 JIS 规格类型比较起来，使用长扳手是主流。
球头类型
有的长扳手的端部加工为球头形，迅速转动时很方便。
球头类型是可以变个角度使用的方便类型，但请注意不要太用力。
使用方法
拿住短的一方 (A 侧) 时可以迅速转动，拿住长的一方时 (B 侧) 进行最后拧紧或者拧松。
球头类型的功能
一般的六角棒扳手，从螺栓的轴方向，向下竖直插入，并转动。
球头类型的扳手，可以在约 30 度的角度使用，迅速转动时很方便。
标准扳手
长扳手
B 侧
A 侧
A 侧
B 侧
球头类型的使用例
NPM
服务手册
10.1 拧紧螺丝
EN1SCC-86-010-B0
10.1-4
注意事项
1.
1. 应选择适合六角尺寸的扳手。如果螺栓和扳手的角部发生磨损，扳手会滑掉，很危险。
对于英寸尺寸部分，不要使用毫米尺寸的扳手。
2. 一边将扳手完全插入到六角孔的底部，一边按压使用。
如果在没有完全插入的状态下太用力转动，有可能造成扳手的脱落，敬请注意。
3. 不要使用六角部有扭曲和裂缝的扳手。
如果再增加负荷，就会破损。
4. 请不要把管等连接到六角棒扳手。
因过转矩而引起破损，很危险。
5. 应向螺栓的旋转方向施加压力。
如果不向 L 形扳手转动的方向，而往上拉或往下压，弯曲的部分就会有破损的情况。
6. 由于球头部分比较细，因此扭矩极限必然会变小。
因此，球头类型的扳手不适合最后拧紧。
间隙
扭曲的扳手
