3 Einbau 3.1 Vorbereitende Arbeiten durchführen Assembly Instructions / Montageanleitung SIPLACE TX Series Option 120 V 04/2017 20 Abb.6: Kabel im Maschinenständer ► Entfernen Sie die beiden Befestigungsschrau- ben (2)…

Assembly Instructions / Montageanleitung SIPLACE TX Series

Option 120 V 04/2017

3 Einbau

3.1 Vorbereitende Arbeiten durchführen

3 Einbau

3.1 Vorbereitende Arbeiten durchführen

► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern

Sie die Maschine gegen Wiedereinschalten. Beachten Sie insbesondere Abschnitt 1.2 "Was

vor Beginn der Arbeiten zu tun ist..." [}11].

GEFAHR

Auf Spannungsfreiheit prüfen!

► Prüfen Sie die Stromversorgung vor Beginn der Arbeiten auf Spannungsfreiheit und

beachten Sie die Wartezeiten. Lesen Sie hierzu den Abschnitt 4.1.2 "Spannungsfrei-

heit prüfen" [}28].

► Fahren Sie den BE-Wagen an Stellplatz 2 aus der Maschine.

Abb.5: Gurtabfallrutsche

► Lockern Sie die beiden Sicherungsschrauben(1)

an der Gurtabfallrutsche und hängen Sie die

Gurtabfallrutsche aus.

3 Einbau

3.1 Vorbereitende Arbeiten durchführen

Assembly Instructions / Montageanleitung SIPLACE TX Series

Option 120 V 04/2017

Abb.6: Kabel im Maschinenständer

► Entfernen Sie die beiden Befestigungsschrau-

ben(2) der Abdeckung(1) und nehmen Sie die

Abdeckung ab.

► Suchen Sie im Maschinenständer das Kabel

W3.1(4) [03116403‑xx].

Dieses Kabel hat einen Brückenstecker und ein

Hinweisschild für den Betrieb mit Vakuumpumpe.

Ziehen Sie dieses Kabel ein Stück aus der Ma-

schine heraus.

► Binden Sie alle Kabel und Pneumatikleitun-

gen(3) mit den Kabelbindern (L=360mm) nach

oben, so dass diese später nicht am Trafo anlie-

gen können.

Assembly Instructions / Montageanleitung SIPLACE TX Series

Option 120 V 04/2017

3 Einbau

3.2 Trafo montieren

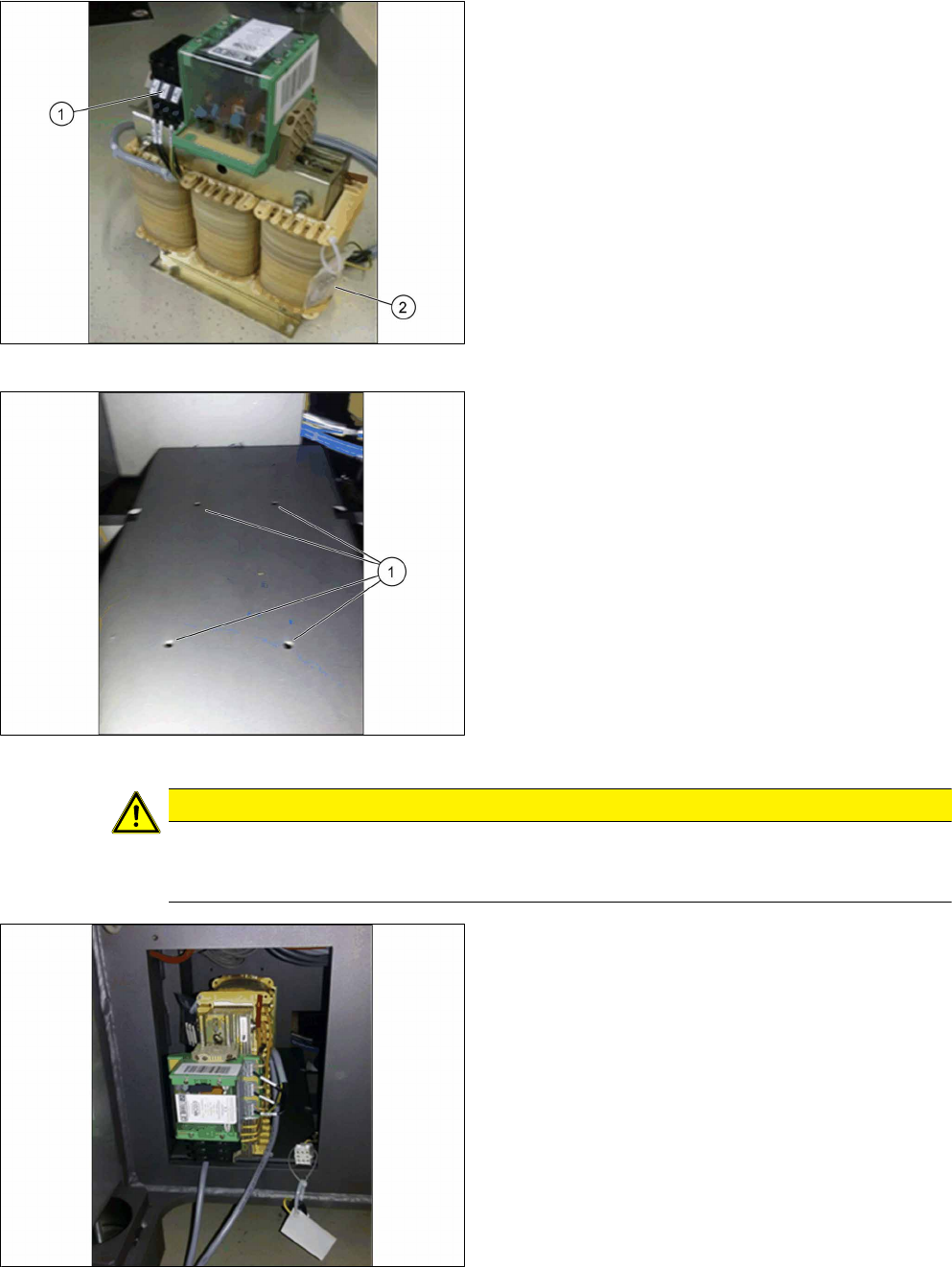

Abb.7: Trafo

Die drei Phasen der Ausgangsspannung am Trafo

sind über drei Schmelzsicherungen(1) abgesichert.

Zusätzlich befinden sich am Trafo drei Ersatzsicherun-

gen(2).

► Entfernen Sie die drei Ersatzsicherungen und be-

wahren Sie diese auf.

Abb.8: Anschraubpunkte für Trafo

1. Anschraubpunkte für den Trafo

VORSICHT

Kabel nicht beschädigen

► Achten Sie bei den folgenden Schritten darauf die nach oben gebundenen Kabel und

Schläuche nicht zu beschädigen.

Abb.9: Trafo einsetzen

► Beachten Sie die Orientierung des Trafos. Die

Kabel müssen nach vorne aus der Öffnung her-

aushängen.

► Kippen Sie den Trafo auf die Seite und setzen

Sie diesen vorsichtig in die Maschine.
