ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50128
5/15
連 続 検 出 回 数
(回)
3 1～9999
実際に「Ea8986:はんだ切れ警告」や「Ea8987:はんだ切れエラ
ー」が表示されるまでに必要な連続測定回数を設定します。
ローリング形状は安定しない場合があるため、1 回の測定結
果だけで判定してしまうと、誤った警告やエラーが発生する可
能性があります。
これを防ぐため、連続検出回数分連続で「警告ローリング幅」
や「エラーローリング幅」を下回った場合にのみ、「Ea8986:は
んだ切れ警告」や「Ea8987:はんだ切れエラー」を表示させるこ
とができます。
補充後均一待ち
枚数 (枚)
3 0～9999
はんだ補充直後、ローリング幅測定結果を無視する生産基板
枚数を設定します。
はんだ補充直後は印刷を何枚か繰り返さないと、はんだが均
一に行き渡らず、正確なローリング幅が測定できないことがあ
ります。
これを防ぐため、はんだ補充後、「補充後均一待ち枚数」の生
産が完了するまでは、測定結果が「警告ローリング幅」や「エラ
ーローリング幅」を下回っても、警告やエラーをカウントしない
ようにできます。
なお、生産枚数のカウントは、「Ea8988:はんだを補充してくだ
さい」メッセージで「はい」ボタンを押した際に開始されます。
4
44
4.
..
. 動作詳細
動作詳細動作詳細
動作詳細
4.1.
4.1.4.1.
4.1. 自動運転時
自動運転時自動運転時
自動運転時の
のの
の動作
動作動作
動作
自動運転中は、手前側（復路印刷後、往路印刷前）のスキージ反転動作途中に、毎回マスク上
のはんだローリング幅を測定します。
はんだ幅測定センサの取り付け位置レイアウト上の制約より、奥側（往路印刷後、復路印刷前）
では測定を行いません。
4.1.1.
4.1.1.4.1.1.
4.1.1. はんだ
はんだはんだ
はんだ切
切切
切れ
れれ
れ警告
警告警告
警告
ローリング幅測定の結果、「警告ローリング幅」を「連続検出回数」分連続して下回った場合、
「Ea8986:はんだ切れ警告」メッセージ（図 4.1）が表示されます（警告表示中も自動運転は継続し続
けます）。はんだ補充の準備をしてください。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50128
6/15

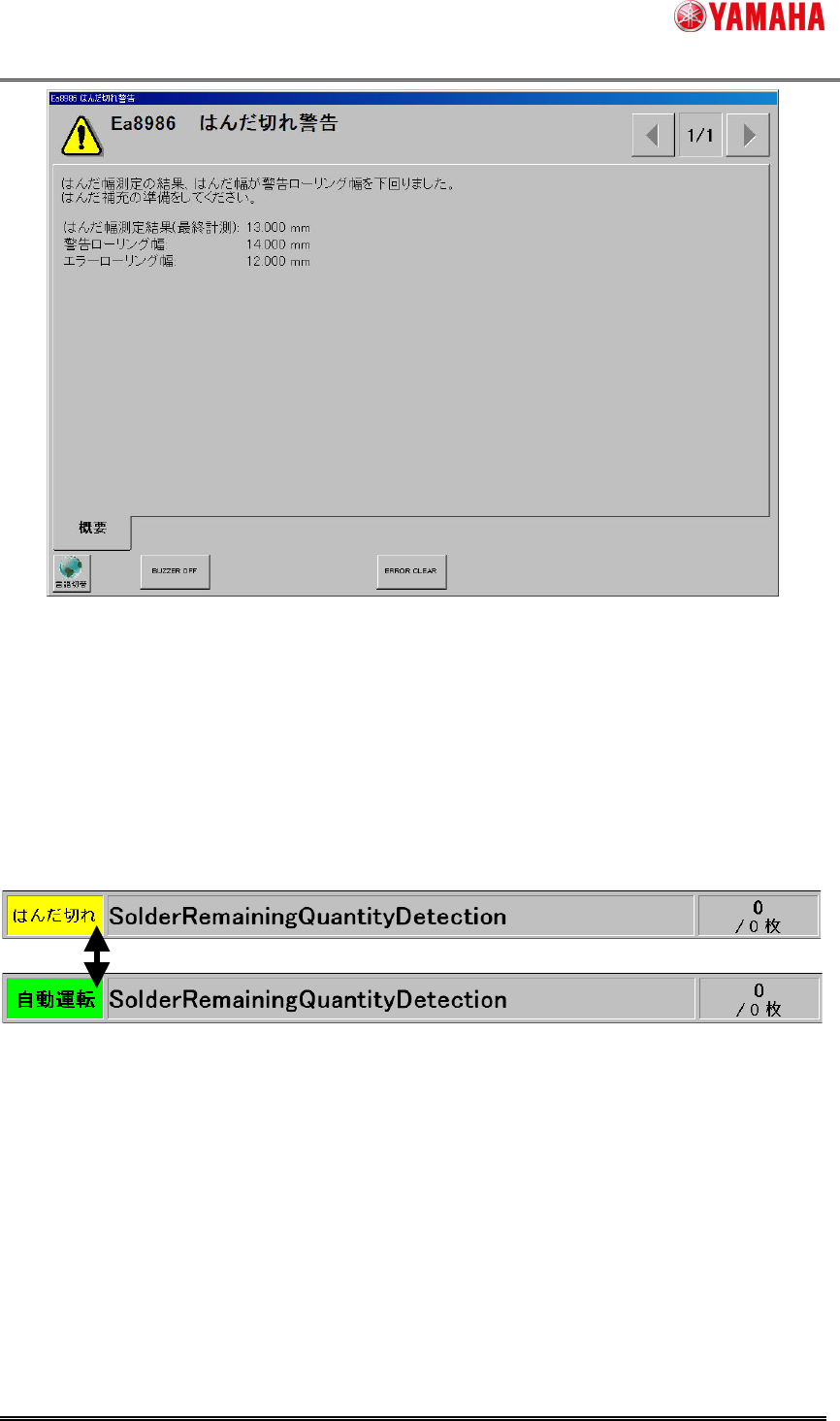

図 4.1 「Ea8986:はんだ切れ警告」メッセージ
「Ea8986:はんだ切れ警告」メッセージ表示と同時に、ステータスエリアにも「はんだ切れ」が点滅
表示され、シグナルタワーが黄色点滅します。
なお、警告中にはんだが補充され、はんだ幅測定結果が「警告ローリング幅」を「連続検出回
数」分連続して上回った場合は、ステータスエリアの「はんだ切れ」表示は終了します。(Ea8986
は表示されたままです)
図 4.2 ステータスエリアの「はんだ切れ」点滅表示
4.1.2.
4.1.2.4.1.2.
4.1.2. はんだ
はんだはんだ
はんだ切
切切
切れ
れれ
れエラー
エラーエラー
エラー
ローリング幅測定の結果、「エラーローリング幅」を「連続検出回数」分連続して下回った場合、
「Ea8987:はんだ切れエラー」メッセージ（図 4.3）が表示され、自動運転が停止します。このとき、は
んだを補充しやすくするため、スキージが退避位置に移動します。
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50128
7/15

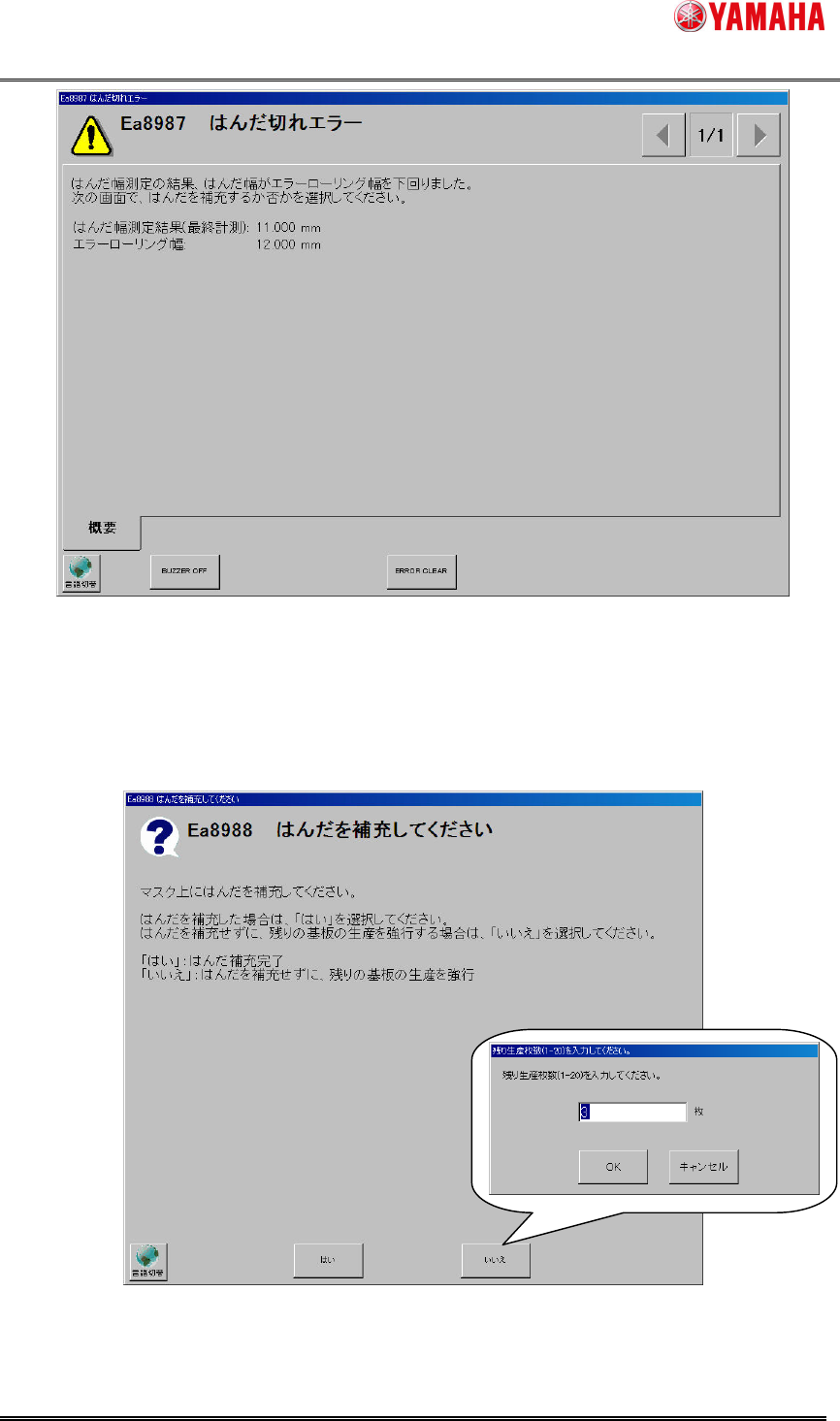

図 4.3 「Ea8987:はんだ切れエラー」メッセージ
「Ea8987:はんだ切れエラー」メッセージをクリアすると、「Ea8988:はんだを補充してください」メッ
セージ（図 4.4）が表示されます。はんだ補充の有無により、「はい」又は「いいえ」ボタンを押してく
ださい。
図 4.4 「Ea8988:はんだを補充してください」メッセージ
