CP6000/CP4000 电流探头说明书 11 图 4 CP 615 0 幅 频 曲线 图 5 CP 615 0 最大 测量电 流 VS 频率曲线 图 6 CP 615 0 输入 阻抗 VS 频 率曲 线 图 7 CP 650 0 幅 频 曲线 图 8 CP 65 00 最 大测 量电流 VS 频率曲线 图 9 CP 650 0 输 入 阻抗 VS 频 率曲 线
CP6000/CP4000
10 电流探头说明书

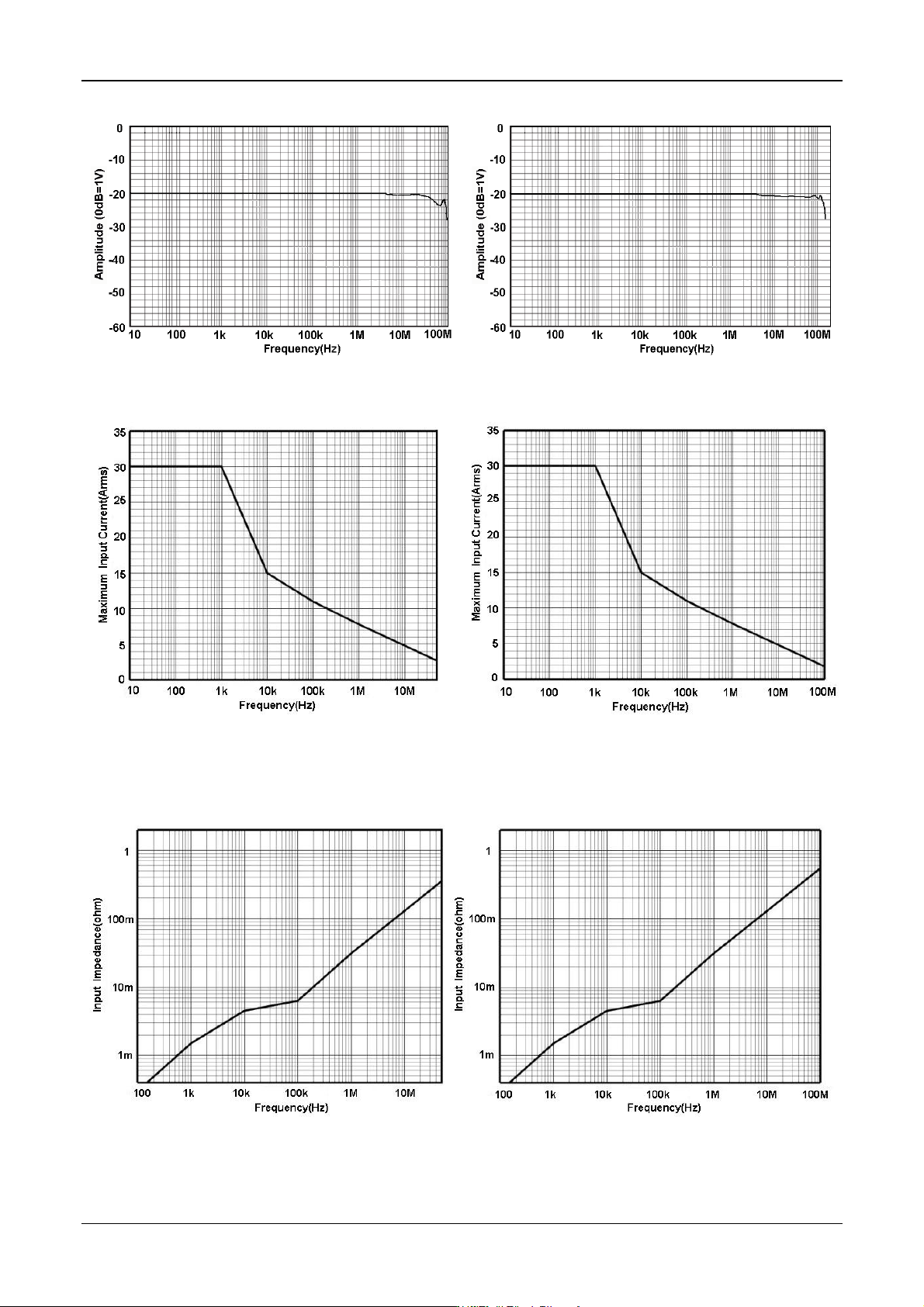

图 1 .a CP6030 幅频曲线
图 1 .b CP6030A 幅频曲线
图 2.a CP6030 最大测量电流 VS 频率曲线
（超过该曲线所示最大电流连续使用会导致探头烧毁）
图 2.b CP6030A 最大测量电流 VS 频率曲线
（超过该曲线所示最大电流连续使用会导致探头烧毁）
图 3.a CP6030 输入阻抗 VS 频率曲线
图 3.b CP6030A 输入阻抗 VS 频率曲线
CP6000/CP4000
电流探头说明书 11

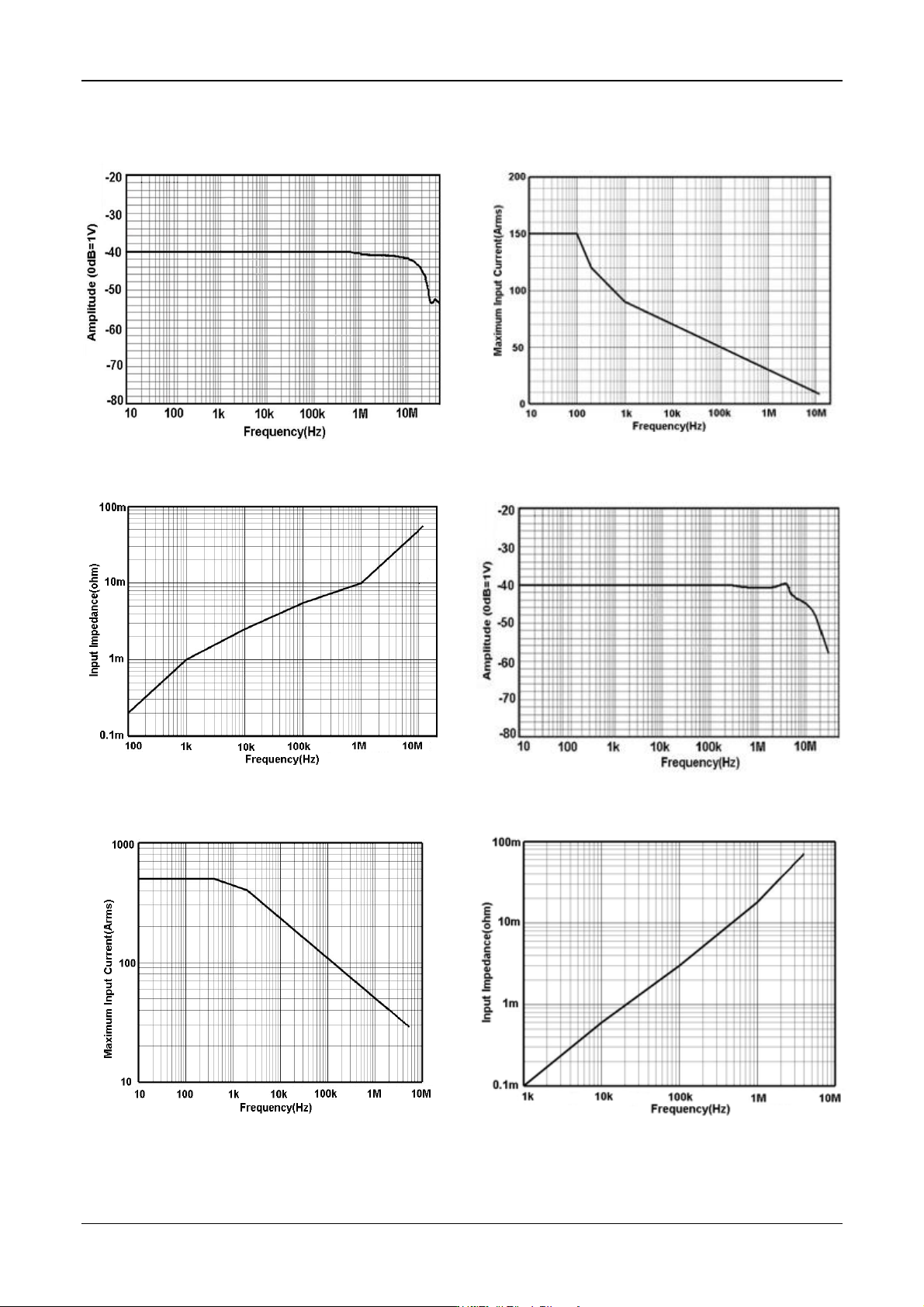

图 4 CP6150 幅频曲线
图 5 CP6150 最大测量电流 VS 频率曲线
图 6 CP6150 输入阻抗 VS 频率曲线
图 7 CP6500 幅频曲线
图 8 CP6500 最大测量电流 VS 频率曲线
图 9 CP6500 输入阻抗 VS 频率曲线
CP6000/CP4000
12 电流探头说明书
机械规格
型 号
CP6030/A
CP6150
CP6500
钳口直径
5mm
20mm
数据线长度
1m
1.5m
同轴电缆输出线(CK-310)
100cm
电源适配器(CK-612)
62*58*29mm 线长：1.5m
电流钳手柄尺寸(L*W*H)
176*39.5*18mm
174*67.5*30mm
控制盒尺寸(L*W*H)
91.5*40*26.5mm
探头本体重量
255g
555g
525g
环境特性
工作温湿度
0-40℃,80% or less
存储温湿度
-10-50℃,80% or less
工作海拔高度
2000m
存储海拔高度
12000m
