CP6000/CP4000
电流探头说明书 17
CP4000 系列电流探头
CP4000
系列简要说明
型号
峰值电流
最大交流有效值
带宽
切换比率
CP4070A
200A
70Arms
300kHz
100mV/A
10mV /A
CP4070
200A
70Arms
300kHz
50mV/A
5mV /A
CP4050
140A
50Arms
1MHz
500mV/A
50mV /A
CP4020
60A
20Arms
200kHz
50mV/A
5mV /A
一般安全概述
请仔细阅读以下的安全防范措施以避免损伤并防止损坏这个产品或任何连接到它的产品。为了
避免潜在的危险，请依所指示的方法使用这个产品。
只有合格的人员可以执行服务程序。
避免火灾或人身伤害。
正确的连接及拔除。在把探测钳链接到要测试的电路前，请先把探测钳输出端连接到测量仪器
上。先把探测钳输入端和地线从电路上拔除，才可把探测钳从测量仪器上拔除。
*注意：请尽量避免测试裸露线，如需测裸露线的话请勿与测试端相接触。
观察所有的终端测定。为了避免火灾或人身伤害，请观察所有在产品上的
数据及标记。在连接产品前请先阅读手册有关于进一步测定的信息。
正确的更换电池。只能使用正确的类型和指定的电池进行更换。
没有盖子时请勿操作。盖子或面板被去除时请勿操作这个产品。
避免曝露的电路。通电时，不要触摸曝露的连接及零件。
如有故障的疑虑，请勿操作。如果你怀疑产品有损坏，请合格的服务人员检查。
CP6000/CP4000
18 电流探头说明书
在作业过程中必须确保所有的设备接地良好。
请勿在潮湿的情况下操作。
请勿在易燃的环境下操作。
保持产品表面干净、干燥。
安全声明及标志
本手册里的名称。这些名称在本手册中可能会出现。
注意。警告声明指出那些可能导致损伤或丧失生命的情况或做法。
小心警告。小心警告指出那些可能导致这产品或其他所有物损坏 的情况或做法。
产品上的声明。这些声明可能会出现在产品上：
危险 表示立即读取标记时所造成的伤害。
注意 表示损伤危险不是立即的。
小心 表示对物产的伤害包括产品。
产品上的标志。这些标志可能会出现在产品上:
警告符号
双层绝缘符号
准备启动
CP4000 系列电流探头是一种通用示波器显示 AC 及 DC 电流信号的探头。该电流探头也可以用多功能
电表进行 AC 和 DC 的数值测量，选购本公司附件 MT-246N (BNC-to-banana) 接头转接器即可用于测量。

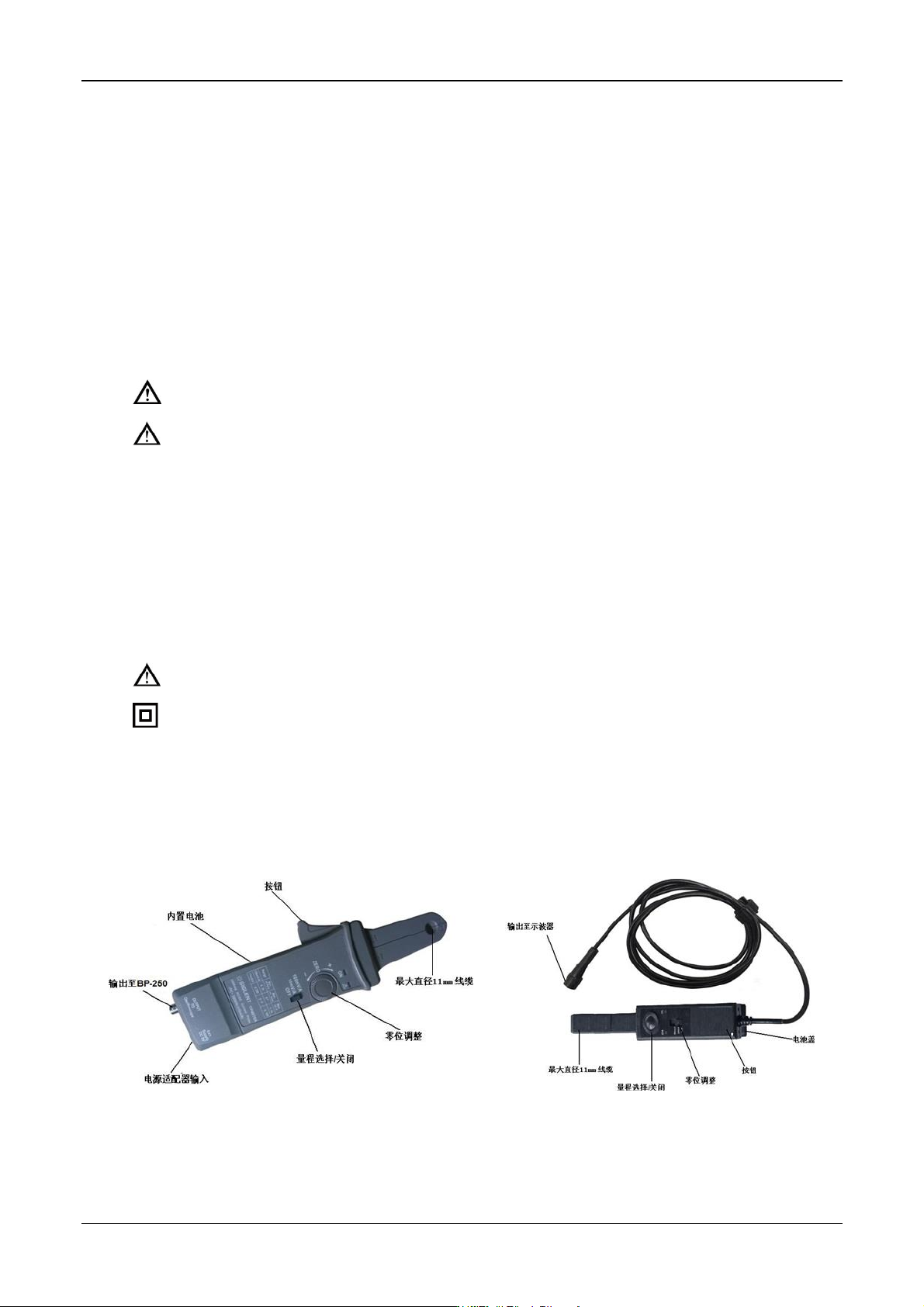

图 1 CP4000 面板介绍
CP6000/CP4000
电流探头说明书 19
CP4000
探测钳控制及指示
控制及指示
描述
电流流动记号。箭头显示探测器的极性来测量电流的流动从正极到负极。
零位调整。当没有通电时，转动来调整探测棒输出端至零位。这也可以用在抵销
DC 信号成分。测量 AC 数值时不须做零位调整除非你的机器无法离析 DC 部分。
关闭/范围开关。把开关从关闭滑至 10mV/A 或 100mV/A 的范围。无论选择哪一个
范围，都会启动探测器，绿色灯将亮起。如果灯没有亮， 请参考电池注解及安装
电池数据。
电池显示灯。当探测棒是开启时，绿色的电池显示灯将亮起。
过载指示灯。如果测验的数值超出选择的范围文件负载量，那红色过载显示灯将
亮起并且连续闪烁警示。如可以，把探测棒调回 100mV/A 或者把探测棒移开电
路。
基本操作
在使用探测棒前，必须安装电池（以下内容以 CP4070A 为例描述）。
注意。不可把探测钳夹在高于 600 VAC 伏特数的电路上。人身伤害或探测钳损坏均有可能会发
生。
在连接到测试的电路前，都必须要把 CP4070A 电流测试钳的输出端连接到仪器上。
1. 把电流测试钳的 BNC 头连接 BP-250 再连接到示波器的输入端。先设定示波器的通道耦合方式
为 DC，电压档位调到 100m V/div。
2. 要启动电流测试钳，把开关移至 10mV/A 或 100mV/A 的位置上。
(※CP4000 电流探头有绿色的 LED 电源/电池显示灯。如果 LED 灯没有亮，请更换电池。)
3. 利用零位调整来设定零或补偿探测钳输出端残磁直流电荷。
4. 要连接测试钳到电路需打开夹片端并夹住导体。参考图 2
