CP6000/CP4000 20 电流探头说明书 ※ 请注意 。 钳子在 " 热 " 和中 性电 线将 会得到 零的读 数 ( 请记得要把测试钳从导体 上拔除前须先把它从电表或示波器上移除。 ) 图 2 连接 CP 40 7 0A 电流探头 5. 适当的调整测试钳的档位和示波器的 T i me b as e 以获 得 清楚 稳定 的波 形信 号。 要 同 时看 到 A C 和 DC 电 流 ， 把 示 波 器 的 输…
CP6000/CP4000
电流探头说明书 19
CP4000
探测钳控制及指示
控制及指示
描述
电流流动记号。箭头显示探测器的极性来测量电流的流动从正极到负极。
零位调整。当没有通电时，转动来调整探测棒输出端至零位。这也可以用在抵销
DC 信号成分。测量 AC 数值时不须做零位调整除非你的机器无法离析 DC 部分。
关闭/范围开关。把开关从关闭滑至 10mV/A 或 100mV/A 的范围。无论选择哪一个
范围，都会启动探测器，绿色灯将亮起。如果灯没有亮， 请参考电池注解及安装
电池数据。
电池显示灯。当探测棒是开启时，绿色的电池显示灯将亮起。
过载指示灯。如果测验的数值超出选择的范围文件负载量，那红色过载显示灯将
亮起并且连续闪烁警示。如可以，把探测棒调回 100mV/A 或者把探测棒移开电
路。
基本操作
在使用探测棒前，必须安装电池（以下内容以 CP4070A 为例描述）。
注意。不可把探测钳夹在高于 600 VAC 伏特数的电路上。人身伤害或探测钳损坏均有可能会发
生。
在连接到测试的电路前，都必须要把 CP4070A 电流测试钳的输出端连接到仪器上。
1. 把电流测试钳的 BNC 头连接 BP-250 再连接到示波器的输入端。先设定示波器的通道耦合方式
为 DC，电压档位调到 100m V/div。
2. 要启动电流测试钳，把开关移至 10mV/A 或 100mV/A 的位置上。
(※CP4000 电流探头有绿色的 LED 电源/电池显示灯。如果 LED 灯没有亮，请更换电池。)
3. 利用零位调整来设定零或补偿探测钳输出端残磁直流电荷。
4. 要连接测试钳到电路需打开夹片端并夹住导体。参考图 2
CP6000/CP4000
20 电流探头说明书
※请注意。钳子在"热"和中性电线将会得到零的读数
(请记得要把测试钳从导体上拔除前须先把它从电表或示波器上移除。)

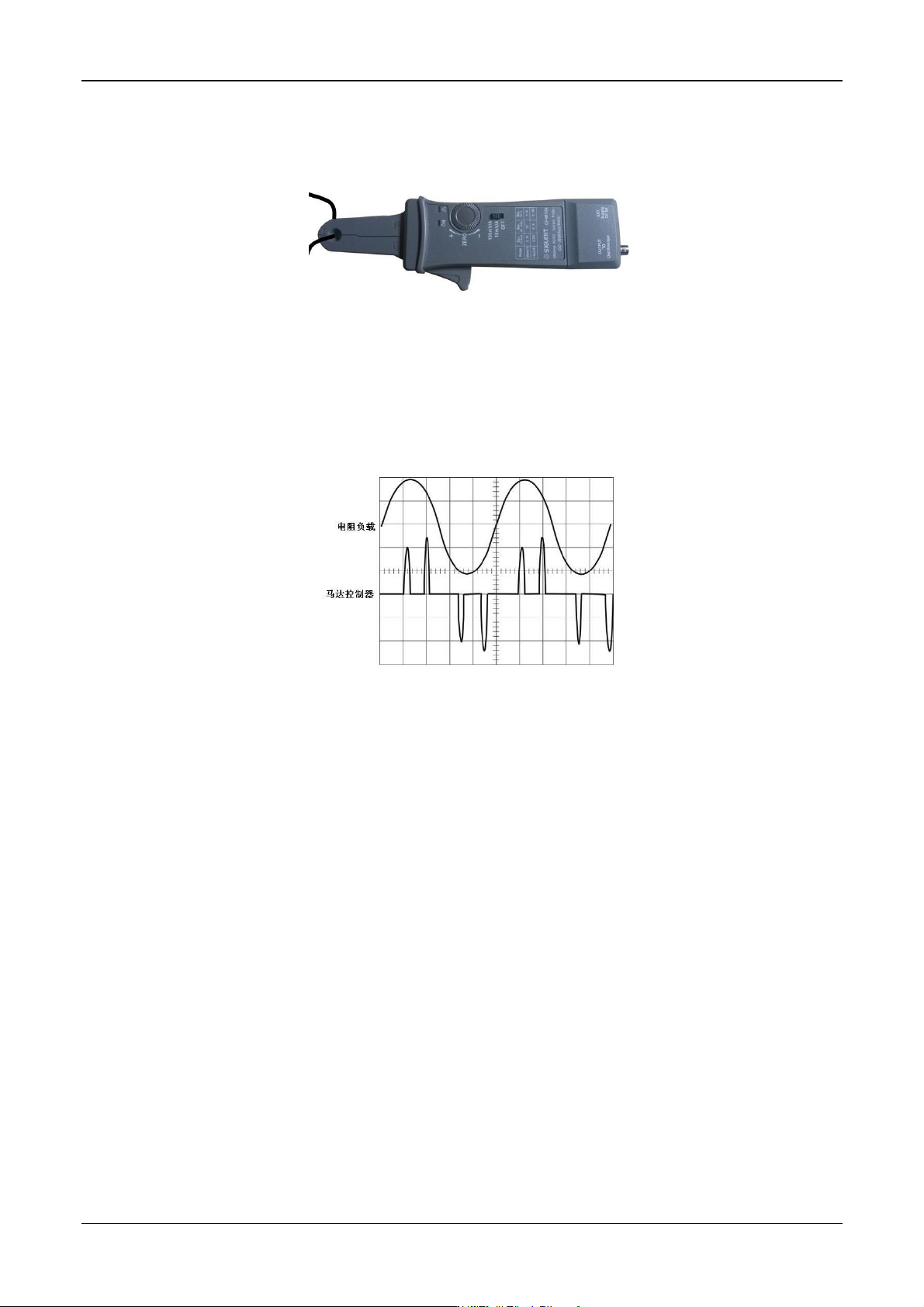

图 2 连接 CP4070A 电流探头
5. 适当的调整测试钳的档位和示波器的 Timebase 以获得清楚稳定的波形信号。要同时看到 AC 和
DC 电流，把示波器的输入连结拨到 DC；当输入连结拨到 AC 时.只会显示 AC电流。连接不同的量
测机器所显示出来的电流会有所不同。虽然 RMS 电流只能适用在低频率电流波，但是瞬时峰值
也可能是相当高的。图 3 显示用电阻负载所绘制出的电流图和马达控制器所绘制出来的区别。
图 3 典型的电流波形比较
恭喜你使用 CP4000， 它是含多功能的电流探测钳，当你要连接到数字电表使用时， 请选购本公司
附件 MT-246N (BNC-to-banana 转接器) 连接至数字电表使用。MT-246N 有防呆装饰，你只要把黑色端
接到电表 COM(电表印黑色)，然后红色端接到 VΩ 输入端（电表印红色）即可。
如只要测量 AC 电流，把数字电表调整至测量 ACV 的位置。
要测量 DC 电流，把数字电表调整至测量 DCV 的位置。请注意测试钳的电流箭头以得到正确的极性
读数。
如要增加 CP4000 电流探测钳的测量敏感度，把测量的电线从夹片中穿过多绕几圈， 参考图 4。
CP4000 电流测试棒的敏感度是环绕夹片圈数的好几倍。
例如：10mV/A * 4 圈=40mV/A
CP6000/CP4000
电流探头说明书 21
图 4 提高电流灵敏度方式
产品电气规格
型号
CP4020
CP4050
CP4070
CP4070A
带宽（-3dB）
DC-200kHz
DC-1MHz
DC-300kHz
DC-300kHz
上升时间
≤1.75uS
≤0.35uS
≤1.2uS
≤1.2uS
最大交流有效值
20Arms
50Arms
70Arms
70Arms
最大交流峰峰值
60A
140A
200A
200A
切换比率
50mV/A
500mV/A
50mV/A
100mV/A
5mV /A
50mV /A
5mV /A
10mV /A
±2%
±3%±20mA
（ 20mA-14ApK
）at 500mV/A；
±4%±200mA
（ 200mA-100A
pK）at 50mV/A；
±15% max
（ 100A-140Ap
K）at 50mV/A；
±2%
±3%±50mA
（50mA-10ApK）
at 100mV/A；
±4%±50mA
（ 500mA-40Ap
K）at 10mV/A；
±15% max
（40A-200ApK）
at 10mV/A；
（0.4A-10ApK
（ 0.4A-10ApK
直流测量精度
）at 50mV/A
±2%
）at 50mV/A
±2%
（1A-60ApK）
（ 1A-200ApK
at 5mV/A
）at 5mV/A
供电方式
9V 适配器
最大工作电压
300V CAT III
600V CAT II
最大浮动电压
