CP6000/CP4000 14 电流探头说明书 运 作。 当连接输入超出最大输入范围电流时，让保护功能 频繁运作，有可能会损害机 器。 打开整体部分时，必须通过开关控制器进行操作。 在锁住 (L O CK ) 状 态下， 请不 要按 下图方 向， 往整体 部分 上施加 压力。 测量前准备： 准备好高频电流探头 C P60 0 0 系列产品、适配器（本公 司配套适配器）、示波器。 CP 60 0 0 探头 接上电 源， 绿 色电 源指示…
CP6000/CP4000
电流探头说明书 13
操作方法
使用时的注意事项
该机器的输出终端设置在内部，使用示波器时，请选择高输入电阻的（1MΩ）。若输入电阻为
50Ω， 则不能正确测量。
确保被测电流不要超过最大电流。超过额定值，磁芯会饱和。磁芯饱和会导致在饱和的过程中发生
波 形部分被削掉，过大的冲击电流，甚至会导致磁芯无法正确消磁，需重新调零。
插入电源后，本机器因自身发热等影响，有可能会有偏差，但大约 30 分钟后会基本稳定。
变压器、大电路等强磁场，无线电等强电流靠近时，有可能导致无法正常测定。
电压会因为周围温度等产生偏差，所以在连续测定时必须注意。
有时被测电流的频率，会导致共振音的产生，这对测定没有影响。
会因被测导体在传感器头内的位置不同而产生影响，请把被测导体调至传感器头内中央位置。
测定时把开关控制杆推至“unlock”标志消失为止。确认控制杆锁定，整体部分确实关闭。如果整
体部 分没有确实关闭的话，将不能正常测定。
若在高频率领域，插入电路的高电位侧的话，有可能会受到噪音影响，必要时可限定波形观测器的
频 段，或请插入低电位侧。
拔出输出端子时，请在解锁后，拔出连接器，未解锁硬拽或硬拉电缆的话，输出终端会受损。
输入 BNC 端子以外的输入端子时，请注意输入端子的极性
持续最大输入范围是由机体自身发热后温度上升形成的固定值，请不要输入超出该固定值的电流，
可 能会损害机器。
持续最大输入范围会因测定电流的频率不同而不同。超过最大电流连续使用会导致探头烧毁。
当持续输入超出最大输入范围的电流时，会因传感器的发热，启动内部保护功能，变得不能正常输
出。 请立即停止输入电流，需要充分冷却后，才能进入下一次的正常运作。
如果在高温下，会因为内部过电流保护回路，通过持续最大输入范围以下的测定电流使得保护回路
Note
注意
CP6000/CP4000
14 电流探头说明书
运 作。
当连接输入超出最大输入范围电流时，让保护功能频繁运作，有可能会损害机器。
打开整体部分时，必须通过开关控制器进行操作。

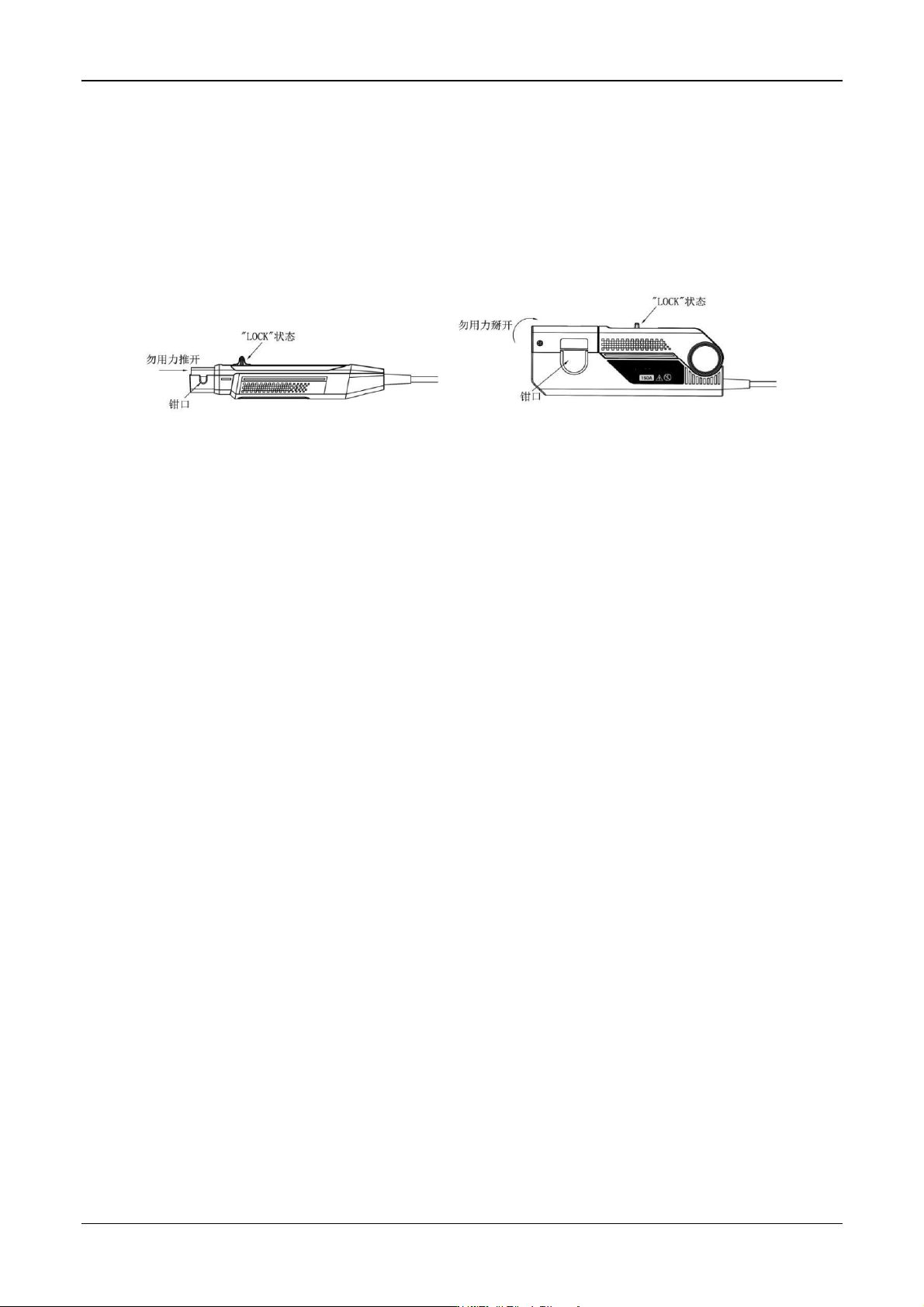

在锁住(LOCK)状态下，请不要按下图方向，往整体部分上施加压力。
测量前准备：
准备好高频电流探头 CP6000 系列产品、适配器（本公司配套适配器）、示波器。
CP6000 探头接上电源，绿色电源指示灯亮。
设置示波器：测量模式接地，示波器调零；示波器测量模式更改为 DC 模式。
根据被测电流大小，选择合适的量程，探头默认量程为大电流量程。
消磁、调零：
连接好 CP6000 和示波器（确认示波器的输入阻抗设置为 1MΩ）。
锁好探头,“UNLOCK”标志消失代表探头锁好。
按一下消磁自动调零按键进行消磁调零，几秒后，会有成功提示音“嘀嘀”两声提示。
测量方法：
确认以上步骤无误。
拉开传感器的开关控制杆，打开传感器头，使得传感器前端标识的电流方向标记和被测电流流动方
向一致，而且把被测导体夹在传感器头中部。
把传感器的开关控制杆推至“Unlock”标志消失为止，锁住探头，确认整体部分确实关闭了。观察
测试波形，例如 CP6030 的电流传输比选择的是 0.1V/A（30A 量程），通过该公式，可以把波形 观测器
的电压灵敏度换算成电流灵敏度。例如，波形观测器的电压灵敏度是 10mV/div 时，那么电 流灵敏度是
100mA/div。
CP6000/CP4000
电流探头说明书 15
一般异常情况的处理方法
问题
可能原因
处理方法
不能测定直流、或该频段测
量值偏小
电源未打开
打开电源
示波器设置成 AC 耦合
请设置成 DC 耦合方式
传感器未锁定
请锁定传感器
自动消磁调零不成功
探头消磁调零时夹在正在工作
的被测电路上
被测电路关闭后重新调零
在整个频段内振幅偏小
示波器等其他测试器的输入电
阻为 50Ω
请调到 1MΩ以上
常见问题解答
CP6000
系列产品是否匹配任何厂家示波器？
答：CP6000 系列电流探头输出接口为标准的 BNC 接口，可匹配任何厂家示波器（示波器都 是标准
的 BNC 接口），供电是由标配的适配器供电，无需通过示波器供电，使用非常方便。
CP6000
系列产品是否可以测量小电流？
答：可以。目前 CP6000 系列电流探头有两个量程，测量小电流时选择低量程。CP6030(A) 的电流分
辨率达到 1mA。测量小电流时，请精确消磁调零，调零后，探头手柄位置不要随意
变动。为了更好的观看波形，把示波器带宽限制到 20MHz，排除不必要噪声的干扰。测量几
mA小电流时可以把被测导线在探夹中多绕几圈，得出结果除以相应圈数即为实际电流值。
使用探头时应该注意哪些？
答：
测量高频电流时，注意不要超过最大峰值电流 VS 频率曲线所示电流值，超过该曲线所示 最大连续
电流使用会导致探头烧毁；
为了能够准确测量，测量前请消磁调零，消磁调零时确保探头处于 LOCK 状态；
示波器输入阻抗设置为 1MΩ（默认值）；
测量时请确定探头处于 LOCK 状态；
