CP6000/CP4000 22 电流探头说明书 机械规格 型号 CP4020 CP4070 CP4050 CP4070A 尺寸 231*67*36mm 262*81*36mm 280*70*32mm 测量导体最大尺寸 10.3mm 10.3mm 11mm 导线长度 200cm 100cm 100cm 重量 310g 310g 260g 环境特性 型号 CP4020 CP4070 CP4050 CP4070A 工作温度 摄氏 0 ℃～ …
CP6000/CP4000
电流探头说明书 21

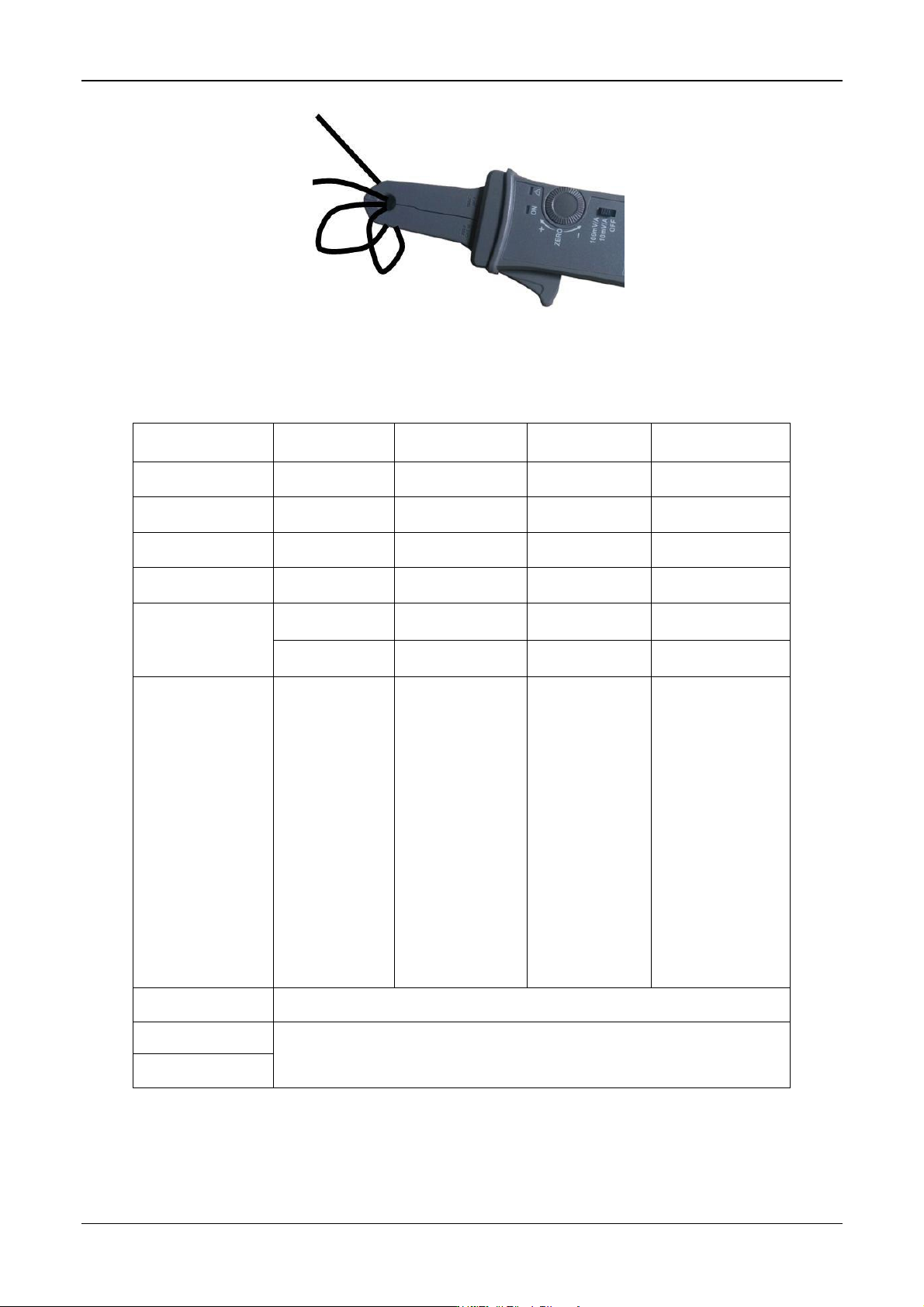

图 4 提高电流灵敏度方式
产品电气规格
型号
CP4020
CP4050
CP4070
CP4070A
带宽（-3dB）
DC-200kHz
DC-1MHz
DC-300kHz
DC-300kHz
上升时间
≤1.75uS
≤0.35uS
≤1.2uS
≤1.2uS
最大交流有效值
20Arms
50Arms
70Arms
70Arms
最大交流峰峰值
60A
140A
200A
200A
切换比率
50mV/A
500mV/A
50mV/A
100mV/A
5mV /A
50mV /A
5mV /A
10mV /A
±2%
±3%±20mA
（ 20mA-14ApK
）at 500mV/A；
±4%±200mA
（ 200mA-100A
pK）at 50mV/A；
±15% max
（ 100A-140Ap
K）at 50mV/A；
±2%
±3%±50mA
（50mA-10ApK）
at 100mV/A；
±4%±50mA
（ 500mA-40Ap
K）at 10mV/A；
±15% max
（40A-200ApK）
at 10mV/A；
（0.4A-10ApK
（ 0.4A-10ApK
直流测量精度
）at 50mV/A
±2%
）at 50mV/A
±2%
（1A-60ApK）
（ 1A-200ApK
at 5mV/A
）at 5mV/A
供电方式
9V 适配器
最大工作电压
300V CAT III
600V CAT II
最大浮动电压

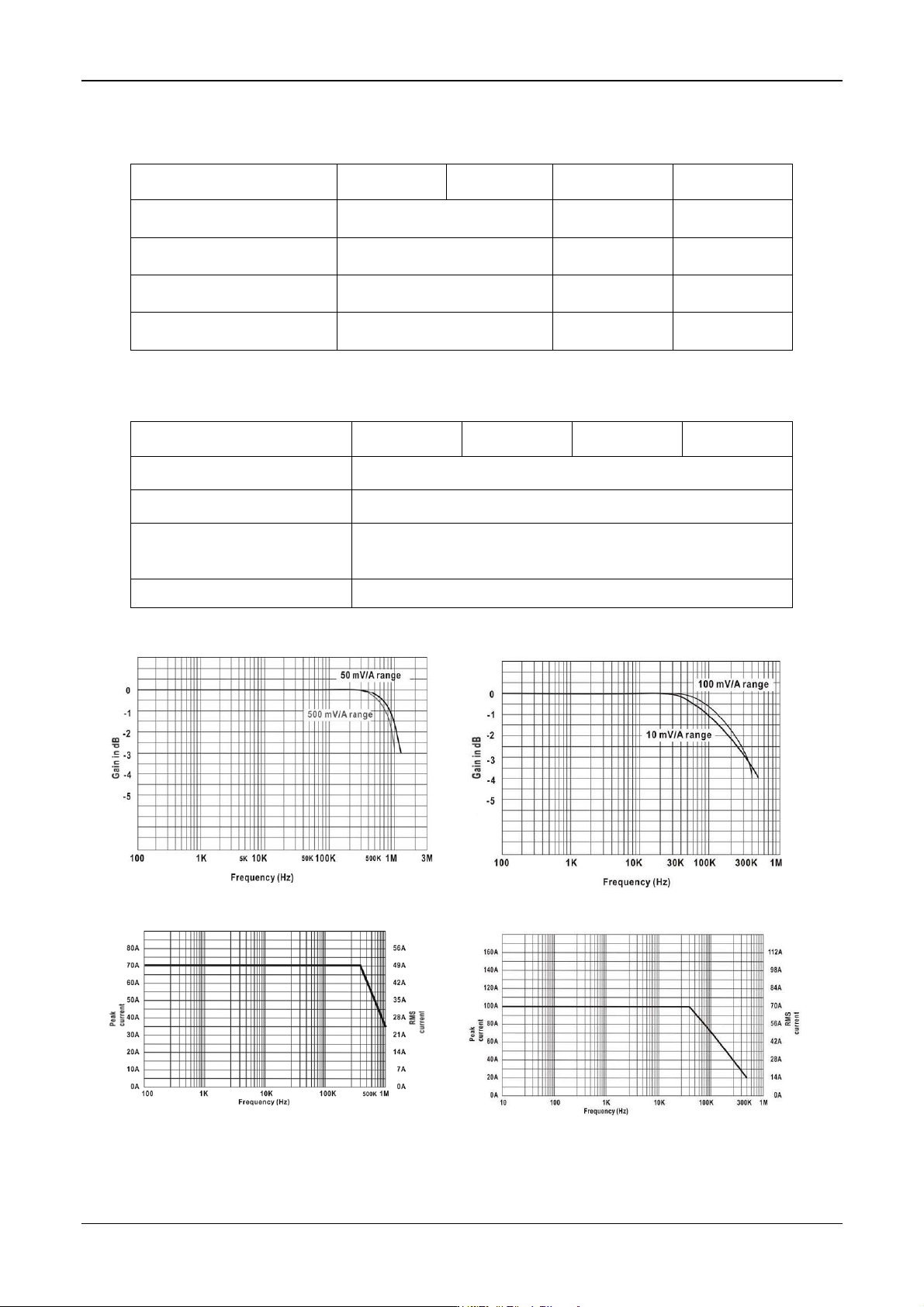

CP6000/CP4000
22 电流探头说明书
机械规格
型号
CP4020
CP4070
CP4050
CP4070A
尺寸
231*67*36mm
262*81*36mm
280*70*32mm
测量导体最大尺寸
10.3mm
10.3mm
11mm
导线长度
200cm
100cm
100cm
重量
310g
310g
260g
环境特性
型号
CP4020
CP4070
CP4050
CP4070A
工作温度
摄氏0℃～50℃ (华氏+32°F 到 + 122°F)
存储温度
摄氏-20℃～80℃(华氏-20°F 到 + 80°F)
湿度
摄氏 0℃～40℃， 湿度 95%RH
摄氏 40℃～50℃， 湿度 45%RH
污染程度
2
CP4050 1A 峰值时典型的增益频率对应图
CP4070A 1A 峰值时典型的增益频率对应图
CP4050 最高电流量与频率对应图
CP4070A 最高电流量与频率对应图
CP6000/CP4000
电流探头说明书 23
CP4050 50mV/A 时典型的 DC 信号线性
CP4070A 10mV/A 时典型的 DC 信号线性
CP4050 1A 峰值时典型的相位与频率对应图
CP4070A 1A 峰值时典型的相位与频率对应图
