CP6000/CP4000
6 电流探头说明书
产品及附件说明
探头主体说明
1）CP6030，CP6030A
2）CP6150，CP6500
1． 传感器头
检测导体电流的核心元件。元件由一个精密的半导体等构成，周围温度的急剧变化，外部压力冲击
等， 有可能导致其受到损伤。因此操作时必须十分注意。
2． 开关控制杆
控制传感器头开合的操纵杆。测量电流时应先拉操纵杆打开传感器，放入被测导线。然后再推操纵
杆 使探头处于 LOCK 状态。
CP6000/CP4000
电流探头说明书 7
3． 输出接口
标准的 BNC 输出接口，通过标配的 BNC 同轴线可连接任何厂家的示波器。
4． 过载指示灯
被测电流超过量程后，指示灯亮红色，并有报警声，提示切换量程。
5． 钳口打开指示灯
灯亮表示推杆处于 UNLOCK 状态，测量时，要确保钳口处于 LOCK 状态。
6． 消磁调零指示灯
按下消磁调零按键后，该指示灯亮绿色，消磁结束后，指示灯灭。消磁若成功，蜂鸣器“嘀嘀”两
声； 消磁若失败，蜂鸣器“嘀”声延长，大约 1s。
7． 量程(Range)指示灯
指示当前量程状态。
8． 消磁自动调零(Degauss AutoZero)按钮
机器经常使用后，探头传感器会有剩余磁场。测量前先消磁调零，可提高测量精度。按下消磁自动
调 零按钮，机器消磁并自动调零，时间大约 5s。
9． 量程(Range)选择按钮
用于选择电流测量量程。
CP6030(A)分为 30A 和 5A 两个量程：30A 量程，探头电流传输比 0.1V/A；5A 量程，探头电流传输
比 1V/A。
CP6150 分为 150A 和 30A 两个量程：150A 量程，探头电流传输比 0.01V/A；30A 量程，探头电流传
输比 0.1V/A。
CP6500 分为 500A 和 75A 两个量程：500A 量程，探头电流传输比 0.01V/A；75A 量程，探头电流传
输比 0.1V/A。
10． 电源插口
外部供电插孔，标配 DC12V/1A 适配器。
CP6000/CP4000
8 电流探头说明书

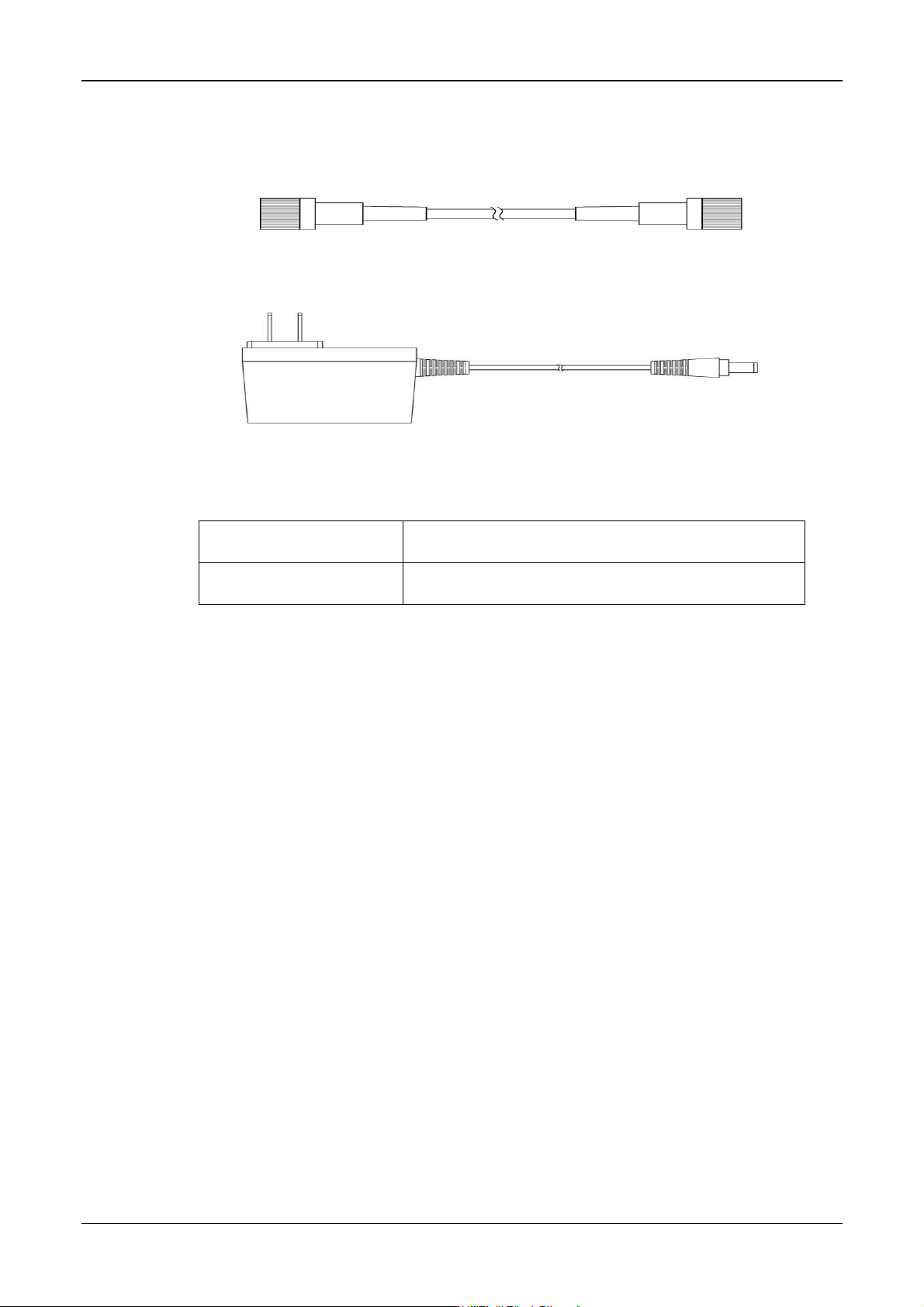

附件说明
同轴电缆输出线(CK-310)
电源适配器(CK-612)
产品标配附件说明：
同轴电缆输出线(CK-310)
BNC 同轴线：100cm
电源适配器(CK-612)
DC12V/1A
