- - 6. ACCESSORIES PARTCOMPONENTS

100%1 / 20
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 400-49013 TOPPLATE(ST) 1
2 SM-1030501-SC SCREWM3L=5 4
3 E1570-726-000 TRAYHOLDER(ST) 1
4 E1571-726-000 TRAYCLAMP 1
5 E1572-726-000 TRAYCLAMPSHEET 1
6 E1573-726-000 TRAYCLAMPSH 2
7 E1574-726-000 TRAYCLAMPSP4N 2
8 E1575-726-000 HOLDERSDPLATEB 2
9 E1582-726-000 HOLDERSHEET 2
10 NM-9030001-SC WINGNUTM3X0.5TYPE1 2
11 RE-0200000-K0 E-RING2 2
12 WS-0310002-KN SPRINGWASHERM3 2
13 401-91541 ROLLER_PLATE 1
14 E1153-723-000 ROLLERSTUD 2
15 SB-1050003-00 BEARING 2
16 SM-1031401-SC SCREWM3X0.5L=14 2
17 400-49013 TOPPLATE(ST) 1
18 SM-1030501-SC SCREWM3L=5 4
19 E1570-726-000 TRAYHOLDER(ST) 1
20 E1571-726-000 TRAYCLAMP 1
21 E1572-726-000 TRAYCLAMPSHEET 1
22 E1573-726-000 TRAYCLAMPSH 2
23 E1574-726-000 TRAYCLAMPSP4N 2
24 E1575-726-000 HOLDERSDPLATEB 2
25 E1582-726-000 HOLDERSHEET 2
26 NM-9030001-SC WINGNUTM3X0.5TYPE1 2
27 RE-0200000-K0 E-RING2 2
28 WS-0310002-KN SPRINGWASHERM3 2
- -

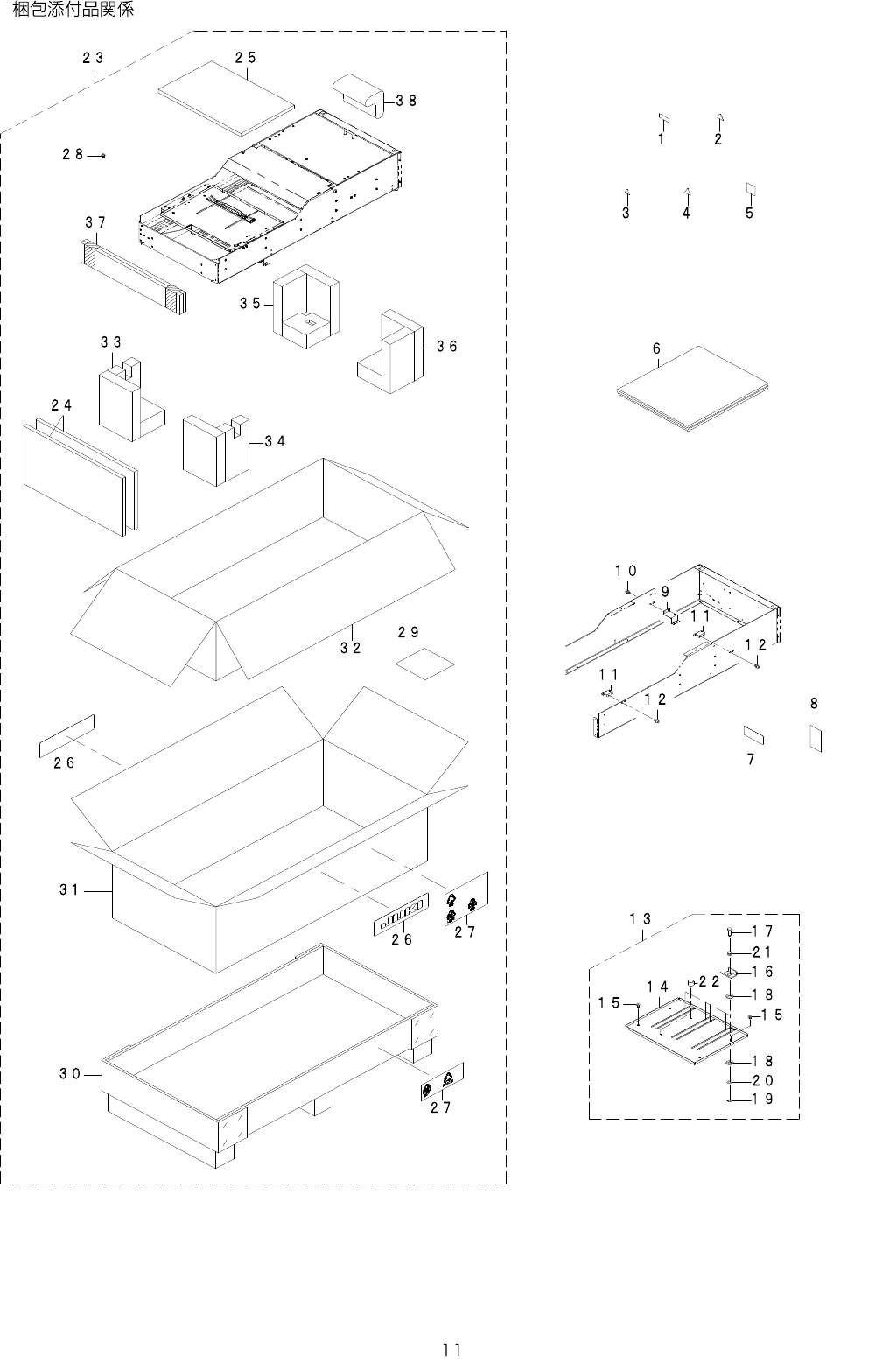

6. ACCESSORIESPARTCOMPONENTS
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 E9635-455-000 REVISIONSEAL 1
2 CM-3002000-03 FINGERINJURYCAUTIONLABEL(31.5) 1
3 CM-3003000-02 HIGHTEMPARATURECAUTIONLABEL2(25) 1
4 CM-3001000-01 VOLTAGEWARNINGLABEL(31.5) 1
5 CM-6005001-03 CHINAROHSLABEL10L 1
6 S4015-711-000 POLYETHYLENESACK 1
7 400-94024 INSTALLING_CAUTION_LABEL 1
8 E0120-K7F-0A0 MANUALTR1SN(ST) 1
9 E1707-723-000 FIXBRACKETA 1
10 SL-6030692-TN SCREWM3L=6 4
11 401-91546 FIXED_BRACKET_B2 2
12 SL-6030692-TN SCREWM3L=6 8
13 400-50425 TOPPLATE(MTX)ASSY 2
14 400-49282 TOPPLATE(MTX) (1)
15 SM-1030501-SC SCREWM3L=5 (4)
16 E7709-700-000 TRAYHOLDER (6)
17 E7307-700-000 CLAMPPIN (6)
18 E7308-700-000 THRUSTWASHER (12)
19 RE-0400000-K0 E-RING4 (6)
20 WP-0531001-SC WASHERM5 (6)
21 B2626-372-000 SPRING (6)
22 E7710-700-000 PIN (2)
23 401-94912 TR1RB_PACKING 1
24 401-94917 PAD (2)
25 401-94918 PAD (1)
26 400-78716 PACKING_BRAND_LABEL (2)
27 400-61009 CHINA_ROHS_RECYCLE_LABEL_B (1)
28 SL-4030691-SC SCREWM3L=6 (1)
29 400-16432 DESSICANT (1)
30 400-94795 SKID_BASE (1)
31 400-94782 OUTER_PACKING_CASE (1)
32 400-94794 INSIDE_PACKING_CASE (1)
33 400-94784 FRONT_CUSHIONING_L_ASM (1)
34 400-94785 FRONT_CUSHIONING_R_ASM (1)
35 400-94786 REAR_CUSHIONING_L_ASM (1)
36 400-94787 REAR_CUSHIONING_R_ASM (1)
37 400-94783 TOP_PAD (1)
38 E1706-723-000 REARANGLE (1)
