Minor Maintenance Instandhaltungstätigkeit en Portal 4.3.1 Werkzeuge, Verbrauchsmit tel, Verschleiß- und Ersatzteile 30 Instandhaltungsanleitung SIPLACE SX1/SX2/DX1/DX2 4.3 4 . 3 I n s t a n d h a lt u n g s t ä t ig k e…
Minor Maintenance
4.2.2 Durchführen der Instandhaltungstätigkeiten Instandhaltungstätigkeiten Grundmaschine
Instandhaltungsanleitung SIPLACE SX1/SX2/DX1/DX2 29
4.2.2.2

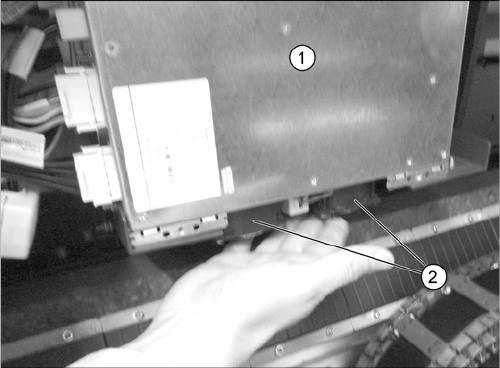

4.2.2.2 Prüfen der Lüfter an den GCUs
Prüfen der Lüfter an den GCUs
► Öffnen Sie die Schutzhaube.
► Überprüfen Sie die Funktion der Lüfter (2) an der
GCU (1) indem Sie die Hand vor die Lüfter halten. Es
muss ein merklicher Luftzug vorhanden sein.
► Funktioniert der Lüfter nicht, dann muss dieser durch
autorisiertes Personal ausgetauscht werden (Lüfter
GCU [03060954
-
xx]). Für den Ausbau der GCU lesen
Sie bitte die Serviceanleitung Ihrer Maschine.
► Wiederholen Sie diese Prüfung an allen GCUs.
Minor Maintenance
Instandhaltungstätigkeiten Portal 4.3.1 Werkzeuge, Verbrauchsmittel, Verschleiß- und Ersatzteile
30 Instandhaltungsanleitung SIPLACE SX1/SX2/DX1/DX2
4.3
4.3 Instandhaltungstätigkeiten Portal
Instandhaltungstätigkeiten Portal
4.3.1
4.3.1 Werkzeuge, Verbrauchsmittel, Verschleiß- und Ersatzteile
Werkzeuge, Verbrauchsmittel, Verschleiß- und Ersatzteile
▪ Flusenfreie Tücher [03082092-xx]
▪ SIPLACE Reinigungstuch [00315253-xx]
▪ Latex-Schutzhandschuhe [00372972-xx]
▪ Baumwollhandschuhe [00359087-xx]
▪ Satz Inbusschlüssel
▪ EGB-Armband [00320279-xx]
4.3.2
4.3.2 Durchführen der Instandhaltungstätigkeiten
Durchführen der Instandhaltungstätigkeiten
Sehen Sie dazu auch...
1.1.6 Sicherheitshinweise zum Portal [ ➙ 9]
1.1.2 Sicherheitshinweise zu Arbeiten an starken Magnetfeldern [➙ 8]
4.3.2.1

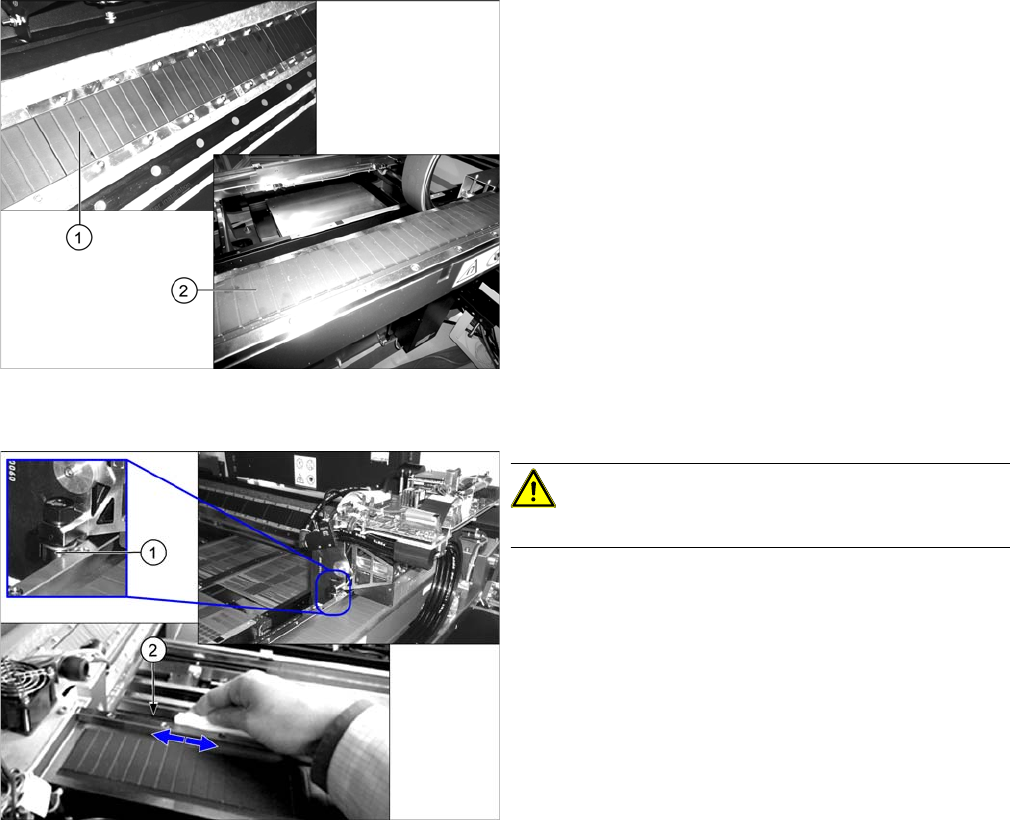

4.3.2.1 Prüfen und Reinigen der Magnetflächen an der X- und Y-Achse
Prüfen und Reinigen der Magnetflächen an der X- und Y-Achse
4.3.2.2
4.3.2.2 Reinigen des Loslagers und der Auflagefläche X-Achse
Reinigen des Loslagers und der Auflagefläche X-Achse
► Prüfen und reinigen Sie die Magnetflächen der X
-
(2)
und Y
-
Achse(n) (1) gründlich auf ihrer ganzen Länge.
Entfernen Sie Schmutz auf den Magnetflächen mit ei
-
nem flusenfreien Tuch. Entfernen Sie ggf. Bauele
-
mente mit einem nicht magnetischen Werkzeug.
► Bei Beschädigungen oder anderen Problemen wen
-
den Sie sich bitte an den SIPLACE-Service.
VORSICHT!
Verwenden Sie kein chemisches Reinigungsmittel!
► Wischen Sie mit einem SIPLACE Reinigungstuch
das Loslager (1) der X-Achse und dessen
Auflagefläche (2) ab.
► Wiederholen Sie diese Schritte am Loslager auf der
anderen Seite des Kopfhalters.
► Wiederholen Sie diese Schritte an allen Portalen.
Minor Maintenance
4.3.2 Durchführen der Instandhaltungstätigkeiten Instandhaltungstätigkeiten Portal
Instandhaltungsanleitung SIPLACE SX1/SX2/DX1/DX2 31
4.3.2.3
4.3.2.3 Reinigen des Loslagers und der Auflagefläche Y-Achse
Reinigen des Loslagers und der Auflagefläche Y-Achse
VORSICHT!
Verwenden Sie kein chemisches Reinigungsmittel!
► Wischen Sie mit einem trockenen flusenfreien Tuch
die beiden Loslager (1) und (2) der Y-Achse und de
-
ren Auflagefläche (3) ab.
► Wiederholen Sie diese Schritte an allen Portalen.
