4.4.4 Durchführen der Instandhaltungstätigkeiten Instandhaltungstätigkeiten Pipetten
Instandhaltungsanleitung SIPLACE SX1/SX2/DX1/DX2 39
4.4.4.2
4.4.4.2 Austauschen der Kunststoffpipetten
Austauschen der Kunststoffpipetten
► Wenn Sie Pipetten mit Pipetten-ID (1) verwenden,
dann saugen Sie den Pipettenschaft aus (Staub,
Bauteile).
Ist eine Reinigung nicht möglich, dann tauschen Sie
die Pipette aus.
► Legen Sie das Pipettenmagazin wieder in den Pipet
-
tenwechsler.
VORSICHT!
Setzen Sie das Pipettenmagazin an derselben Position in
den Pipettenwechsler, wie Sie es am Anfang des Reini
-
gungsvorgangs entnommen haben.
► Entnehmen Sie ein Pipettenmagazin aus dem Pipet
-
tenwechsler. Notieren Sie sich bei nicht vollen Pipet
-
tenmagazinen die Orientierung, so dass Sie diese
nach der Überprüfung wieder korrekt in den Pipetten
-
wechsler einsetzen können.
► Überprüfen Sie die Pipetten.
Tauschen Sie beschädigte Pipetten aus.
► Wenn Sie Pipetten mit Pipetten-ID (1) verwenden,
dann saugen Sie den Pipettenschaft aus (Staub,
Bauteile).
Ist eine Reinigung nicht möglich, dann tauschen Sie
die Pipette aus.
► Legen Sie das Pipettenmagazin wieder in den Pipet
-
tenwechsler. Achten Sie bei nicht vollen Pipettenma
-
gazinen auf die richtige Orientierung im
Pipettenwechsler.
HINWEIS!
Bereiten Sie die zusätzliche Pipettenmagazine gemäß
der aktuellen Pipettenkonfiguration vor und ersetzen Sie
die Magazine komplett.
Minor Maintenance
Instandhaltungstätigkeiten Transport 4.5.1 Werkzeuge, Verbrauchsmittel, Verschleiß- und Ersatzteile
40 Instandhaltungsanleitung SIPLACE SX1/SX2/DX1/DX2
4.5
4.5 Instandhaltungstätigkeiten Transport
Instandhaltungstätigkeiten Transport
4.5.1
4.5.1 Werkzeuge, Verbrauchsmittel, Verschleiß- und Ersatzteile
Werkzeuge, Verbrauchsmittel, Verschleiß- und Ersatzteile
▪ Baumwollhandschuhe [00359087-xx]
▪ EGB-Armband [00320279-xx]
▪ Staubsauger
4.5.2
4.5.2 Vorbereitende Arbeiten
Vorbereitende Arbeiten
Vorsicht Transp ort – Es darf keine L eiterplatte im Transport sein
Hinweis Tra nsport – Empfehlung : Wangen per SW verste llen für Zugänglich keit
► Fahren Sie den BE-Wagen aus der Maschine heraus.
Sehen Sie dazu auch...
1.2 Was vor Beginn der Arbeiten zu tun ist... [ ➙ 12]
4.5.3
4.5.3 Durchführen der Instandhaltungstätigkeiten
Durchführen der Instandhaltungstätigkeiten
4.5.3.1
4.5.3.1 Absaugen von Transport, Pipettenwechsler und Einzug
Absaugen von Transport, Pipettenwechsler und Einzug
4.5.4
4.5.4 Abschließende Arbeiten
Abschließende Arbeiten
► Stellen Sie die ursprüngliche Transportkonfiguration wieder her.
VORSICHT
Keine Leiterplatte
Bei den folgenden Arbeiten darf sich keine Leiterplatte im Bestückautomaten befinden.
HINWEIS
Zugänglichkeit
Für eine bessere Zugänglichkeit empfehlen wir folgende Vorgehensweise:
► Verstellen Sie die Transportwangen mit Hilfe der Stationssoftware, so dass Sie alle Trans
-
portriemen und den gesamten Bereich unter den Transportwangen gut erreichen können.
VORSICHT!
Lose Bauteile im LP-Transport können zu
Funktionsstörungen führen.
► Entfernen Sie mit dem Staubsauger alle losen Bau
-
elemente im gesamten Bereich des LP-Transports.

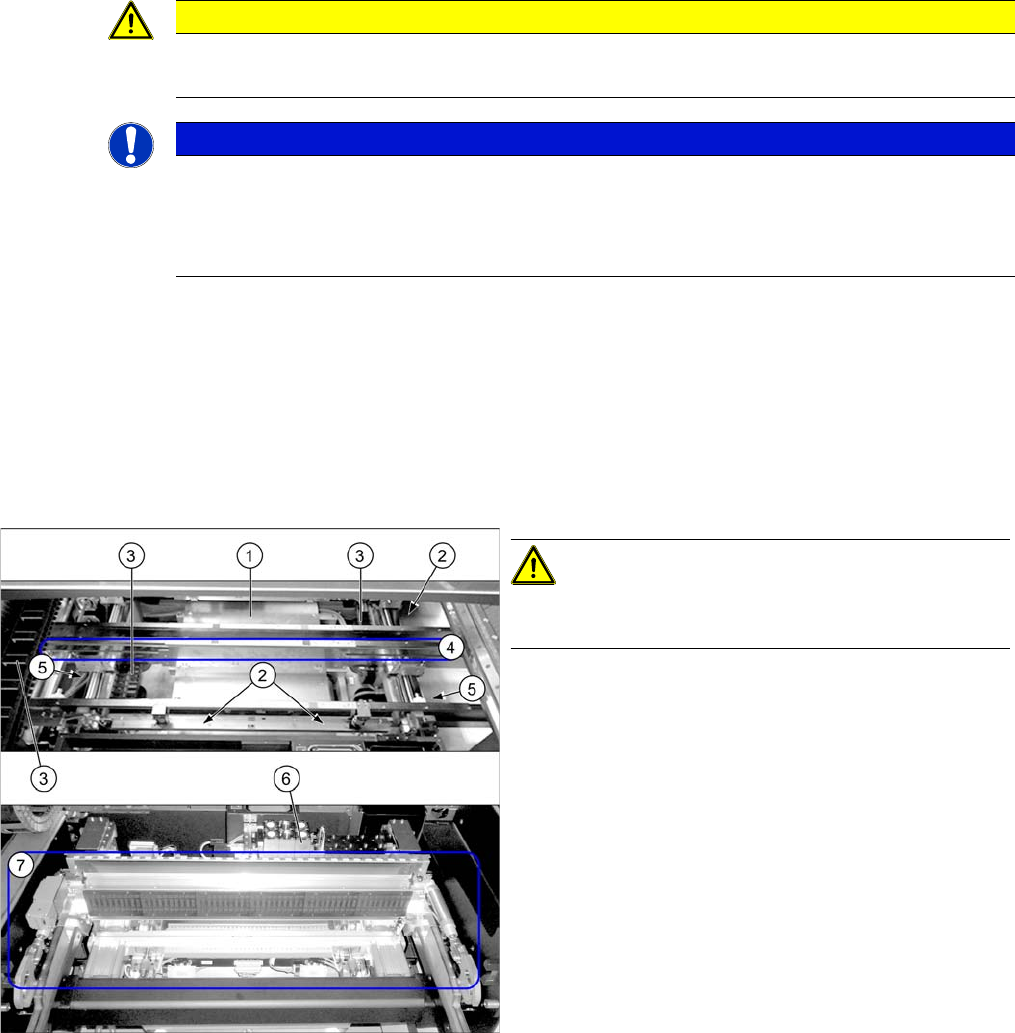

Achten Sie dabei besonders auf folgende Bereiche:
1. Hubtisch (auch seitlich davon)
2. Breitenverstellung incl. Zahnriemen (soweit
zugänglich)
3. Kabelschleppen im Transport und am Portal
4. Transportriemen (an allen Wangen)
5. Kugelumlaufspindeln (2x)
6. Pipettenwechsler
7. Einzug, Schneidgerät
Major Maintenance
Instandhaltungsintervalle Major Maintenance
Instandhaltungsanleitung SIPLACE SX1/SX2/DX1/DX2 41
5
5 Major Maintenance
Major Maintenance
5.1
5.1 Instandhaltungsintervalle Major Maintenance
Instandhaltungsintervalle Major Maintenance
1005 - Major - geschultes Personal
1100 - Filterel emente
2005 - Major - Grundmaschine - SXDX12 V1 V2
2105 - Major - BE-Zuführung – SXDX12 V1
2205 - Major - Optische Systeme – SXDX12 V1 V2
VORSICHT
Nur geschultes Personal
Diese Instandhaltungstätigkeiten dürfen nur von entsprechend geschultem Personal
durchgeführt werden!
VORSICHT
Filterelemente
Die festgelegten Instandhaltungsintervalle für die Kontrolle und den Austausch der Filterele
-
mente gelten nur für die spezifizierte Druckluftqualität (siehe Betriebsanleitung). Andernfalls
verkürzen sich die Instandhaltungsintervalle entsprechend.
Instandhaltungstätigkeiten
Grundmaschine
Dauer
[min]
Jede
Woche
Alle 3
Monate
Alle 6
Monate
Alle 12
Monate
Prüfen der Sicherheitseinrichtungen an Maschi
-
nen mit 1 (2) Portalen
4 (6) X
Prüfen und ggf. Reinigen/Austauschen des
Druckluftfilters
2X
Reinigen/Austauschen des Kopf-Abluftfilters 1 X
Reinigen der Schutzhauben 2 X
Prüfen/Reinigen/Austauschen der Gasdruckfe
-
dern an den Schutzhauben
4X
Prüfen der Führungsrollen an den Schutzhauben 2 X
Prüfen der Puffer an den Schutzhauben 2 X
Instandhaltungstätigkeiten
Bauelement-Zuführung
Dauer
[min]
Jede
Woche
Alle 3
Monate
Alle 6
Monate
Alle 12
Monate
Funktionstest des Leergurtschneidgeräts 2 X
Fetten des Schneidgeräts 5 X
Fetten des Messers 2 X
Fetten des BE-Einzugs 1 X
Fetten der Aufnahmelager am BE-Wagen für X-
Förderer
1X
Fetten der Zentrierleiste am BE-Wagen/manuel
-
len Tisch für X-Förderer
1X
Instandhaltungstätigkeiten
Optische Systeme
Dauer
[min]
Jede
Woche
Alle 3
Monate
Alle 6
Monate
Alle 12
Monate
Reinigen der IC- und FC-Kameras 4 X
Reinigen des LP-Barcode-Scanners 2 X
Reinigen des stationären 3D-Sensor-Moduls 2 X
Absaugen des Koplan-PCs 2 X
