Major Maintenance Instandhaltungsintervalle Major Maintenance 42 Instandhaltungsanleitung SIPLACE SX1/SX2/DX1/DX2 2305 - Major - Portal - SX DX12 V1 V2 2405 - Major - T ransport - SX DX12 V1 3005 - Ma jor - Pipett en/Pip…
Major Maintenance
Instandhaltungsintervalle Major Maintenance
Instandhaltungsanleitung SIPLACE SX1/SX2/DX1/DX2 41
5
5 Major Maintenance
Major Maintenance
5.1
5.1 Instandhaltungsintervalle Major Maintenance
Instandhaltungsintervalle Major Maintenance
1005 - Major - geschultes Personal
1100 - Filterel emente
2005 - Major - Grundmaschine - SXDX12 V1 V2
2105 - Major - BE-Zuführung – SXDX12 V1
2205 - Major - Optische Systeme – SXDX12 V1 V2
VORSICHT
Nur geschultes Personal
Diese Instandhaltungstätigkeiten dürfen nur von entsprechend geschultem Personal
durchgeführt werden!
VORSICHT
Filterelemente
Die festgelegten Instandhaltungsintervalle für die Kontrolle und den Austausch der Filterele
-
mente gelten nur für die spezifizierte Druckluftqualität (siehe Betriebsanleitung). Andernfalls
verkürzen sich die Instandhaltungsintervalle entsprechend.
Instandhaltungstätigkeiten
Grundmaschine
Dauer
[min]
Jede
Woche
Alle 3
Monate
Alle 6
Monate
Alle 12
Monate
Prüfen der Sicherheitseinrichtungen an Maschi
-
nen mit 1 (2) Portalen
4 (6) X
Prüfen und ggf. Reinigen/Austauschen des
Druckluftfilters
2X
Reinigen/Austauschen des Kopf-Abluftfilters 1 X
Reinigen der Schutzhauben 2 X
Prüfen/Reinigen/Austauschen der Gasdruckfe
-
dern an den Schutzhauben
4X
Prüfen der Führungsrollen an den Schutzhauben 2 X
Prüfen der Puffer an den Schutzhauben 2 X
Instandhaltungstätigkeiten
Bauelement-Zuführung
Dauer
[min]
Jede
Woche
Alle 3
Monate
Alle 6
Monate
Alle 12
Monate
Funktionstest des Leergurtschneidgeräts 2 X
Fetten des Schneidgeräts 5 X
Fetten des Messers 2 X
Fetten des BE-Einzugs 1 X
Fetten der Aufnahmelager am BE-Wagen für X-
Förderer
1X
Fetten der Zentrierleiste am BE-Wagen/manuel
-
len Tisch für X-Förderer
1X
Instandhaltungstätigkeiten
Optische Systeme
Dauer
[min]
Jede
Woche
Alle 3
Monate
Alle 6
Monate
Alle 12
Monate
Reinigen der IC- und FC-Kameras 4 X
Reinigen des LP-Barcode-Scanners 2 X
Reinigen des stationären 3D-Sensor-Moduls 2 X
Absaugen des Koplan-PCs 2 X
Major Maintenance
Instandhaltungsintervalle Major Maintenance
42 Instandhaltungsanleitung SIPLACE SX1/SX2/DX1/DX2
2305 - Major - Portal - SX DX12 V1 V2
2405 - Major - Transport - SXDX12 V1
3005 - Major - Pipetten/Pipettenmagazine
7005 - Major - Vakuumpumpe - SX12V2 SXDX4 X34iS
9000 – Fussnote * Wartungsanzeige
* siehe auch Wartungsanzeige
9000 – Fussnote ** 3-Schicht-Betrieb
** Dieser Wert gilt für einen 3-Schicht-Betrieb (7500 Betriebsstunden). Ansonsten können entsprechend
längere Intervalle eingeplant werden. Beachten Sie dazu auch die Instandhaltungsanleitung des Her
-
stellers.
Sehen Sie dazu auch...
1.3.2 Berechnungsgrundlage der Instandhaltungsintervalle [ ➙ 15]
Instandhaltungstätigkeiten
Portal
Dauer
[min]
Jede
Woche
Alle 3
Monate
Alle 6
Monate
Alle 12
Monate
Fetten und Reinigen der Führungslager der X
-
Ach
-
se
2X*
Reinigen der Linearführungen der X-Achse 2 X
Fetten und Reinigen der Führungslager der Y
-
Ach
-
se
2X*
Reinigen der Linearführungen der Y-Achse 2 X
Reinigen des Maßstabs der X-Achse 2 X
Reinigen des Maßstabs der Y-Achse 2 X
Austauschen des Schmiersystems am Loslager
X
-
Achse (wenn vorhanden)
2X
Austauschen des Schmiersystems am Loslager
Y
-
Achse
2X*
Instandhaltungstätigkeiten
Transport
Dauer
[min]
Jede
Woche
Alle 3
Monate
Alle 6
Monate
Alle 12
Monate
Verstellen der Transportwangen bei DT 2 X
Reinigen und Konservieren des Transports
▪ Sechskantwellen
▪ Linearführungen
▪ Kugelumlaufspindeln
▪ Führungswellen
▪ Klemmflächen (nur DT)
11 X
Instandhaltungstätigkeiten
Pipettenmagazine
Dauer
[min]
Jede
Woche
Alle 3
Monate
Alle 6
Monate
Alle 12
Monate
Reinigen der Twin-Pipettenmagazine 3 X
Instandhaltungstätigkeiten
Vakuumpumpe
Dauer
[min]
Jede
Woche
Alle 3
Monate
Alle 6
Monate
Alle 12
Monate
Prüfen/Austauschen des Filtereinsatzes 15 X**
Major Maintenance
5.2.1 Werkzeuge, Verbrauchsmittel, Verschleiß- und Ersatzteile Instandhaltungstätigkeiten Grundmaschine
Instandhaltungsanleitung SIPLACE SX1/SX2/DX1/DX2 43
5.2
5.2 Instandhaltungstätigkeiten Grundmaschine
Instandhaltungstätigkeiten Grundmaschine
5.2.1
5.2.1 Werkzeuge, Verbrauchsmittel, Verschleiß- und Ersatzteile
Werkzeuge, Verbrauchsmittel, Verschleiß- und Ersatzteile
▪ EGB-Armband [00320279-xx]
▪ Flusenfreie Tücher [03082092-xx]
▪ Satz Inbusschlüssel
▪ Ein neutrales oder schwach alkalisches Reinigungsmittel
▪ Filterelement 40 µm [03003717-xx]
▪ Filterelement 5 μm [03050213-xx]
▪ O-Ring 8,5x1,6 [03078577-xx] (für Führungsrolle Hauben)
▪ Ggf. Gasdruckfeder D3D3B90-135-430-004/230N [03086743-xx]
▪ Ggf. Puffer Haubenführung [03075364-xx]
▪ Ggf. Rolle kpl. (für Klapphauben) [03078561-xx]
▪ Serviceanleitung Ihrer Maschine
5.2.2
5.2.2 Durchführen der Instandhaltungstätigkeiten
Durchführen der Instandhaltungstätigkeiten
5.2.2.1
5.2.2.1 Prüfen der Sicherheitseinrichtungen
Prüfen der Sicherheitseinrichtungen
Gefahr - Nicht funktionierende Sicherheitseinrichtungen
► Achten Sie darauf, dass der Bestückautomat eingeschaltet und das Betriebssystem hochgefahren
ist.
► Stellen Sie sicher, dass am Bestückautomaten "Steuerung ein" geschaltet ist. Dies sehen Sie an der
Hauptstöranzeige.
NOT-AUS-Taster
GEFAHR
Nicht funktionierende Sicherheitseinrichtungen
Nicht funktionierende Sicherheitseinrichtungen sind gefährlich.
► Wenn eine der Sicherheitseinrichtungen nicht funktioniert, dann setzen Sie die Maschine
sofort außer Betrieb. Sichern Sie die Maschine gegen Wiedereinschalten.

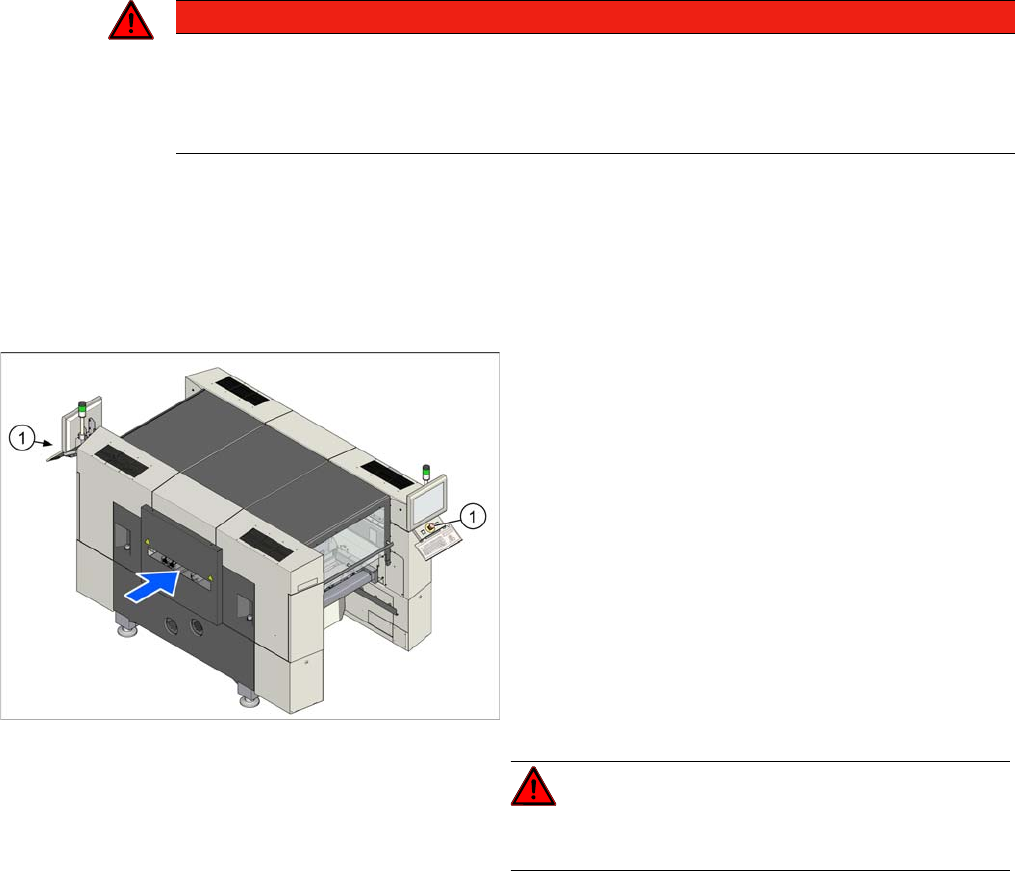

► Prüfen Sie die NOT-AUS-Taster (1) auf
Beschädigungen.
► Drücken Sie die Start-Taste.
► Prüfen Sie ob alle betätigten NOT-AUS-Taster an der
Stationssoftware angezeigt werden.
Kontrollieren Sie, ob bei Betätigung des Tasters die
Steuerung sofort abschaltet. Es muss eine Meldung
an der Benutzeroberfläche erscheinen und das Ab
-
blasen von Druckluft zu hören sein.
Sollte dies nicht der Fall sein, dann lassen Sie den Si
-
cherheitskreis durch autorisiertes Personal oder den
SIPLACE Service überprüfen und ggf. beschädigte
Komponenten tauschen.
► Wiederholen Sie diesen Vorgang für alle NOT-AUS-
Taster.
GEFAHR!
Ein Betrieb der Maschine mit defektem Sicherheitskreis
ist nicht gestattet.
