Major Maintenance Instandhaltungstätigkeit en Grundmaschine 5.2 .2 Durchführen der I nstandhaltungst ätigkeiten 48 Instandhaltungsanleitung SIPLACE SX1/SX2/DX1/DX2 5.2.2.4 5 . 2 . 2 . 4 R e in ig e n d e r S c h u t z h …
Major Maintenance
5.2.2 Durchführen der Instandhaltungstätigkeiten Instandhaltungstätigkeiten Grundmaschine
Instandhaltungsanleitung SIPLACE SX1/SX2/DX1/DX2 47
5.2.2.2
5.2.2.2 Prüfen und ggf. Reinigen/Austauschen des Druckluftfilters
Prüfen und ggf. Reinigen/Austauschen des Druckluftfilters
5.2.2.3
5.2.2.3 Reinigen/Austauschen des Kopf-Abluftfilters
Reinigen/Austauschen des Kopf-Abluftfilters
VORSICHT!
Um den Druckluftfilter zu kontrollieren bzw. auszutau
-
schen müssen Sie die Luftzufuhr sperren!

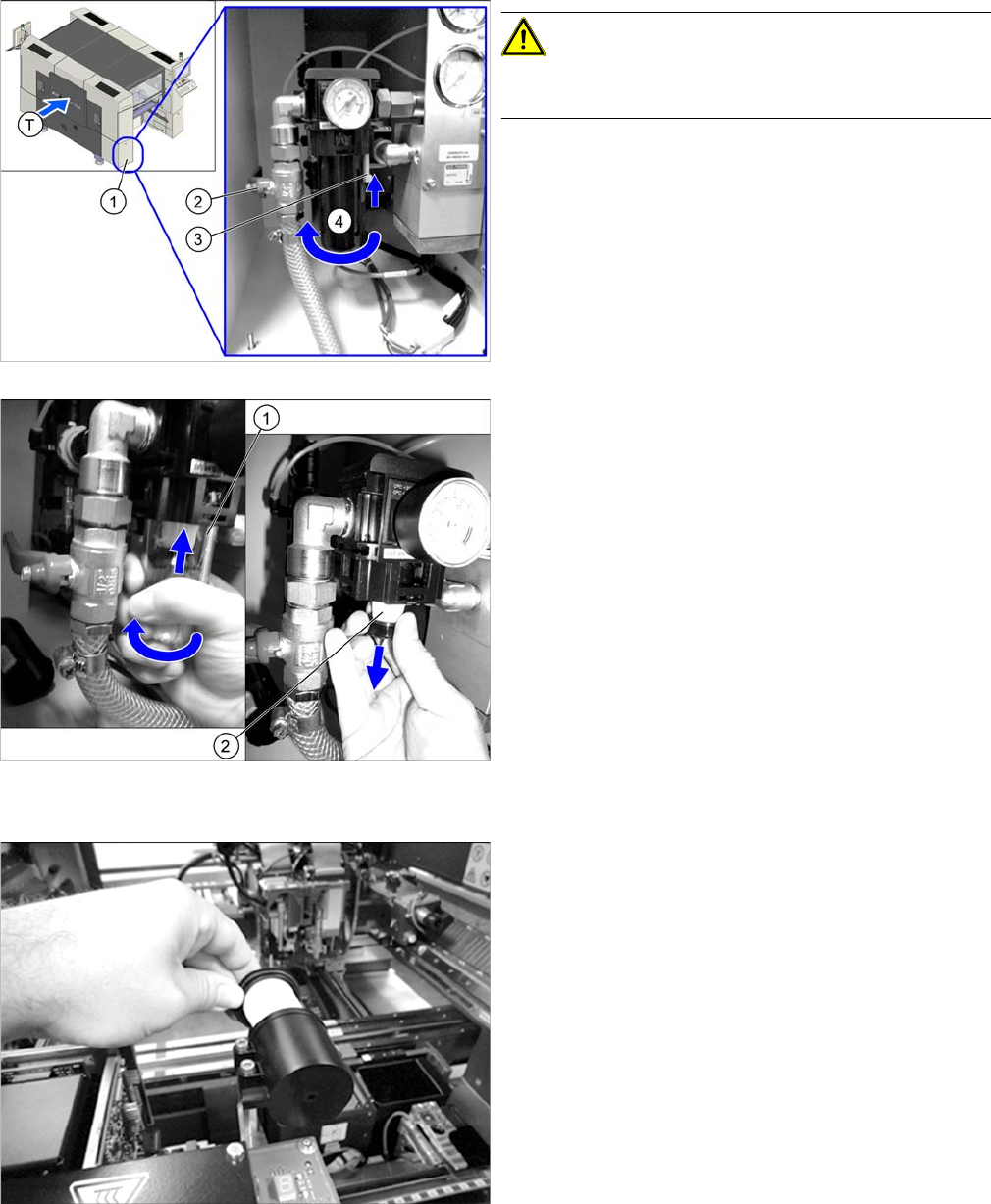

► Öffnen Sie die Abdeckung (1) zur Pneumatik.
► Schieben Sie den Hebel (2) für den Druckluftzufuhr
nach hinten, bis er in der Waagrechten steht.
► Alle Manometer müssen auf Null stehen.
► Schieben Sie den gelben Verschluss (3) der schwar
-
zen Schutzkappe hoch. Drehen Sie die Schutzkappe
und nehmen Sie diese ab.
► Drücken Sie den Glaskolben (1) nach oben und
schrauben Sie ihn ab.
► Schrauben Sie den Filter (2) heraus.
► Ziehen Sie den Filter der Druckluftwartungseinheit
heraus und kontrollieren Sie ihn auf Verschmutzun
-
gen.
► Sollte er verschmutzt sein, wechseln Sie ihn gegen
einen neuen aus. (Filter-Element 5 µm
[00355386
-
xx])
► Der Einbau erfolgt in umgekehrter Reihenfolge.
► Schrauben Sie den Kopfabluftfilter ab. Reinigen Sie
ihn mit einem Druckluftgerät oder tauschen Sie den
Filter bei starker Verschmutzung aus. (Filterelement
40 μm [03003717-xx])
Major Maintenance
Instandhaltungstätigkeiten Grundmaschine 5.2.2 Durchführen der Instandhaltungstätigkeiten
48 Instandhaltungsanleitung SIPLACE SX1/SX2/DX1/DX2
5.2.2.4
5.2.2.4 Reinigen der Schutzhauben
Reinigen der Schutzhauben
VORSICHT
ESD-Beschichtung
► Die Wahl des Reinigungsmittels für die Schutzhauben bedarf besonderer Vorsicht, um die
ESD-Beschichtung der Schutzhauben nicht zu beschädigen! Das Reinigungsmittel darf
keinesfalls sauer oder stark alkalisch sein, Ketone, Ester, Aromaten, halogenierte Kohlen
-
wasserstoffe, ätherische Öle oder ähnliches enthalten.

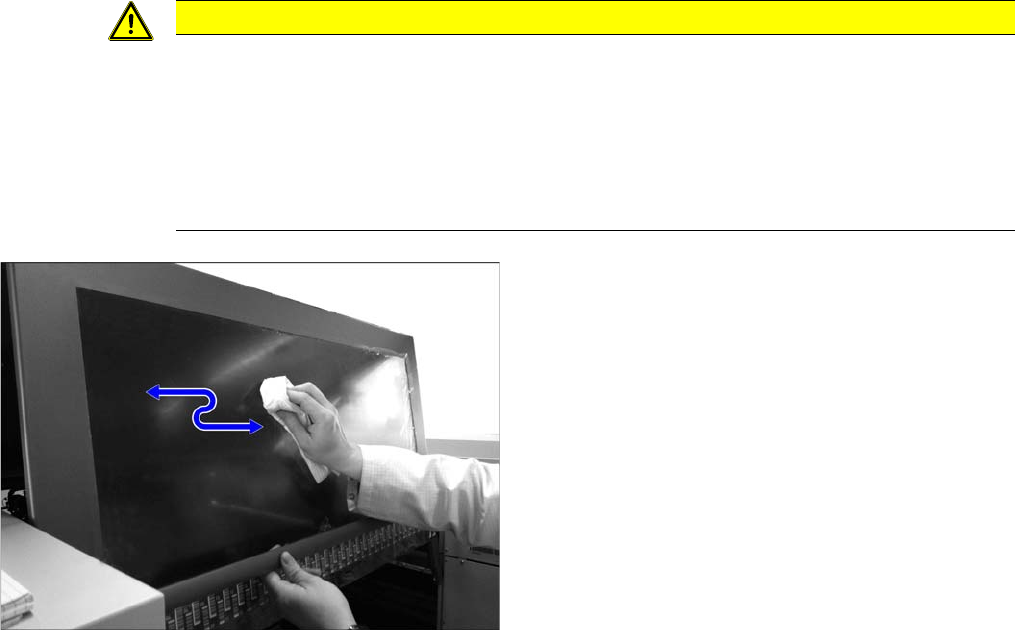

► Reinigen Sie die Schutzhauben mit geringem Druck, um die ESD-Beschichtung nicht zu
beschädigen!
► Kontrollieren Sie die Schutzhauben auf Verschmut
-
zungen.
► Falls nötig, reinigen Sie diese trocken mit einem flu
-
senfreien Tuch.
► Bei stärkeren Verschmutzungen verwenden Sie ein
flusenfreies Tuch und eine kleine Menge eines neut
-
ralen oder schwach alkalischen Reinigungsmittels.
► Wischen Sie nach dem Reinigungsvorgang mit kla
-
rem Wasser nach.
Major Maintenance
5.2.2 Durchführen der Instandhaltungstätigkeiten Instandhaltungstätigkeiten Grundmaschine
Instandhaltungsanleitung SIPLACE SX1/SX2/DX1/DX2 49
5.2.2.5
5.2.2.5 Prüfen/Reinigen/Austauschen der Gasdruckfedern an den Schutzhauben
Prüfen/Reinigen/Austauschen der Gasdruckfedern an den Schutzhauben
► Öffnen Sie die Schutzhauben.
► Wischen Sie die Gleitflächen der Gasdruckfedern mit
einem flusenfreien Tuch sauber.
► Öffnen und schließen Sie die Haube mehrmals hin
-
tereinander.
► Nun sollte kein Öl auf dem Kolben sichtbar sein. An
-
sonsten müssen die Gasfedern durch autorisiertes
Personal ausgetauscht werden. Für den Aus- und
Einbau lesen Sie die Serviceanleitung Ihrer Maschi
-
ne.
► Öffnen Sie die Schutzhaube.
► Ziehen Sie die Schutzhaube im horizontalen Bereich
ca. 30 cm zu sich heran und lassen Sie die Schutz
-
haube los.
Sollte sich die Haube nicht wieder komplett öffnen, so
müssen die Gasdruckfedern durch autorisiertes Per
-
sonal ausgetauscht werden.
Für den Aus- und Einbau lesen Sie die Serviceanlei
-
tung Ihrer Maschine.
► Ziehen Sie die Schutzhaube im vertikalen Bereich in
eine Stellung zwischen oberer und unterer Position
und lassen Sie diese los.
Die Haube muss frei stehen bleiben oder sich weiter
öffnen. Sollte die Haube von selbst zufallen, so
müssen die Gasdruckfedern durch autorisiertes Per
-
sonal ausgetauscht werden.
Für den Aus- und Einbau lesen Sie die Serviceanlei
-
tung Ihrer Maschine.
► Schließen Sie die Schutzhaube.
► Wiederholen Sie diese Schritte für alle Schutzhau
-
ben.
