Instandhaltungstätigkeiten Portal 5.5.3 Durchführen der Instandhaltungstätigkeiten
64 Instandhaltungsanleitung SIPLACE SX1/SX2/DX1/DX2
5.5.3.7
5.5.3.7 Austauschen des Schmiersystems am Loslager X-Achse
Austauschen des Schmiersystems am Loslager X-Achse
Je nach Version des Kopfhalters können verschiedene Schmiersysteme verbaut sein.
Dauer-Schmiersystem
Kopfhalter bis FS02:
► Ist ein Dauer-Schmiersystem verbaut (schwarze
Kappe an der Loslagerrolle), dann reinigen und fetten
Sie bei Bedarf die Laufflächen wöchentlich mit einem
SIPLACE-Reinigungstuch.
HINWEIS
Das Schmiersystem ist an Kopfhaltern bis FS02 optional.
Um den Instandhaltungsaufwand zu verringern kann der alte Schmieradapter mit einer
überarbeiteten Version ersetzt werden. Dabei wird ein zusätzlicher Halter montiert, so dass das
gleiche Schmiersystem wie bei der Y-Achse verwendet werden kann. Beachten Sie hierzu die
technische Information TI2011-11D04 "Nachrüstlösung Schmieradapter X-Achse".
► Dieser Schmieradapter kann an Kopfhaltern bis FS02 eingesetzt werden.
► Ein Austausch ist nur durch den SIPLACE-Service möglich.
► Schrauben Sie das Schmiersystem (1) ab.
► Reinigen Sie mit einem trockenen Tuch die Laufrollen
und Laufflächen des Schmieradapters.
► Verschieben Sie den Kopfhalter zweimal über die ge
-
samte Länge. Reinigen Sie anschließend nochmals
die Laufrollen und Laufflächen der Schmieradapter.
► Schrauben Sie die Schutzkappe des neuen Schmier
-
systems ab.
VORSICHT!
Achten Sie darauf den Filzeinsatz nicht zu deformieren!
► Schrauben Sie das neue Schmiersystem handfest
an.
► Wiederholen Sie den Vorgang ggf. am zweiten Por
-
tal.
Major Maintenance
5.5.3 Durchführen der Instandhaltungstätigkeiten Instandhaltungstätigkeiten Portal
Instandhaltungsanleitung SIPLACE SX1/SX2/DX1/DX2 65
Kopfhalter ab FS03:
► Nehmen Sie die Schutzkappe des neuen Schmieradapters ab.
► Schrauben Sie den neuen Schmieradapter handfest an.
► Befestigen Sie neben dem Schmieradapter einen Instandhaltungsaufkleber und notieren Sie darauf
den Tag des Tausches.
► Wiederholen Sie diese Schritte an allen Portalen.
Sehen Sie dazu auch...
4.3.2.2 Reinigen des Loslagers und der Auflagefläche X-Achse [ ➙ 30]

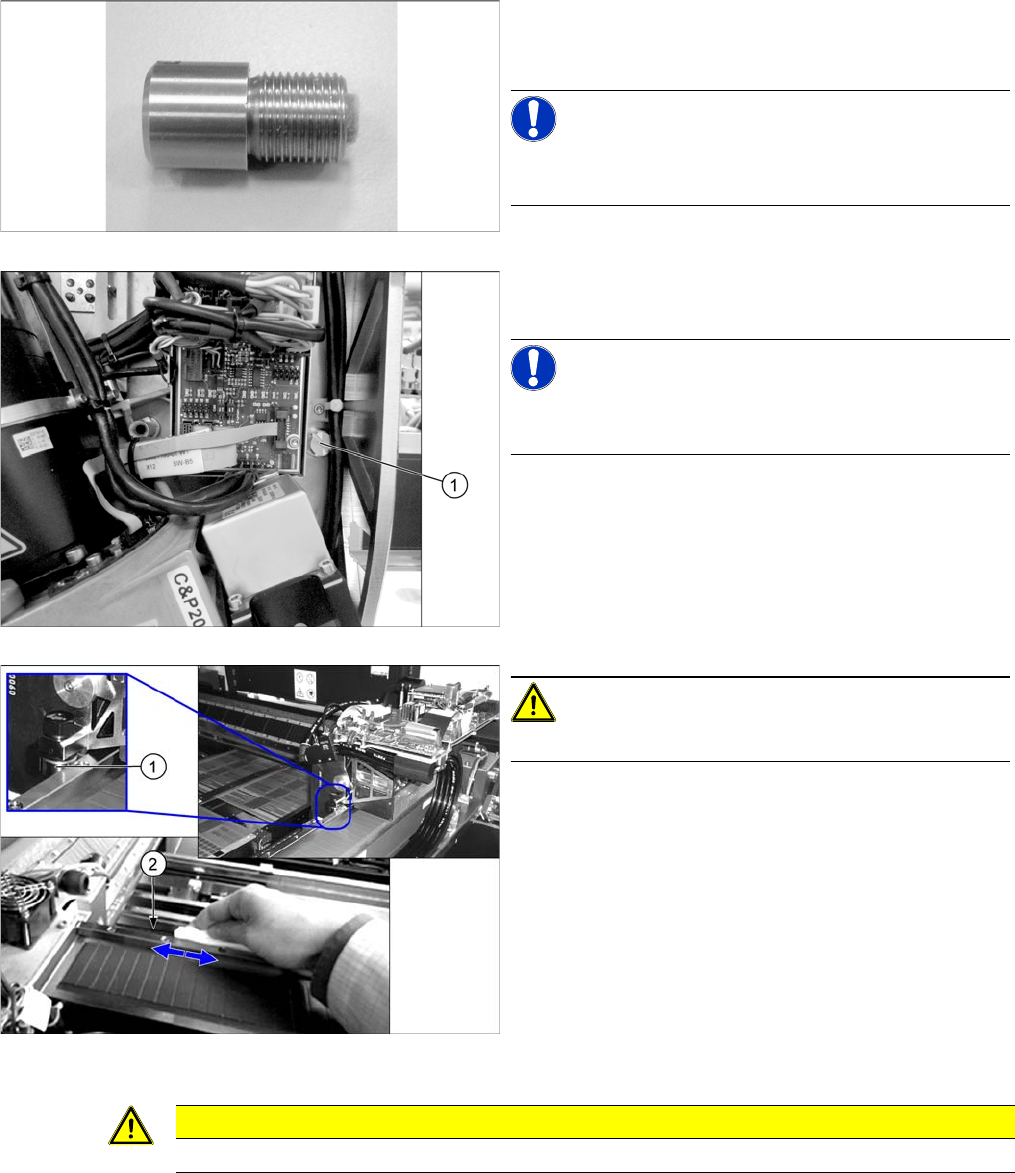

Dieser Schmieradapter kann an Kopfhaltern ab FS03
eingesetzt werden. Nur dort befindet sich eine passende
Bohrung.
HINWEIS!
Alle Kopfhalter an Maschinen mit SPS-Fähigkeit haben
mindestens FS03.
► Drehen Sie den alten Schmieradapter (1) mit einem
Schlitzschraubendreher heraus.
HINWEIS!
Befestigen Sie eventuell im Weg befindliche Kabel mit ei
-
nem Kabelbinder außen an der Kabelschelle.
VORSICHT!
Verwenden Sie kein chemisches Reinigungsmittel!
► Wischen Sie mit einem SIPLACE Reinigungstuch
das Loslager (1) der X-Achse und dessen
Auflagefläche (2) ab.
► Verschieben Sie den Kopfhalter zweimal über die ge
-
samte Länge. Reinigen Sie anschließend nochmals
die Laufflächen des Schmieradapters.
VORSICHT
Achten Sie darauf den Filzeinsatz nicht zu deformieren!
Major Maintenance
Instandhaltungstätigkeiten Portal 5.5.4 Abschließende Arbeiten
66 Instandhaltungsanleitung SIPLACE SX1/SX2/DX1/DX2
5.5.3.8
5.5.3.8 Austauschen des Schmiersystems am Loslager Y-Achse
Austauschen des Schmiersystems am Loslager Y-Achse
Sehen Sie dazu auch...
5.5.3.6 Reinigen des Maßstabs der Y-Achse [ ➙ 63]
4.3.2.3 Reinigen des Loslagers und der Auflagefläche Y-Achse [ ➙ 31]
5.5.3.4 Reinigen der Linearführungen der Y-Achse [ ➙ 62]
5.5.4
5.5.4 Abschließende Arbeiten
Abschließende Arbeiten
► Nur bei SW703.02 oder höher: Schalten Sie den Bestückautomaten ein und setzen Sie den War
-
tungszyklen-Zähler für die entsprechenden Baugruppen zurück.

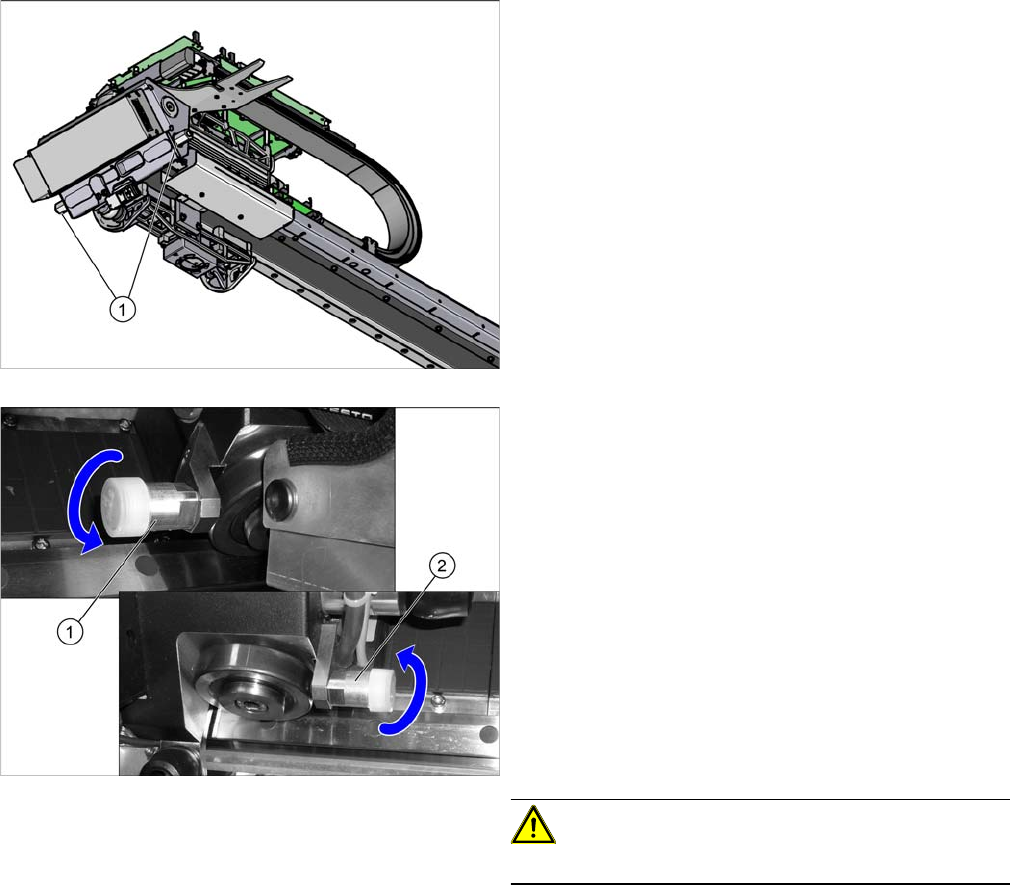

Übersicht der Schmiersysteme am Portal
Die Schmiersysteme befinden sich auf der Loslager-Sei
-
te des Portals! An jedem Portal befinden sich zwei
Schmiersysteme.
► Schrauben Sie die beiden Schmiersysteme (1) und
(2) des Portals ab. Ein Schmiersystem befindet sich
auf der Ihnen zugewandten, eines auf der Ihnen ab
-
gewandten Seite des Portals.
► Reinigen Sie mit einem trockenen Tuch die Laufrol
-
len, Linearführungen und Maßstäbe der Y-Achse.
► Verschieben Sie das Portal zweimal über die gesam
-
te Länge. Reinigen Sie anschließend nochmals die
Laufrollen und Linearführungen der Y-Achse.
► Schrauben Sie die Schutzkappen der neuen
Schmiersysteme ab.
VORSICHT!
Achten Sie darauf den Filzeinsatz nicht zu deformieren!
► Schrauben Sie die neuen Schmiersysteme handfest
an.
► Wiederholen Sie den Vorgang ggf. am zweiten Por
-
tal.
