9
1.2 炉内调宽丝杆润滑
对于炉内的调宽丝杆组件，丝杆必须清洁和润滑，推荐使用的油脂润滑 Krytox GPL227,推荐清洁调宽
丝杆的清洁剂 ALPHA Saponifier 或 Vigon Rc101。调宽丝杆清洗程序如下：
·在开始本操作前，确定炉子冷却并在常温状态。
·运输系统必须停止。
·请在调宽丝杆组件下面铺上一次性托盘。
·在调宽丝杆表面喷上清洁剂 ALPHA Saponifier 或 Vigon Rc101，并保持 3min 使清洁剂渗透到残渣
中。
·用软刷清洁丝杆，以下步骤要两个人完成。
A.将导轨移到最大板宽。
B.第一人将软刷放在调宽丝杆上，靠近移动板并放在导轨外侧，旋转丝杆使软刷随着丝套移动（当丝
套移动到最小板宽时，拿走软刷）
C.第二人将导轨的板宽从最大调节到最小。
D.当导轨移动到最小板宽时，软刷跟着导轨同样移到最小板宽。
E,再将软刷放在导轨内侧。
F.移动导轨到最大板宽。
G.当导轨移动到最大板宽时，软刷沿着丝杆同样移动。
H.重复步骤“B”到“G”直到丝杆上没有铁锈和残渣为止。
·用干净的抹布擦去丝杆上的残渣。
·循环导轨从“in”到“out”，再次擦拭丝杆。
·用润滑脂 Krytox GPL227 在丝杆表面涂上一定的长度，并移动导轨，使丝杆表面均匀布满润滑脂。
·移走托盘。
1.3 PCB 运输链条、中支链条、网带张紧方法及操作步骤
(1). PCB 运输链条张紧：

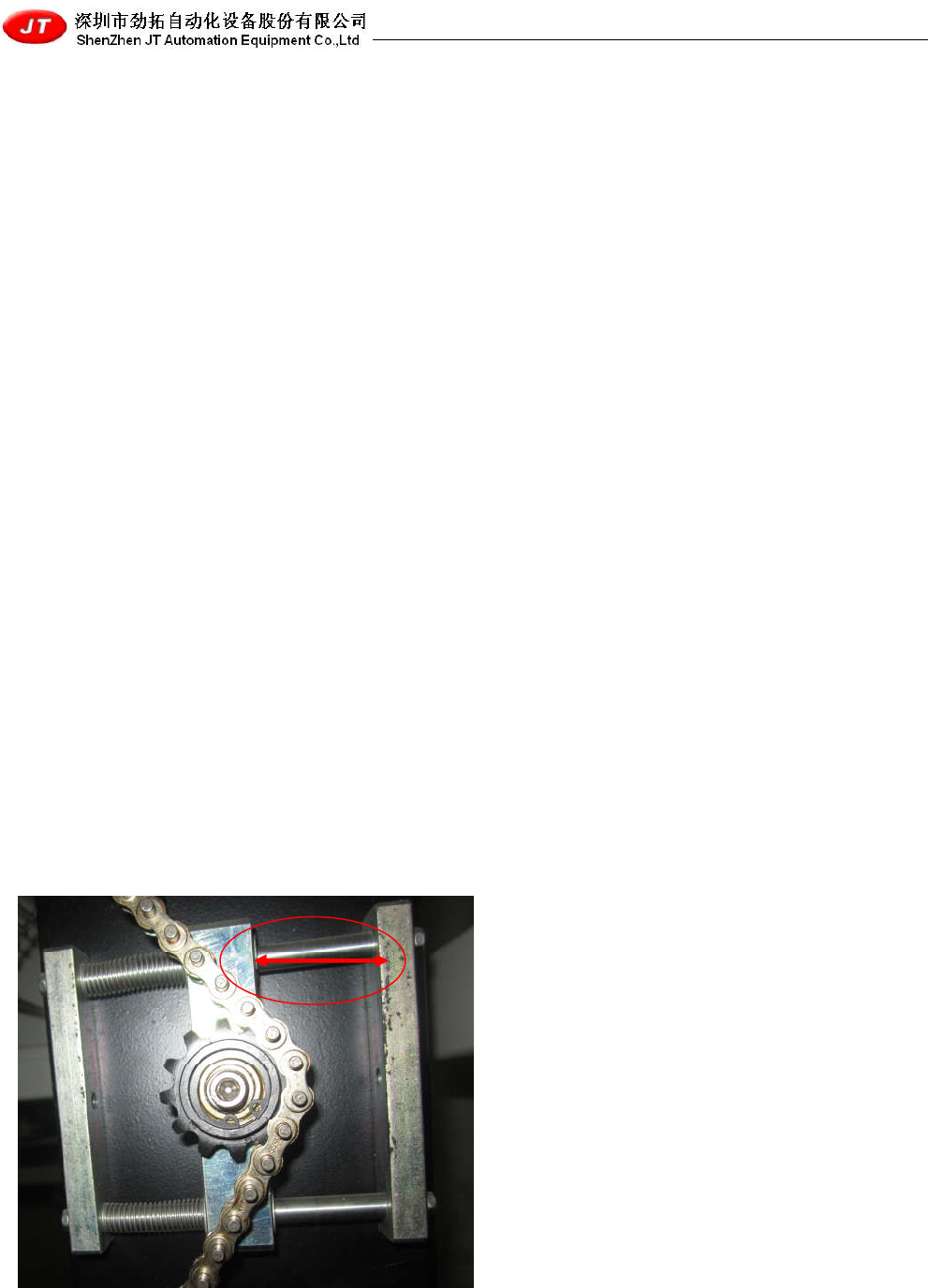

链条张紧范围示意图：
1.1.标示区域距离〉10mm 属于正常范围
10

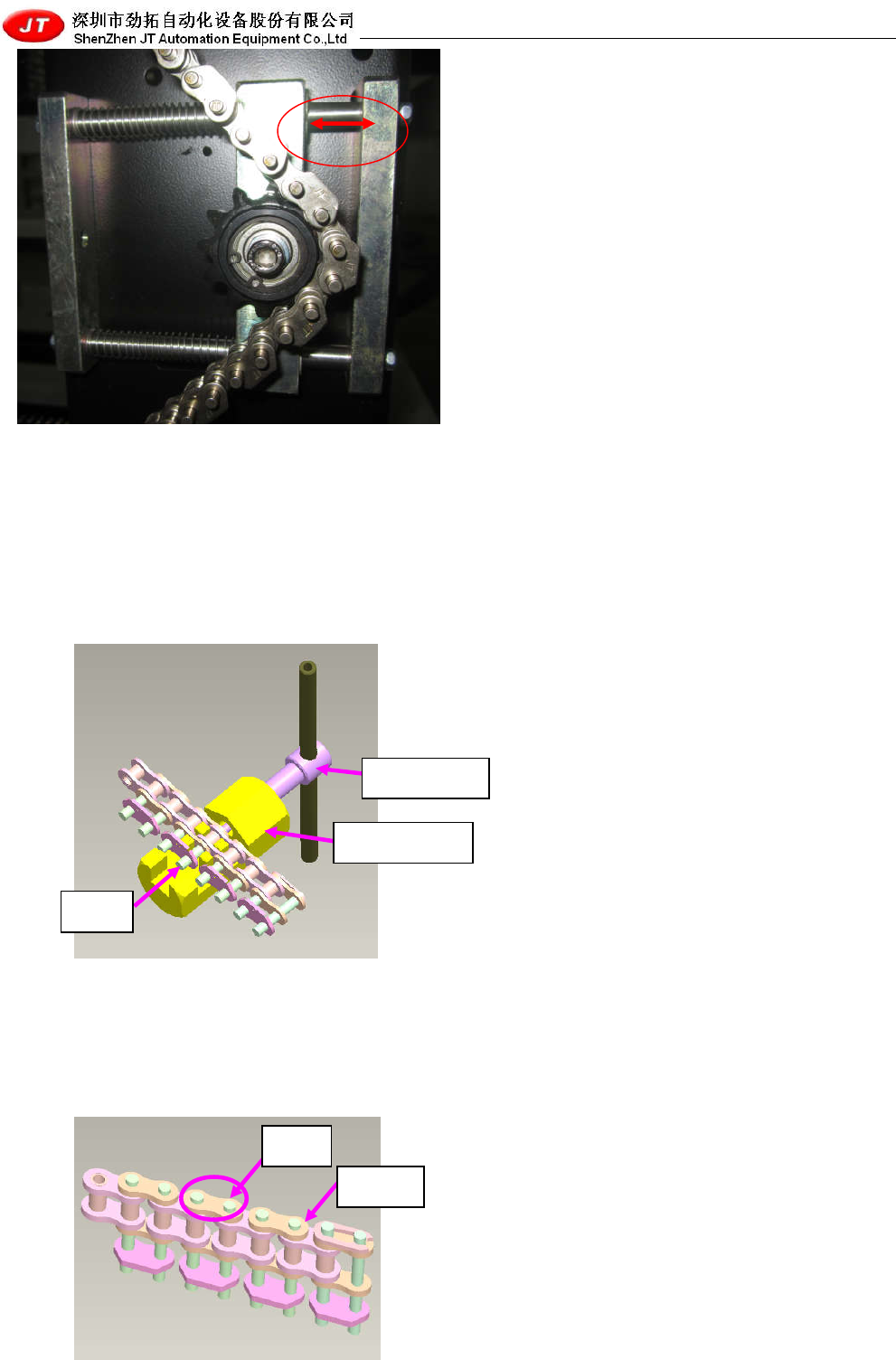

1.2. 标示区域距离〈5mm 时，链条张紧属于失效状态，
建议把运输链条截掉 1 扣。
当 PCB 运输链条长时间在高温下运转后，受到材料热胀冷缩的影响，PCB 运输链条材质会发生相应的
变化，出现变长现象，导致设备上的张紧机构失效，因此需对 PCB 运输链条的张紧力进行调整，调整方法
为：裁剪 PCB 运输链条长度。操作方法如下:
1.3 使用专用链条裁剪治具
操作方法：1.将 PCB 运输链条放入专用治具内。
2.用活动扳手固定专用治具。
3.旋转顶针，使 PCB 运输链条销轴脱离链条。
4.分开链条，即完成链条的裁剪。
1.4 磨机裁剪
操作方法：用磨机将上图中两销轴磨平，取下挡片，从另一侧取下两销轴连接的链珠即可。
专用轴
专用治具
顶针
顶针
挡片
11

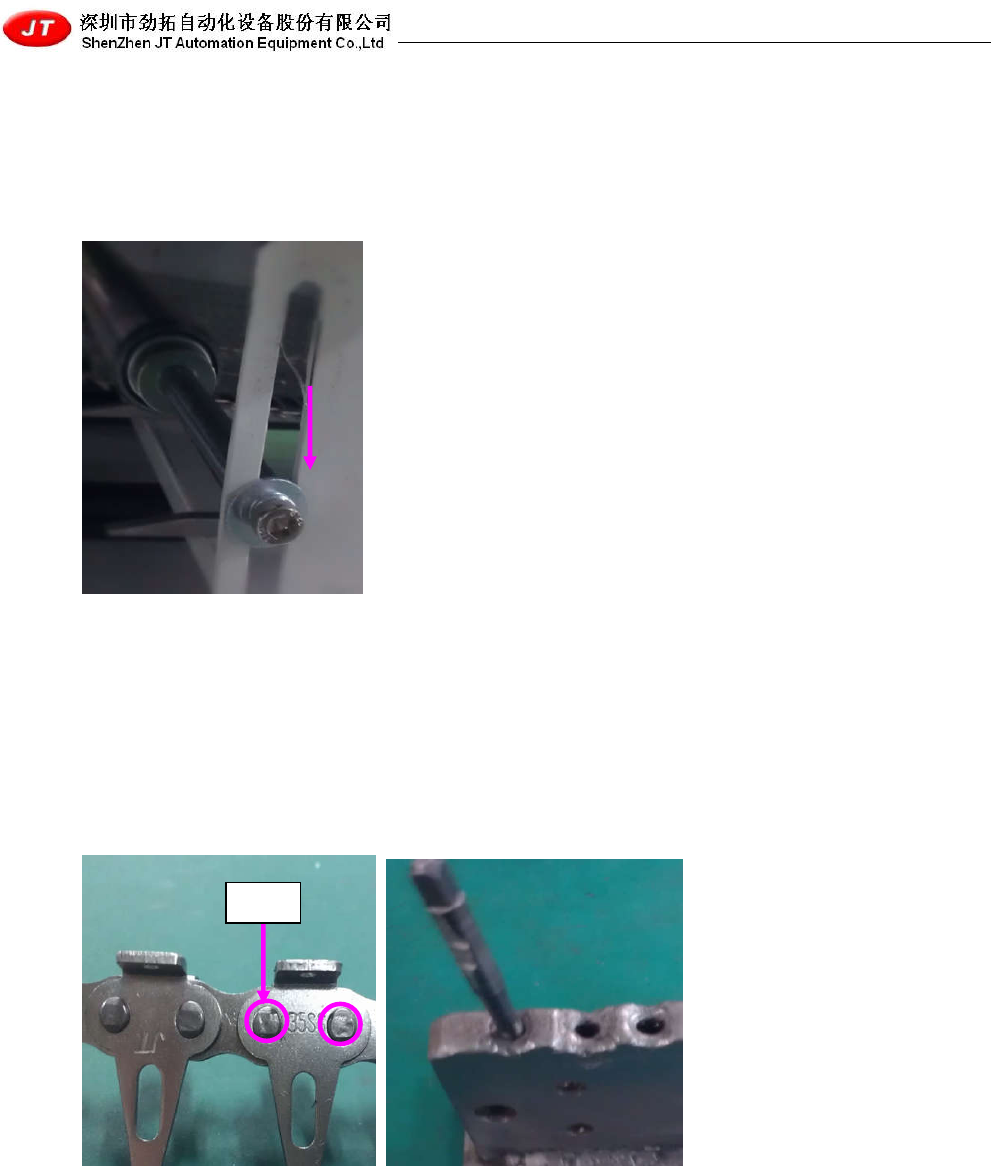

(2). 网带张紧：
当传输网带长时间在高温下运转后，受到材料热胀冷缩的影响，网带材质会发生相应的变化，出现变长
现象，导致网带张紧力不够，因此需对网带的张紧力进行调整，调整方法及步骤如下：
将出入口网带张紧滚筒向下压来调整网带张紧力，当网带张紧力调整到合适时（网带不出现抖动现象为
合适），并锁紧固定螺钉。如下图
操作方法：将入口、出口网带调整支架上的滚筒支杆向下调整，使其网带张力合适（网带不出现抖动
现象为合适）。
(3)中支链条张紧：
当中支链条长时间在高温下运转后，受到材料热胀冷缩的影响，中支链条材质会发生相应的变化，出现
变长现象，导致设备上的张紧机构失效，因此需对中支链条的张紧力进行调整，调整方法为：裁剪中支链
条或调整入口中支链条张紧块。操作方法如下：
1.1 裁剪中支链条
操作方法：
1.将中支链条销轴垂直放在治具孔内，用铁锤及专用顶针治具敲击链条销轴，使销轴脱离链条。分开即
可。
2.用磨机将链条两销轴磨平，取下挡片，从另一侧取下两销轴连接的链珠即可。
1.2 调整中支链条张紧块
顶针
