14 3 ）点检时如有部位超出 1 ± 0.5mm 范围，则需对该部位进行调 整 。 4 ）调整方法： 若图示中“ 1 ”点超出范围，则需对 “ 1 ”点相对应的零 件进行调整，调整步骤为： 01, 对“ 1 ” 点相对 应的中支 辅助 支撑 座进行调 整，调 节辅助 支承座 孔内机 米，使 支承 座抬高或 下降， 这样图示中“ 1 ”点高度则会随之抬高或下降；相同方 法对其他点位进行调整 。 （附图位置） 02. 对 “ 1 ” 点邻…
13

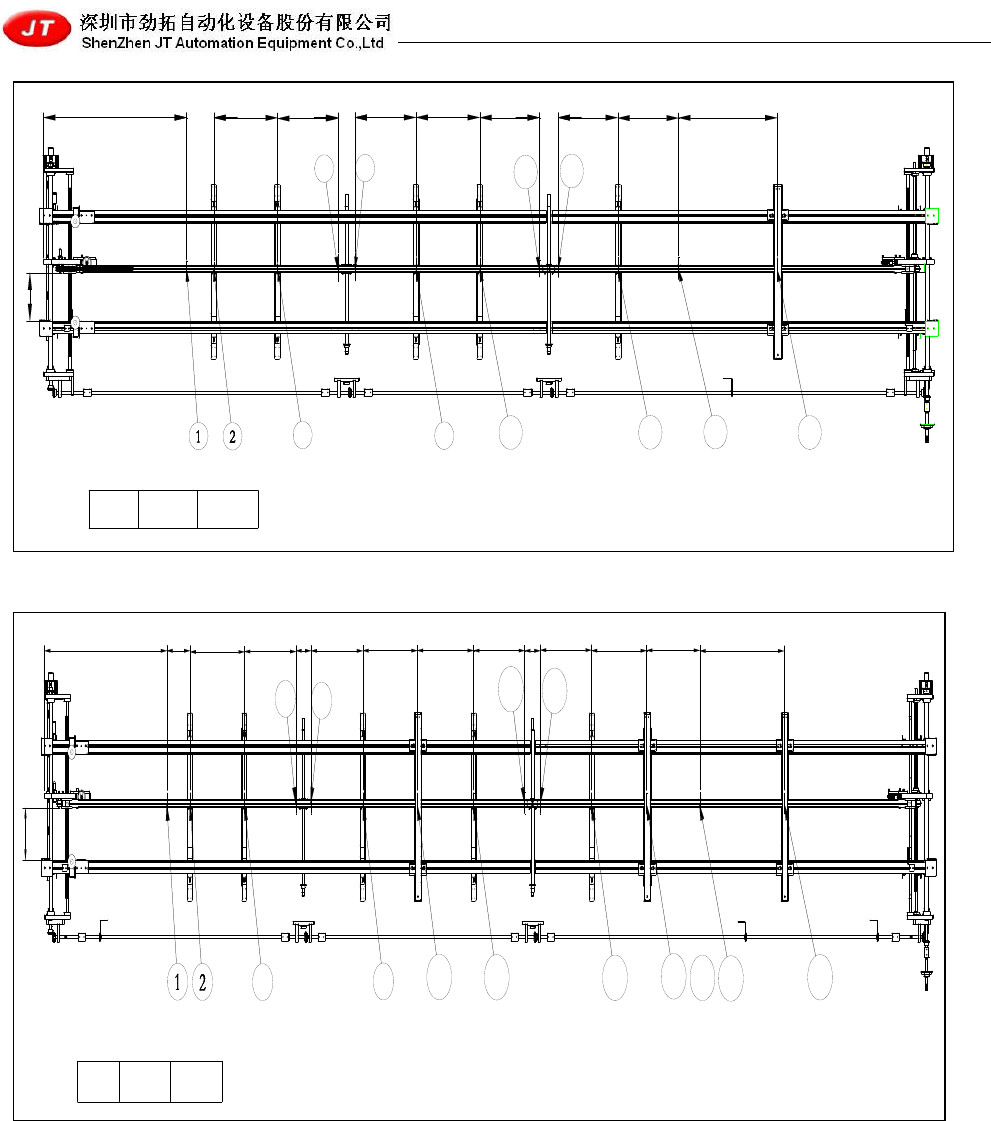

八温区（点检部位分布图）
十温区（点检部位分布图）
100 108160842
L
L
150mm
300mm
375
355
359 375
352 352
358
580
3
4
5
6 7
8
9
10
11 12
160 104 108842
L
L
150mm
300mm
375
355
357
375
388
352
352
380
366.5
580
3
4
5
6
7
8
9
10
11
12
13
14
15
14
3）点检时如有部位超出 1±0.5mm 范围，则需对该部位进行调整。
4）调整方法：

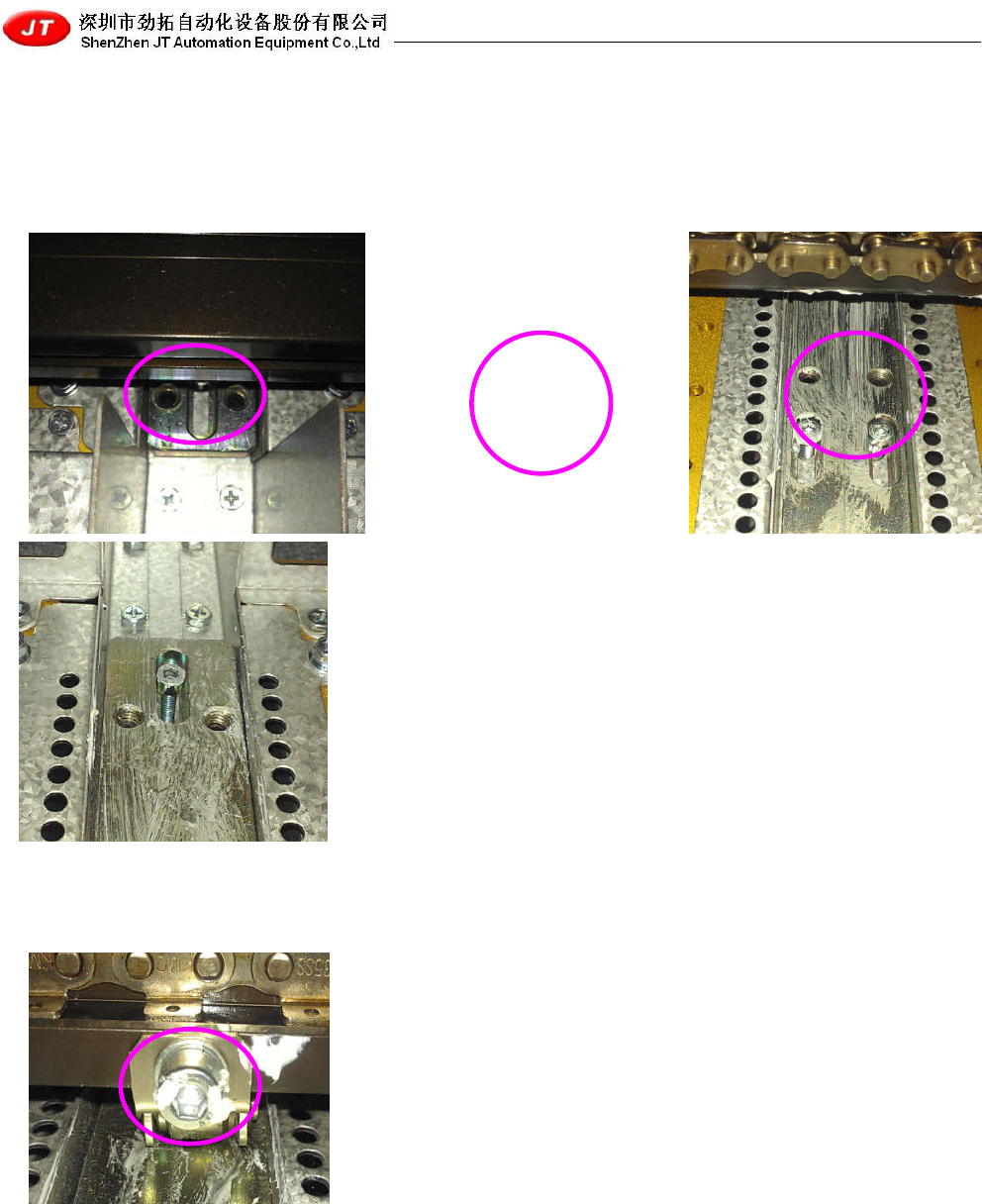

若图示中“1”点超出范围，则需对“1”点相对应的零件进行调整，调整步骤为：
01,对“1”点相对应的中支辅助支撑座进行调整，调节辅助支承座孔内机米，使支承座抬高或下降，
这样图示中“1”点高度则会随之抬高或下降；相同方法对其他点位进行调整。（附图位置）
02.对“1”点邻近的托轮座板进行微调（调整下图中固定托轮座的固定高度），使中支导轨抬高或下降，
这样图示中“1”点高度则会随之抬高或下降。（附图位置）
15
1.5 机器预防性点检与维护计划表
序号 项目 检查内容 正常状态 维护方法 时间
1
加热
系统
风机是否有异响 无 通知 JT 1 次/天
2 风机转速是否正常 是 通知 JT 1 次/天
3 温度是否稳定 是 测试仪测试温度 1 次/天
4 炉体上盖是否密闭有效 是 点检炉膛限位开关 1 次/ 周
5 炉内是否清洁无元器件等杂物 是 吸尘器清洁 1 次/周
6 炉内整流板有无助焊剂残留 无或很少 冷却后清洗液擦拭 1 次/ 周
7 炉内整流板上热电偶安装是否良好 无偏位 调整热电偶位置 1 次/ 周
8
冷却
系统
冷却区整流板上是否有助焊剂残留物 少 冷却后清洗液擦拭 1 次/ 2 周
9 冷却区是否有杂物 无 吸尘器清洁 1 次/2 周
10 冷凝器是否有助焊剂残留 少
冷却后清洗液浸泡刷洗（干
燥后装入机体）
1 次/ 2 周
11 冷水管是否水流通畅 是（N2 炉） 疏通阀门或通知 JT 1 次/天
12 冷凝器是否漏水 否（N2 炉） 通知 JT 1 次/天
13 冷水机内水是否洁净 是（N2 炉） 更换洁净水 1 次/季度
14 冷却箱内是否有助焊剂残留 少（N2 炉）
冷却后清洗液擦洗（干燥后
开机）
1 次/ 周
15 冷水机压力是否正常
高压表
1.2-2.5Mpa;环
保机
（1.2-2.7Mpa)
低压表
0.15-0.6Mpa
异常通知 JT 1 次/季度
16 冷水机水箱里的水位是否正常 无水位报警 每周定量补充水箱水位水量 次/周
17 冷水机制冷效果是否理想
冷水机本身制
冷可达到 5℃
检查温度设置是否合理，检
查压力是否正常，如有压力
不足、冷媒泄漏则重新灌装
氟利昂
次/半年
18 冷水机冷凝过滤网有无灰尘 无 吸尘器清理 1 次/周
19 电气 PC 键盘以及 UPS 表面是否清洁 洁净 用抹布沾清洗液擦拭 1 次/天
