11
(2). 网带张紧：
当传输网带长时间在高温下运转后，受到材料热胀冷缩的影响，网带材质会发生相应的变化，出现变长
现象，导致网带张紧力不够，因此需对网带的张紧力进行调整，调整方法及步骤如下：
将出入口网带张紧滚筒向下压来调整网带张紧力，当网带张紧力调整到合适时（网带不出现抖动现象为
合适），并锁紧固定螺钉。如下图
操作方法：将入口、出口网带调整支架上的滚筒支杆向下调整，使其网带张力合适（网带不出现抖动
现象为合适）。
(3)中支链条张紧：
当中支链条长时间在高温下运转后，受到材料热胀冷缩的影响，中支链条材质会发生相应的变化，出现
变长现象，导致设备上的张紧机构失效，因此需对中支链条的张紧力进行调整，调整方法为：裁剪中支链
条或调整入口中支链条张紧块。操作方法如下：
1.1 裁剪中支链条
操作方法：
1.将中支链条销轴垂直放在治具孔内，用铁锤及专用顶针治具敲击链条销轴，使销轴脱离链条。分开即
可。
2.用磨机将链条两销轴磨平，取下挡片，从另一侧取下两销轴连接的链珠即可。
1.2 调整中支链条张紧块
顶针
12

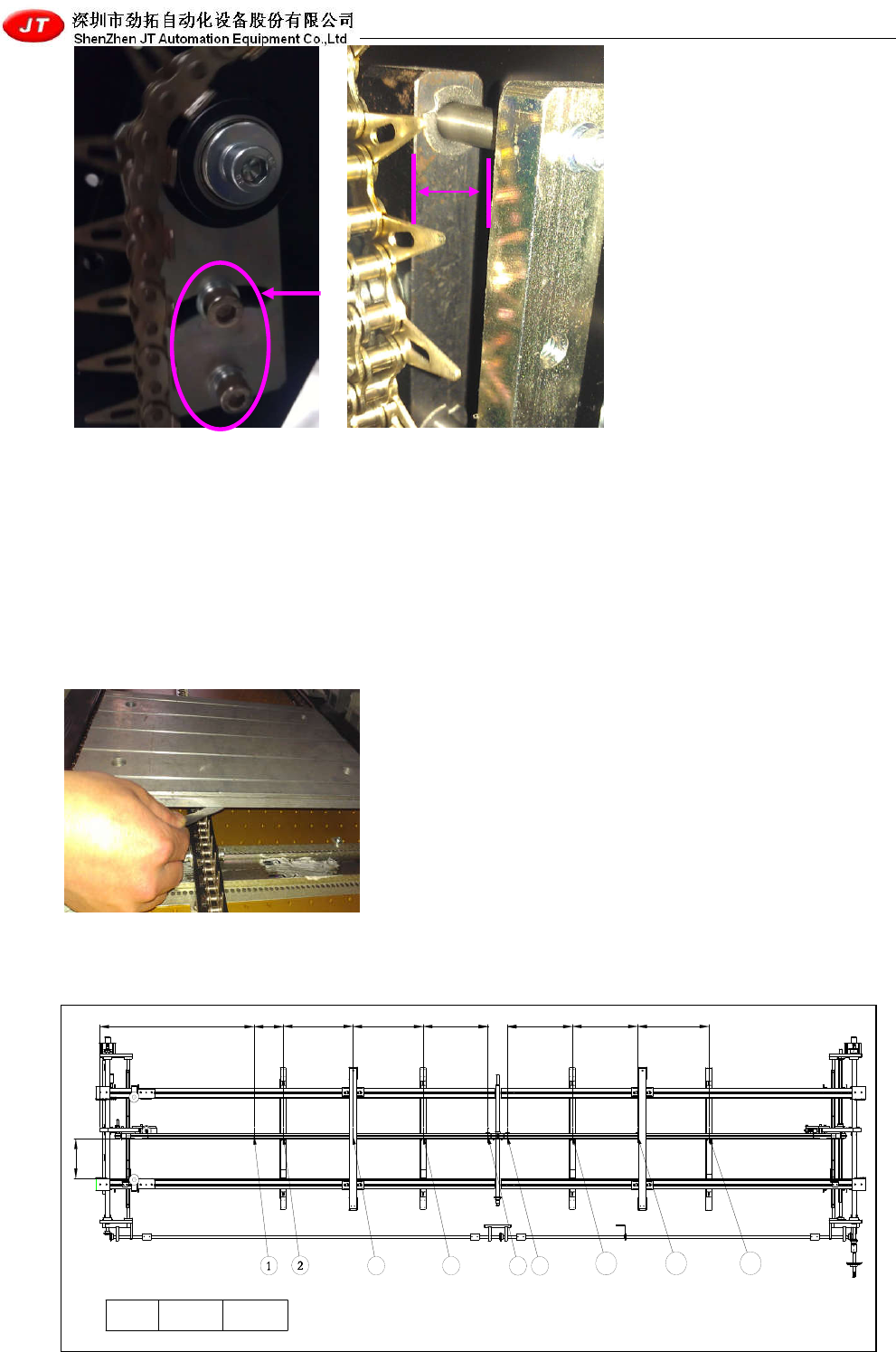

操作方法：松开张紧块固定螺丝，按箭头方向调整张紧块，当链条张力合适后（出口张紧机构间隙达
到 30mm，如上图所示），然后固定张紧块螺丝。
1.4 中央支撑系统年检说明
1.中支链条要求每年进行一次检查。
2.检查要求说明：
1）按图示方法对中支链条水平进行点检。
将标准测试板放在主传输链条上，然后把中支链条移至标准测试板下，用塞尺测量中支链条齿尖与标准
测试板底部之间的距离。（如图 1 所示）
图 1
2）点检部位如下图所示，要求中支链条齿尖与运输链条销轴之间的间隙控制在 1±0.5mm（要求中支
导轨距固定边 150mm 点检一次；距固定边 300mm 点检一次）。
六温区（点检部位分布图）
30
842 160 106
L
150mm
300mm
L
380
384 353 356
356 390
3
4
4 5
6
7 8
13
八温区（点检部位分布图）
十温区（点检部位分布图）
100 108160842
L
L
150mm
300mm
375
355
359 375
352 352
358
580
3
4
5
6 7
8
9
10
11 12
160 104 108842
L
L
150mm
300mm
375
355
357
375
388
352
352
380
366.5
580
3
4
5
6
7
8
9
10
11
12
13
14
15
