7 CI-GF2 800 过滤 器使用注意： 1、安装过滤器时，请在过滤器上方预留 260mm 的空间，以便于更换滤芯； 2、当过滤器中有水滴时，活性炭则已吸附饱和，必须立即更换滤芯； 3、当滤芯明显变色或附着大量杂质时，必须立即更换滤芯； 4、如果发 现过滤器出气 口流量明显变 小，可能是 小过滤器堵塞 造成的，此时 请检查过滤 器是否堵塞。
6
9．每月定期更换氮气过滤器内的活性碳和脱脂棉，如发黄时请及时更换，以免损坏仪表。
更换步骤如下：
1． 将过滤器两端氮气管接头取下，然后将玻璃管固定块螺丝松掉后把固定块旋开。
2． 将发黄的脱脂棉及活性碳更换掉。
3． 更换活性碳及脱脂棉后注意在玻璃管及玻璃管固定块连接处一周抹上黄油保证气密性良好。
玻璃管固定块
玻璃管
脱脂棉
活性碳
7

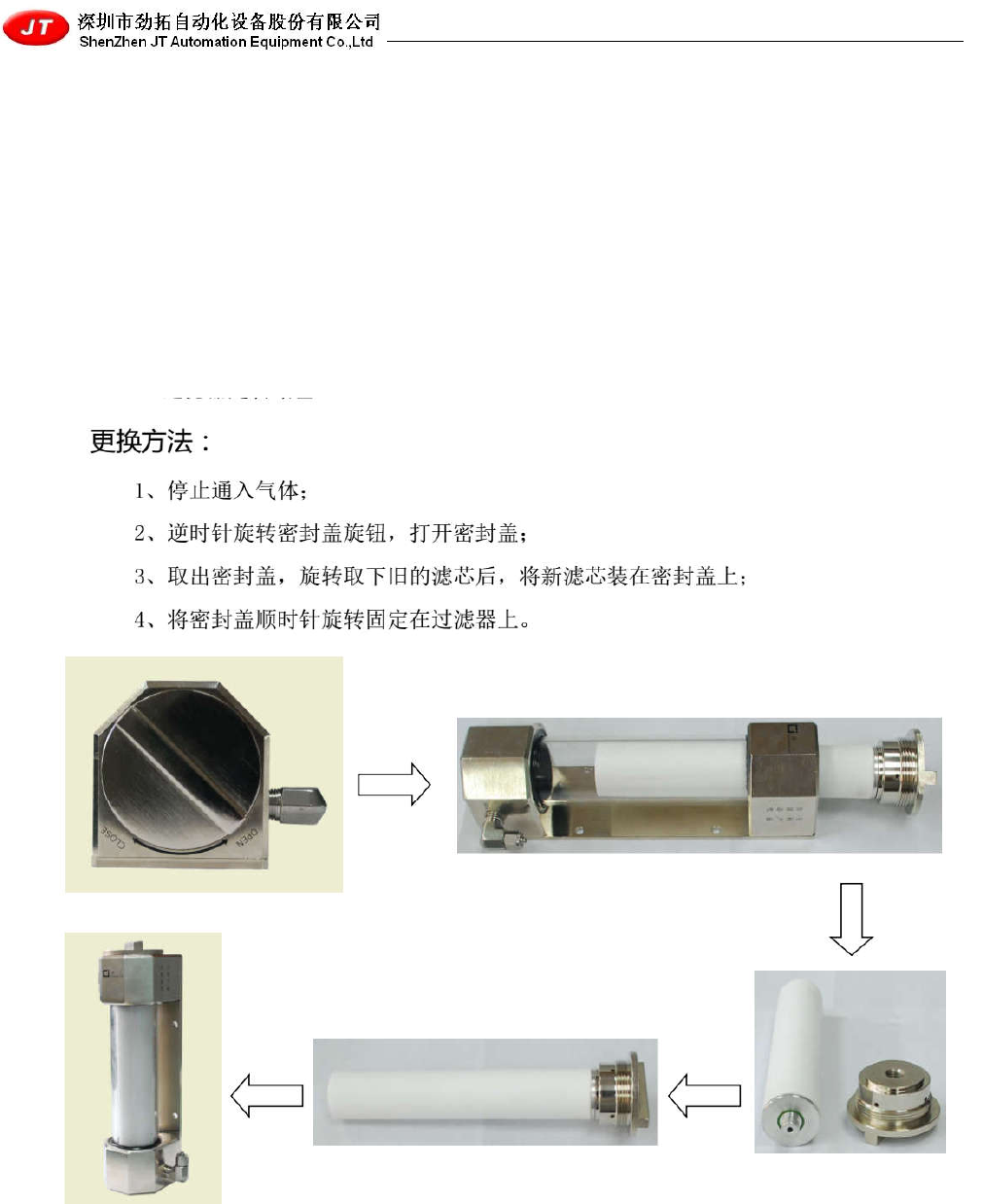

CI-GF2800 过滤器使用注意：
1、安装过滤器时，请在过滤器上方预留 260mm 的空间，以便于更换滤芯；
2、当过滤器中有水滴时，活性炭则已吸附饱和，必须立即更换滤芯；
3、当滤芯明显变色或附着大量杂质时，必须立即更换滤芯；
4、如果发现过滤器出气口流量明显变小，可能是小过滤器堵塞造成的，此时请检查过滤
器是否堵塞。
8
10.
定期检查机器各处的润滑情况（具体见下表）；
定期保养润滑表
警告：保养前必须先将各零部件上的助焊剂、灰尘、污垢或其它异物清理干净再上油！
润 滑 部
位编号
说 明 加油周期 推荐用油型号
1
机头各轴承及调宽链条 每月 钙基润滑脂ZG-2，滴点>80℃
2
同步链条、张紧轮及轴承 每月 钙基润滑脂
ZG-2
，滴点
>80
℃
3
机头运输链条过轮用轴承 每月 钙基润滑脂
ZG-2
，滴点
>80
℃
4
机头丝杆及传动方轴 每月 钙基润滑脂
ZG-2
，滴点
>80
℃
5
PCB运输链条
(计算机控制自动滴油润滑)
每天 杜邦Krytox GPL107全氟聚醚润滑油（耐温250℃）
6
中间调宽丝杆及导轴 每周 杜邦Krytox GPL227全氟聚醚润滑脂（耐温250℃），
滴点>300℃
7
中间导轨支撑轴 每周 杜邦
Krytox GPL227
全氟聚醚润滑脂（耐温
250
℃）
,
滴点
>300
℃
