7 Állomásbővítések Üzemeltetési útmutató SIPLACE S-27 HM
7.6 Finomkalibrálás Software-verzió: SR.503.xxKiadás: 07/2003 HU
186
7.6 Finomkalibrálás
7.6.1 Áttekintés
Finomkalibrálásnál a beültető automata offset-jét megmérik és ebből állapítják meg a korrekciós
értékeket. A 'Finomkalibrálás' mérési program a SITEST-program része. A mérési folyamat
részletes leírását a 'Finomkalibrálás' kezelési útmutatóban találja (Cikk-sz. 00191655-01)
VIGYÁZAT
A SITEST-programhoz valóhozzáférés jelszóval van védve. Csak a SIEMENSDEMATIC cég
technikusai vagy megfelelő képzettséggel rendelkező személyek hívhatják be és kezelhetik. 7
7.6.2 Rendszerfeltételek
A Finomkalibrálás alkalmazáshoz a következő rendszerfeltételeket kell teljesíteni:
Automatatípus S-27 HM
Állomásszámítógép-szoftver az 503.xx verziótól
SITEST az 503.xx verziótól
UTALÁS: 7
A finomkalibrálás csak a 12 szegmenses-Collect&Place-fejjel hajtható végre. 7
7.6.3 Mérő- és segédeszközök
A standard szállítási terjedelem tartalmazza:
–Mérőlap (üveglap fémkerettel)
– Mindkét oldalán ragasztható átlátszó fólia
– Világító egység
– CERAM-alkatrészek a 12 szegmenses-Collect&Place-fej szállítójában
Üzemeltetési útmutató SIPLACE S-27 HM 7 Állomásbővítések
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 7.6 Finomkalibrálás
187
7.6.4 A gép működésének leírása
Nagyszámú CERAM-alkatrészt egy ragasztófóliával ellátott üveglapra ültetnek be. A CERAM-
alkatrészek felső oldalának sarka referenciajelet tartalmaz. Ezeknek az alkatrész-jeleknek a
közvetlen szomszédságában az üveglapon szintén találhatók referenciajelek.

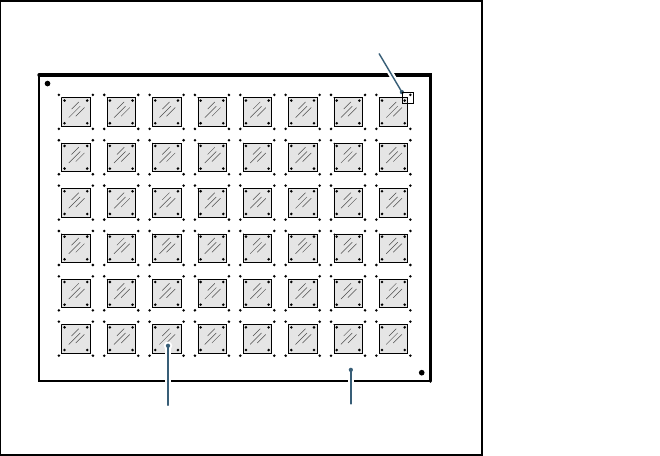

7.6 - 1 ábra A finomkalibrálás elve
A nyomtatott áramköri lap kamerája közvetlenül a beültetés után négy képsorozatot vesz fel a
nyomtatott áramköri lap és az alkatrész hozzá tartozó referenciajeleiről. Azután a
kiértékelőprogram segítségével meghatározza a beültetési offset-et X/Y-irányban és a
szögeltérést Φ. Az offset-értékekből állapítják meg a korrekciós értékeket, és azokat beírják az
automata FK_off.ma adatállományába.
7.6.5 Mérési üzemmódok
A mérésnél a következő üzemmódok közül lehet választani:
– Egyetlen beültetőfej értékeinek mérése.
– Egy feldolgozási tartomány minden beültető fejéhez tartozó értékek mérése.
– A teljes automata értékeinek mérése.
A mérés a CERAM-alkatrészek újbóli beültetésével vagy anélkül tetszőleges számban
ismételhető.
Üveg-alkatrészek Üveglap
A nyomtatott áramköri lap kamerájának látómezője
7 Állomásbővítések Üzemeltetési útmutató SIPLACE S-27 HM
7.6 Finomkalibrálás Software-verzió: SR.503.xxKiadás: 07/2003 HU
188
7.6.6 Mért értékek megjelenítése és kiértékelése
A mért értékek grafikusan megjeleníthetők a képernyőn és lemezre menthetők. A következő
megjelenítési módok közül lehet választani:
– Minden egyes beültetőfej mért értékeinek megjelenítése.
– Minden egyes szegmens mért értékeinek megjelenítése
– Az X- ill. Y-irány ill. a szögmérés mért értékeinek megjelenítése.
