7.7.3 Működési mód
A pipetták a pipetta-garázsokban helyezkednek el, és egy mozgatható zárólemez rögzíti őket.
Egy pneumatikus henger tudja a zárólemezt 12 mm-rel eltolni. A zárólemez állása szerint
minden pipetta rögzítve van, vagy szabadon mozgatható. Ha nem történik pipetta-csere, a
zárólemez mindig "zárt" helyzetben található.
A pipettacserélő egyes tárain mindig van egy pozíciójel a hely felismeréséhez. A tárak helyei a
pipettacserélőn 1-től 5-ig számokkal vannak jelölve. A pipetta-garázsok a tárakban 1-től 6-ig
vannak beszámozva (lásd: 7.7 - 2. ábra).
UTALÁS 7
Külön tárak a SIEMENSDEMATIC-kal történt megbeszélés után elkészíthetők és külön jelölést
kapnak. 7
Egy pipetta elvitele
– A Collect&Place-fejek Z-tengelye lemegy.
– A zárólemez (2. poz. az 7.7 - 2. ábrán) kinyílik és a pipetták szabadok.
– A pipettát a Collect&Place-fejek szegmensei felveszik.
– A Z-tengely felmegy.
Egy pipetta lerakása
– A zárólemez (2. poz. az 7.7 - 2. ábrán) kinyílik és a pipetták szabadok.
– A Collect&Place-fejek Z-tengelye lemegy, és lerakja a pipettát.
– A zárólemez lezár.
– A Collect&Place-fejek Z-tengelye felmegy.
A hibás pipetták kidobása
– A kidobó berendezésen ( 4/5. poz. az 7.7 - 1. ábrán) a Collect&Place-fej Z-tengelye 14 mm-re
lemegy, és így szállítja a hibás pipettát a kidobóberendezés furatába.
– A Z-tengely újra felmegy és a pipettát a szegmens rugóhuzaljai lehúzzák.
– A pipetta beleesik a felfogótartályba ( 6. poz. az 7.7 - 1. ábrán).
7 Állomásbővítések Üzemeltetési útmutató SIPLACE S-27 HM
7.7 Pipettacserélő a 6 szegmenses Collect&Place-fejhez Software-verzió: SR.503.xxKiadás: 07/2003 HU
192

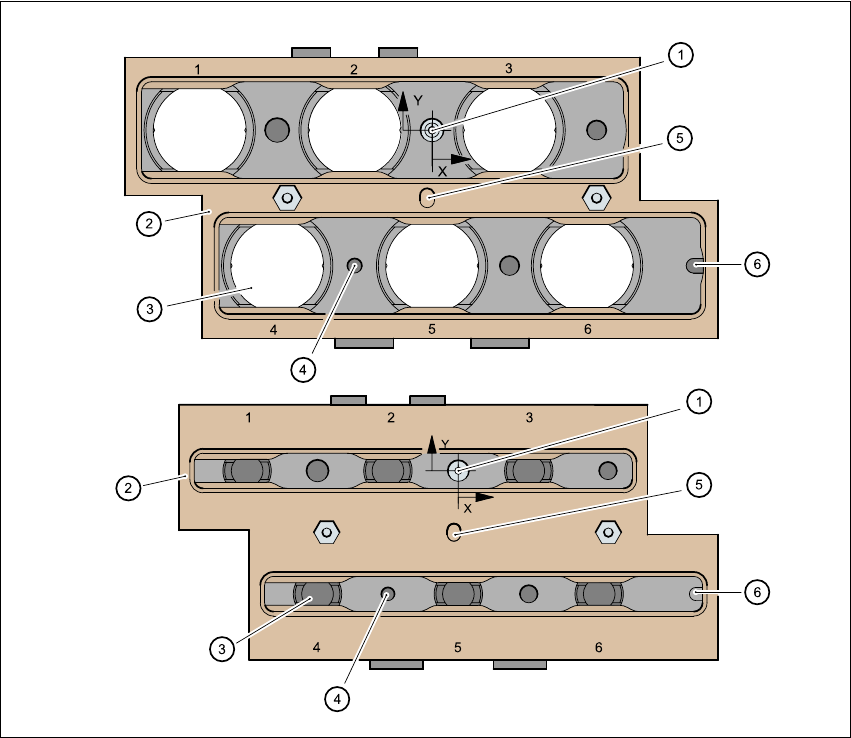

7.7 - 2 ábra Áttekintő - tár és pipetta-garázs, pipettacserélő,
6-szegmenses-Collect&Place-fej
(1) Pozíciójel
(2) Zárólemez
(3) Pipetta-garázs (9xx/8xx)
(4) Furat a hengeres szeghez a tárak központosításához
(5) Furat a tolómechanizmus hengeres szegéhez
(6) Hosszirányú lyuk a hengeres szeghez a tárak központosításához
Üzemeltetési útmutató SIPLACE S-27 HM 7 Állomásbővítések
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 7.7 Pipettacserélő a 6 szegmenses Collect&Place-fejhez
193
7.7.4 Kezelési útmutatás
Æ A pipettatárat különböző pipettatípusokkal lehet feltölteni egy pipettacsaládon belül, pl.: a 8-
as tárat 821, 822, 823 stb. pipettatípusokkal, a 9-es tárat 911, 914 stb. típusokkal.
UTALÁS 7
A tárakat a gépen kívül töltse fel, és mindig csak komplett tárakat cseréljen ki. 7
Æ Nyissa fel a zárólemezt és dugja be a pipettákat a pipetta-garázsokba.
Æ Zárja le a zárólemezt, hogy a pipetták ne eshessenek ki a tárakból.
VIGYÁZAT! 7
A tárakat csak akkor lehet feltölteni, ha minden pipetta, ami a Collect&Place-fejnél található,
visszakerült a tárába. 7
Æ A pipettacserélő programozása a UNIX ill. SIPLACE Pro hálózati számítógép üzemeltetési
útmutatójában van leírva.
UTALÁS 7
Æ Kerülje el, hogy alkatrészek a tárakra essenek. Ez ahhoz vezethet, hogy a zárólemez
beszorul.
Æ Kerülje el azt is, hogy az alkatrészek a szállítók szabad helyeire essenek. Az alkatrészek
letapadnak a mágneslécre. Az AR-asztalra nem megfelelően helyezett szállítók révén az
automata működése megszakadhat. Ezért a tárakat és a szabad helyeket rendszeresen
tisztítsa meg.
