3 Műszaki adatok Üzemeltetési útmutató SIPLACE S-27 HM
3.6 Kezelőelemek Software-verzió: SR.503.xxKiadás: 07/2003 HU
86
3.6.3.1 Kezelőelemek az automata be- és kiadó oldalán
Az automata be- és kiadó oldalán lévő kezelőelemek azonosak.
Vész-leállító nyomógomb, indító és leállító nyomógomb
A NYÁK szállítószalag be-, ill. kiadó oldalán egy-egy vész-leállító nyomógomb, indító
nyomógomb és leállító gomb található. A vész-leállító nyomógomb elhelyezését úgy választották
ki, hogy azt mindenhonnan könnyen és gyorsan el lehessen érni.
Karbantartási, szerviz- és beállítási munkáknál ezenkívül fontos, hogy szabad rálátás legyen a
beültető fejekre és a beültetési területre, hogy a gépen belüli folyamatokat ellenőrizni lehessen.
Ez különösen a tesztelési szakaszokra érvényes vagy ha például egyes funkciók ütköztek.
Kulcsos kapcsoló
A kulcsos kapcsoló a NYÁK-kiadó szalagjának kezelőpultján található. Csak a beállítási és
szerviz-munkákhoz szükséges és ezért ergonómiailag az indító és a leállító nyomógomb
közelében van elhelyezve.
Főkapcsoló
A főkapcsoló az áramellátás része és ezért a NYÁK-beadó szalag bal oldalán van elhelyezve.
Mivel kizárólag a szerviz- és karbantartási munkákhoz szükséges, ergonómiailag a kezelési
gyakoriságra való tekintettel van elhelyezve.
3.6.3.2 Kezelő elemek az automata konzolján
Állomás-számítógép, képernyő és billentyűzet
A konzolra az állomás-számítógép, a képernyő és a billentyűzet fel van szerelve. Úgy vannak
elhelyezve, hogy az 1,60 m-nél magasabb személyzet könnyen elérhesse.
AR-Bar-kód leolvasó
A két alkatrészkocsi az alkatrészek előkészítéséhez az automata jobb és bal oldalán van
elhelyezve. Ezen okból az AR-Bar-kód leolvasó a középső konzolra van felszerelve. Ez jó
ergonómiai munkát tesz lehetővé az alkatrészek felszerelésének és utántöltésének
ellenőrzésénél.
Üzemeltetési útmutató SIPLACE S-27 HM 3 Műszaki adatok
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 3.7 Portálok
87
3.7 Portálok
3.7.1 Helyzet
3

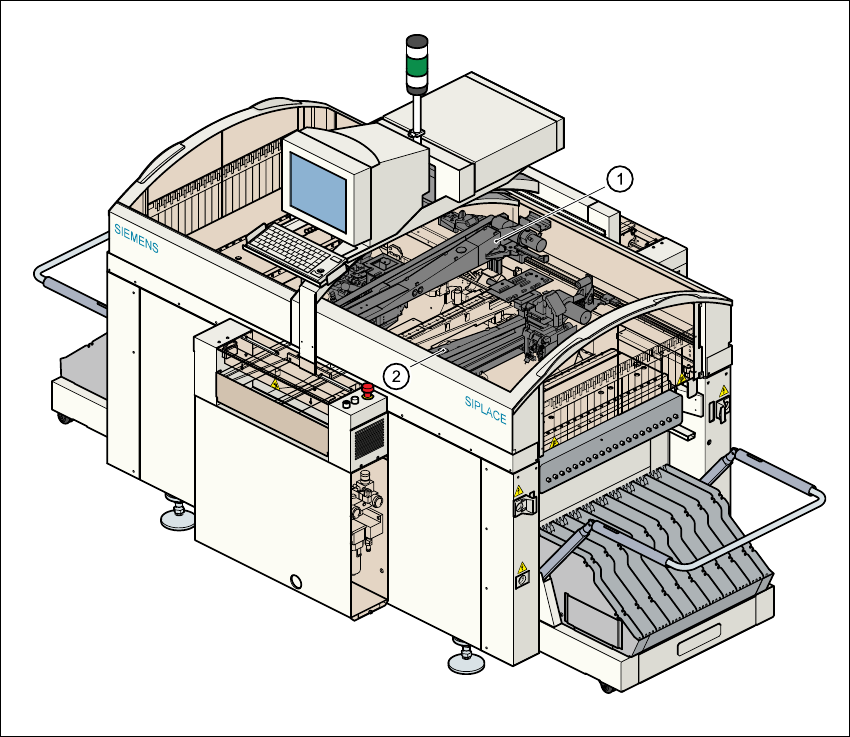

3.7 - 1 ábra A portálok helyzete
(1) 1. portál
(2) 2. portál
A portálrendszer a következő funkciócsoportokból áll:
– X-tengely és
– Y-tengely.
3 Műszaki adatok Üzemeltetési útmutató SIPLACE S-27 HM
3.7 Portálok Software-verzió: SR.503.xxKiadás: 07/2003 HU
88
3.7.2 Az X-tengely felépítése
3
3.7 - 2 ábra Az X-tengely felépítése
Az X-tengely lényegében a következő fő alkatrészekből áll:
– Portálkirakó (1)
– Fejtartó (2)
– X-tengelymérő rendszer (3)
– X-vezetőrendszer (4)
– X-háromfázisú váltakozóáramú szervomotor (5)
– Fogazott ékszíj (6)
A fejtartó a következő elemeket tartja:
– Alsó-portálkamera (a NYÁK érzékelő rendszer NYÁK-kamerája)
–Fejlemez
– Az X-tengely mérő rendszerének mérőfeje
– Collect&Place- beültetőfej
