3 M ű szaki adatok Üzemeltetési útmutató SIPLACE S-27 H M 3.8 Beültet ő fejek Software-verzió: S R.503.xxKiadás: 07 /2003 HU 90 3.8 Beültet ő fejek 3.8.1 12 szegmenses C ollect &Place -fej st anda rd-AR-k ameráva l 3…
Üzemeltetési útmutató SIPLACE S-27 HM 3 Műszaki adatok
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 3.7 Portálok
89
3.7.3 Az X-tengely műszaki adatai
3
3.7.4 Az Y-tengely felépítése
Az Y-tengely lényegében a következő fő alkatrészekből áll:
– Y-háromfázisú-váltakozóáramú-szervomotor
– Y-fogazott-ékszíj
– Y-vezetőrendszer
– Y-tengelymérő rendszer
Minden Y-tengelyt egy háromfázisú váltakozóáramú szervomotor hajt meg. Egy ütközésgátló-
kapcsolás korlátozza a portálok elmozdulási útjait egymással szemben.
3.7.5 Az Y-tengely műszaki adatai
3
Meghajtás Háromfázisú váltakozóáramú szervomotor /
fogazott ékszíj
Max. sebesség 2,5 m/s.
A portálok elmozdulási útja 620 mm
Útmérő rendszer Lineáris fém mérőléc
A mérőléc hossza 646 mm
Felosztás 1 µm
Meghajtás Háromfázisú váltakozóáramú szervomotor /
fogazott ékszíj
Max. sebesség 2,5 m/s.
A portálok elmozdulási útja 942 mm
Útmérő rendszer Lineáris fém mérőlécek
A mérőléc hossza 1002 mm
Felosztás 1 µm
3 Műszaki adatok Üzemeltetési útmutató SIPLACE S-27 HM
3.8 Beültető fejek Software-verzió: SR.503.xxKiadás: 07/2003 HU
90
3.8 Beültető fejek
3.8.1 12 szegmenses Collect&Place-fej standard-AR-kamerával
3

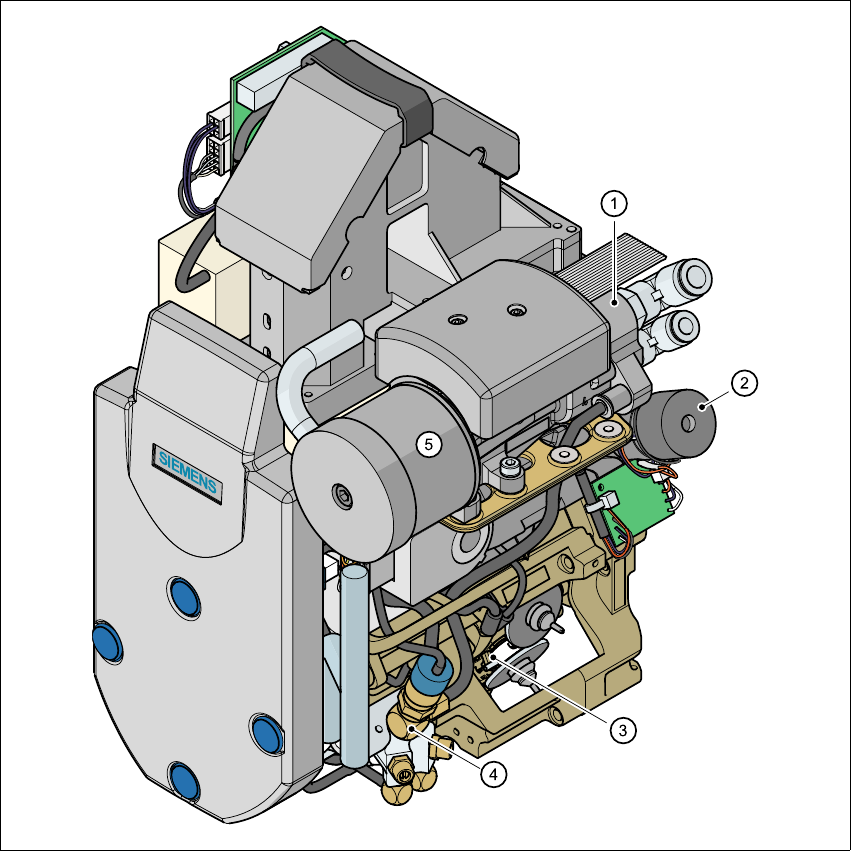

3.8 - 1 ábra 12 szegmenses-Collect&Place-fej - funkciócsoportok 1. rész
3
(1) Vákuum-előállító
(2) Forgató állomáshoz, DP-tengely
(3) 12-szegnyerges csillagfej, DR-tengely
(4) Fúvólégszelep
(5) Hangtompító
Üzemeltetési útmutató SIPLACE S-27 HM 3 Műszaki adatok
Software-verzió: SR.503.xx Kiadás: 07/2003 HU 3.8 Beültető fejek
91
3

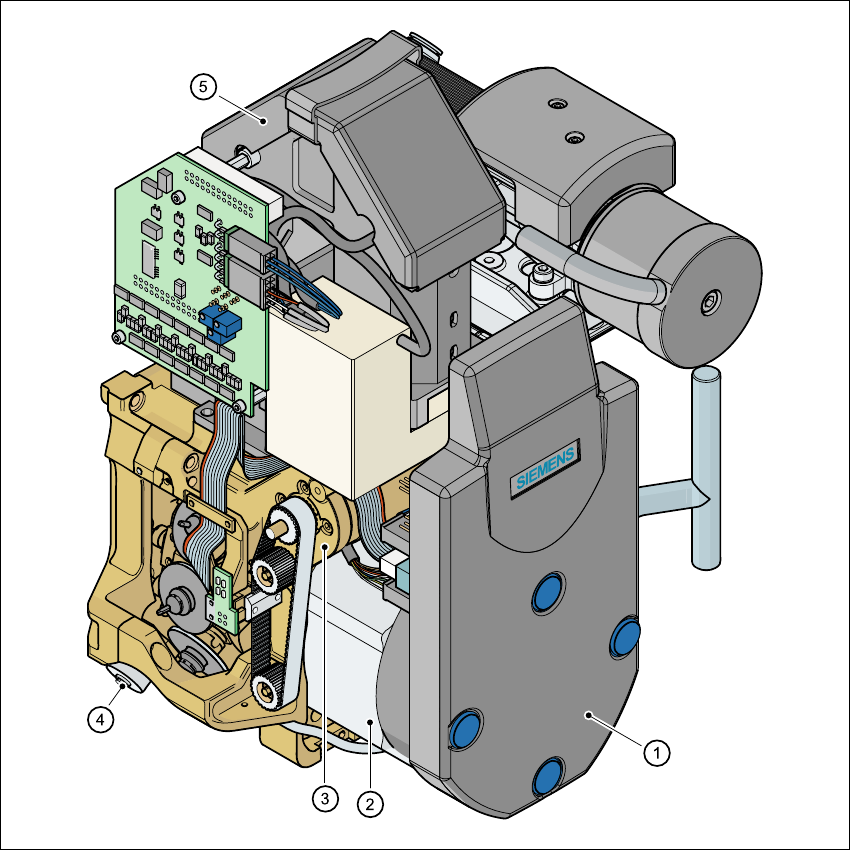

3.8 - 2 ábra 12 szegmenses-Collect&Place-fej - funkciócsoportok 2. rész
3
(1)Köztes elosztólap (a burkolat alatt)
(2)Csillag meghajtás - DR-motor
(3)Z-tengelymotor
(4)Szelepállító hajtómű
(5)24 x 24 AR-kamera
