- 8 - NOTE( 注記 ) #01....FOR RF12 AS,RF12AS(SP) ＲＦ １２ ＡＳ，ＲＦ １２ ＡＳ（ＳＰ）用 #02....FOR RF16 AS,RF16AS(SP) ＲＦ １６ ＡＳ，Ｒ Ｆ １ ６ ＡＳ（ＳＰ） 用 #03....FOR RF24 AS,RF24AS(SP) ＲＦ ２４ ＡＳ，Ｒ Ｆ ２ ４ ＡＳ（ＳＰ） 用 #04....FOR RF16 AS,RF16AS(SP), ＲＦ １６ Ａ…
- 7 -

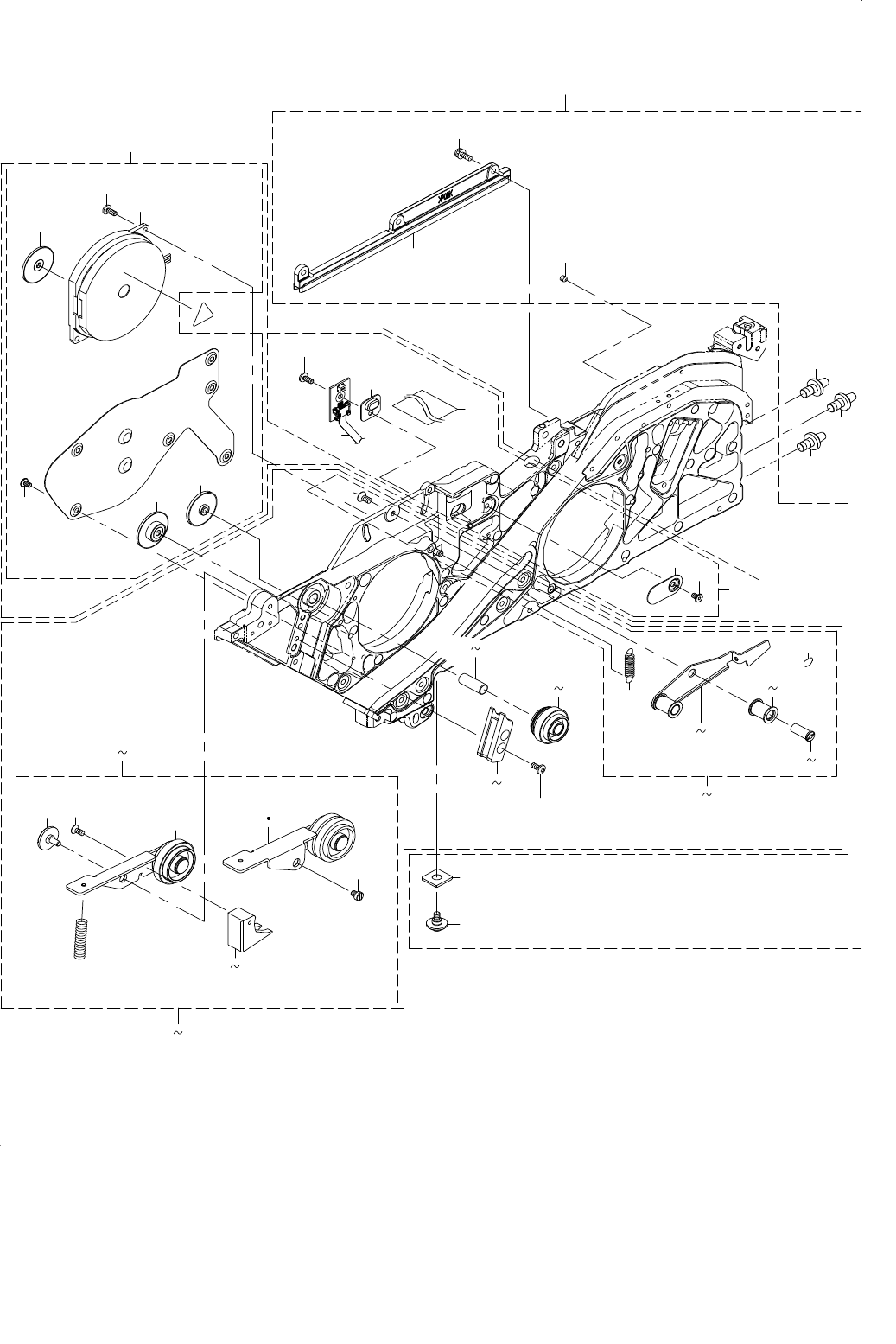

4. RF12AS,RF12AS(SP),RF16AS,RF16AS(SP),RF24AS,RF24AS(SP) (1)
３
５
２
１８
１９
１７
１６
１３
２０
１２
１０
３３
３４
３５
２２
２５
２６
２６
２７
１
２６
２８
２９
２９
３０
３２
３２
３２
３１
３８
３９
３７
４２
４３
４１
４０
３６
Ａ
Ａ
２１
９
８
Ｂ
Ｂ
１４
１５
２４
２３
１１
４
４
４
４
４
６ ７
５５ ５７
５０ ５２
５８ ５９
５４
５３
４７ ４９
４４ ４６
- 8 -
NOTE( 注記 ) #01....FOR RF12AS,RF12AS(SP) ＲＦ １２ ＡＳ，ＲＦ １２ ＡＳ（ＳＰ）用
#02....FOR RF16AS,RF16AS(SP) ＲＦ １６ ＡＳ，ＲＦ １６ ＡＳ（ＳＰ）用
#03....FOR RF24AS,RF24AS(SP) ＲＦ ２４ ＡＳ，ＲＦ ２４ ＡＳ（ＳＰ）用
#04....FOR RF16AS,RF16AS(SP), ＲＦ １６ ＡＳ，ＲＦ １６ ＡＳ（ＳＰ），
RF24AS,RF24AS(SP) ＲＦ ２４ ＡＳ，ＲＦ ２４ ＡＳ（ＳＰ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-75338 FRAME_UNIT_12K
フレームユニット＿１２Ｋ
1
2 401-79604 MAIN_FRAME_12K_ADC
メインフレーム１２Ｋ＿ＡＤＣ
(1)
3 401-67228 FEED_WHEEL_SH_08K
フィードホイールシャフト＿０８Ｋ
(1)
4 401-67216 GEAR_SH_08K
ギアシャフト＿０８Ｋ
(5)
5 E6347-705-000 FASTENER PIN BX3
ファスナーピン ＢＸ３
(1)
6 401-71153 SPONGE_FM
スポンジＦＭ
(2)
7 401-77383 SPONGE_FD_02
スポンジＦＤ＿０２
(1)
8 401-72607 SPONGE_FH
スポンジＦＨ
(1)
9 401-75339 FEED_UNIT_12K
フィードユニット＿１２Ｋ
1
10 401-75340 FEED_WHEEL_ASSY_12K
フィードホイール組＿１２Ｋ
(1)
11 CM-3003000-01 SEAL
高温注意シール２（１６）
(1)
12 401-75341 PP_SENSOR_12K_UNIT
ＰＰセンサ＿１２Ｋ＿ユニット
(1)
13 401-72618 PP_SENSOR_COVER_12K
ＰＰセンサカバー＿１２Ｋ
(1)
14 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ２．６×４）
(2)
15 400-95428 SINGLE SIDE ADHESION TAPE50
シングル サイド アディッションテープ５０
(0.02)
16 401-75342 PP_SENSOR_12K_SUB_ASSY
ＰＰセンサ１２Ｋ＿サブ組
(1)
17 400-85419 SCREW M2X4
平小ねじＭ２Ｘ４（ＳＵＳ）
(2)
18 401-72617 PP_SENSOR_BR_12K
ＰＰセンサブラケット＿１２Ｋ
(1)
19 401-62444 ETF PP SENS PCB ASM
ＥＴＦ ＰＰセンサ基板組
(1)
20 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
(1)
21 401-75343 FEED_GEAR_ASSY_12K
フィードギア組１２Ｋ
(1)
22 401-67203 FEED_GEAR_D_08K
フィードギアＤ＿０８Ｋ
(1)
23 401-77382 SPONGE_FC_02
スポンジＦＣ＿０２
(1)
24 401-77384 SPONGE_FD_03
スポンジＦＤ＿０３
(1)
25 401-67202 FEED_GEAR_E_08K
フィードギアＥ＿０８Ｋ
(1)
26 401-72608 LINER_STUD_12K
ライナースタット＿１２Ｋ
(3)
27 401-71255 FEED_GEAR_GUARD_08K_P
フィードギアガード＿０８Ｋ＿Ｐ
(1)
28 401-67264 SPROKET_THRUST_SP_08K
スプロケットスラストスプリング＿０８Ｋ
(1)
29 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ２．６Ｘ６）
(4)
30 401-67260 FEED_GEAR_COVER_12K
フィードギアカバー＿１２Ｋ
(1)
31 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
(1)
32 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ２．６Ｘ４）
(3)
33 401-66950 MOTOR_ASSY_12K
モータ組＿１２Ｋ
(1)
34 401-67205 FEED_GEAR_B_08K
フィードギアＢ＿０８Ｋ
(1)
35 401-67204 FEED_GEAR_C_08K
フィードギアＣ＿０８Ｋ
(1)
36 401-75344 UPPER_COVER_BASE_UNIT_12K
アッパーカバーベースユニット＿１２Ｋ
1
37 401-72671 UCSP_R_12K
ＵＰスプリング＿Ｒ＿１２Ｋ
(1)
38 401-67225 UPPER_PUSHER_BR_08K
アッパープッシャーＢＲ＿０８Ｋ
(1)
39 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
(1)
40 401-72620 UPPER_COVER_HOOK_12K
アッパーカバーフック＿１２Ｋ
(1)
41 401-72621 UPPER_COVER_HOOK_PIN_12K
アッパーカバーフックピン１２Ｋ
(1)
42 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(1)
43 401-67263 UC_HOOK_SP_08K
アッパーカバーフックスプリング＿０８Ｋ
(1)
44
#01
401-75350 UPPER_COVER_UNIT_12K
アッパーカバー＿ユニット
1
45
#02
401-75360 UPPER_COVER_UNIT_16K
アッパーカバー＿ユニット
1
46
#03
401-75362 UPPER_COVER_UNIT_24K
アッパーカバー＿ユニット
1
47
#01
401-75351 UPPER_COVER_12K_ASSY
アッパーカバー１２Ｋ組
(1)
48
#02
401-75361 UPPER_COVER_16K_ASSY
アッパーカバー１６Ｋ組
(1)
49
#03
401-75363 UPPER_COVER_24K_ASSY
アッパーカバー２４Ｋ組
(1)
50
#01
401-72619 UPPER_COVER_12K
アッパーカバー＿１２Ｋ
(1)
51
#02
401-72622 UPPER_COVER_16K
アッパーカバー１６Ｋ
(1)
52
#03
401-72623 UPPER_COVER_24K
アッパーカバー２４Ｋ
(1)
53 401-44764 SPROCKET_GUIDE_12_S
スプロケットガイド１２＿Ｓ
(1)
54 400-81296 SPROCKET_GUIDE_PIN
スプロケットガイドピン
(2)
55
#01
401-72624 PEEL_PLATE_12K
ピールプレート＿１２Ｋ
(1)
56
#02
401-72625 PEEL_PLATE_16K
ピールプレート＿１６Ｋ
(1)
57
#03
401-72626 PEEL_PLATE_24K
ピールプレート＿２４Ｋ
(1)
58
#01
401-72670 SCREW
ねじ
(2)
59
#04
401-72670 SCREW
ねじ
(4)
- 9 -
5. RF12AS,RF12AS(SP),RF16AS,RF16AS(SP),RF24AS,RF24AS(SP) (2)
7 9
10
12
13
14
15
16 18
4 6
25
26
27
22 24
19 21
44
50
49
46
48
47
43
58
59
53
35 37
38 40
41
55
57
54
52
67
66
66
61
62
63
64
65
56
45
1 3
60
32 34
42
29 30
31
28
51
