- 11 - 6. RF12 AS,RF12AS(SP),RF16AS,RF 16 AS(SP),RF24AS,RF24AS(SP) (3) 3 4 5 6 7 11 9 10 8 18 22 21 20 19 23 14 12 29 26 26 25 25 26 27 2 40 A A 41 42 75 77 44 45 86 88 46 47 39 72 74 40 43 56 53 54 57 48 65 66 67 62 63 …

100%1 / 28
- 10 -
NOTE( 注記 ) #01....FOR RF12AS,RF12AS(SP) ＲＦ １２ ＡＳ，ＲＦ １２ ＡＳ（ＳＰ）用
#02....FOR RF16AS,RF16AS(SP) ＲＦ １６ ＡＳ，ＲＦ １６ ＡＳ（ＳＰ）用
#03....FOR RF24AS,RF24AS(SP) ＲＦ ２４ ＡＳ，ＲＦ ２４ ＡＳ（ＳＰ）用
#04....FOR RF16AS,RF16AS(SP), ＲＦ １６ ＡＳ，ＲＦ １６ ＡＳ（ＳＰ），
RF24AS,RF24AS(SP) ＲＦ ２４ ＡＳ，ＲＦ ２４ ＡＳ（ＳＰ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-75352 PULL_UNIT_12K
プルユニット＿１２Ｋ
1
2
#02
401-75364 PULL_UNIT_16K
プルユニット＿１６Ｋ
1
3
#03
401-75369 PULL_UNIT_24K
プルユニット＿２４Ｋ
1
4
#01
401-75353 TENSIONER_ARM_ASSY_12K
テンショナアーム組＿１２Ｋ
(1)
5
#02
401-75365 TENSIONER_ARM_ASSY_16K
テンショナアーム組＿１６Ｋ
(1)
6
#03
401-75370 TENSIONER_ARM_ASSY_24K
テンショナアーム組＿２４Ｋ
(1)
7
#01
401-72646 T_ROLLER_MAIN_SH_12K
テンショナローラーメイン軸＿
(2)
8
#02
401-72647 T_ROLLER_MAIN_SH_16K
テンショナローラーメイン軸＿１６Ｋ
(2)
9
#03
401-72648 T_ROLLER_MAIN_SH_24K
テンショナローラーメイン軸＿２４Ｋ
(2)
10
#01
401-72649 T_ROLLER_12K
Ｔローラー＿１２Ｋ
(1)
11
#02
401-72650 T_ROLLER_16K
Ｔローラー＿１６Ｋ
(1)
12
#03
401-72651 T_ROLLER_24K
Ｔローラー＿２４Ｋ
(1)
13 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
(2)
14 401-72655 TENSIONER_SP_12K
テンショナスプリング＿１２Ｋ
(1)
15 401-89573 TENSIONER_REFLECTOR_R
テンショナリフレクタ＿Ｒ
(1)
16
#01
401-75354 TENSIONER_ARM_SUB_ASSY_12K
テンショナアームサブ組＿１２Ｋ
(1)
17
#02
401-75366 TENSIONER_ARM_SUB_ASSY_16K
テンショナアームサブ組＿１６Ｋ
(1)
18
#03
401-75371 TENSIONER_ARM_SUB_ASSY_24K
テンショナアームサブ組＿２４Ｋ
(1)
19
#01
401-75355 PULL_IDLER_ARM_ASSY_12K
プルアイドラアーム組＿１２Ｋ
(1)
20
#02
401-75367 PULL_IDLER_ARM_ASSY_16K
プルアイドラアーム組＿１６Ｋ
(1)
21
#03
401-75372 PULL_IDLER_ARM_ASSY_24K
プルアイドラアーム組＿２４Ｋ
(1)
22
#01
401-72642 PULL_UPPER_SCRAPER_12K
プル＿アッパー＿スクレーパ＿１２Ｋ
(1)
23
#02
401-72643 PULL_UPPER_SCRAPER_16K
プル＿アッパー＿スクレーパ＿１６Ｋ
(1)
24
#03
401-72644 PULL_UPPER_SCRAPER_24K
プル＿アッパー＿スクレーパ＿２４Ｋ
(1)
25 401-67280 COVER_SC_TAPPING_SCREW_M26X6
カバーＣＳタッピンねじ（Ｍ２．６Ｘ６）
(1)
26 E1524-706-C00 STEP SCREW
レリースレバーガイド段ねじ
(1)
27 401-72645 PULL_IDLER_ARM_SP_12K
プルアイドラアームスプリング＿１２Ｋ
(1)
28
#01
401-75356 PULL_IDLER_ARM_SUB_ASSY_12K
プルアイドラアームサブ組＿１２Ｋ
(1)
29
#02
401-75368 PULL_IDLER_ARM_SUB_ASSY_16K
プルアイドラアームサブ組＿１６Ｋ
(1)
30
#03
401-75373 PULL_IDLER_ARM_SUB_ASSY_24K
プルアイドラアームサブ組＿２４Ｋ
(1)
31
#04
401-81066 IDLER_ARM_SH
アイドラーアームシャフト
(1)
32
#01
401-72627 GEAR_SH_12K
ギアシャフト＿１２Ｋ
(1)
33
#02
401-72628 GEAR_SH_16K
ギアシャフト＿１６Ｋ
(1)
34
#03
401-72629 GEAR_SH_24K
ギアシャフト＿２４Ｋ
(1)
35
#01
401-72630 PULL_GEAR_12K
プルギア１２Ｋ
(1)
36
#02
401-72631 PULL_GEAR_16K
プルギア１６Ｋ
(1)
37
#03
401-72632 PULL_GEAR_24K
プルギア２４Ｋ
(1)
38
#01
401-72633 PULL_LOWER_SCRAPER_12K
プル＿ロースクレーパ１２Ｋ
(1)
39
#02
401-72634 PULL_LOWER_SCRAPER_16K
プル＿ロースクレーパ１６Ｋ
(1)
40
#03
401-72635 PULL_LOWER_SCRAPER_24K
プル＿ロースクレーパ２４Ｋ
(1)
41 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ２．６×６）
(2)
42 401-75345 PULL_BAE_UNIT_12K
プルベースユニット＿１２Ｋ
1
43 401-69539 TENSIONER_PHOTO_SENSOR_ASSY
テンショナフォトセンサ組
(1)
44 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ２．６Ｘ６）
(1)
45 401-66941 TENSION SENS FPC
テンションセンサＦＰＣ
(1)
46 401-67247 PULL_SENSOR_COVER_A
プル＿センサーカバー
(1)
47 401-83681 ANTIREFLECTION_PAPER
アンチリフレクションペーパ
(1)
48 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ２．６Ｘ４）
(1)
49 401-67282 SENSOR_CAP
センサキャップ
(1)
50 401-62445 ETF REFLECTIVE SENS PCB ASM
ＥＴＦ ＲＥＦＬＥＣＴＩＶＥセンサ基板組
(1)
51 CM-3003000-01 SEAL
高温注意シール２（１６）
(1)
52 401-75346 PULL_GEAR_BAE_UNIT_12K
プルギアベースユニット＿１２Ｋ
(1)
53 401-67207 PULL_GEAR_A
プルギアＡ
(1)
54 401-67208 PULL_GEAR_B
プルギアＢ
(1)
55 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ２．６Ｘ６）
(2)
56 401-67261 PULL_GEAR_COVER_12K
プルギアカバー＿１２Ｋ
(1)
57 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ２．６Ｘ４）
(6)
58 401-66950 MOTOR_ASSY_12K
モータ組＿１２Ｋ
(1)
59 401-67202 FEED_GEAR_E_08K
フィードギアＥ＿０８Ｋ
(1)
60 401-69520 RAIL_UNIT_08K
レールユニット＿０８Ｋ
1
61 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(3)
62 401-67213 SLIDE_RAIL
スライドレール
(1)
63 SL-4860891-SC SCREW M2.6X8
なべ小ねじセムス
(3)
64 401-67290 LOCATE_PIN_A
ロケートピン＿Ａ
(1)
65 401-67291 LOCATE_PIN_BASE
ロケートピンベース
(1)
66 401-67211 X_AXIS_BASE_PIN_1
Ｘ軸ベースピン１
(2)
67 401-67212 X_AXIS_BASE_PIN_2
Ｘ軸ベースピン２
(1)
- 11 -

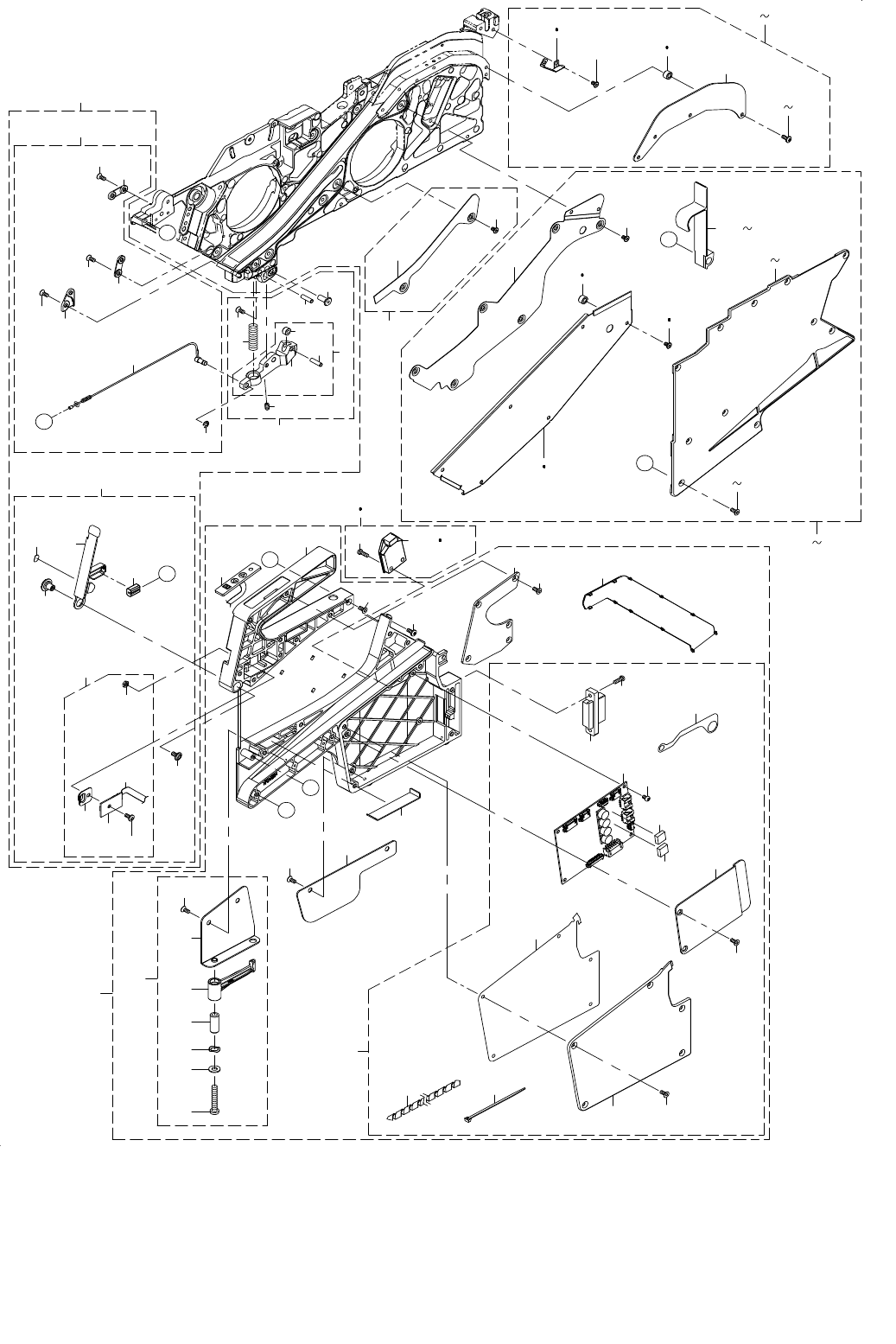

6. RF12AS,RF12AS(SP),RF16AS,RF16AS(SP),RF24AS,RF24AS(SP) (3)
3
4
5
6
7
11
9
10
8
18
22
21
20
19
23
14
12
29
26
26
25
25
26
27
2
40
A
A
41
42
75 77
44
45
86 88
46
47
39
72 74
40
43
56
53
54
57
48
65
66
67
62
63
64
61
81
78
69 71
30 31
32 33
34
B
B
C
C
58
60
59
68
38
96 97
82 83
79 80
24
1
D
D
84 85
92
93 95
89
91
100
98 99
36
37
35
49
28
16
13
15
17
55
55
52
51
57
50
- 12 -
NOTE( 注記 ) #01....FOR RF12AS,RF12AS(SP) ＲＦ １２ ＡＳ，ＲＦ １２ ＡＳ（ＳＰ）用
#02....FOR RF16AS,RF16AS(SP) ＲＦ １６ ＡＳ，ＲＦ １６ ＡＳ（ＳＰ）用
#03....FOR RF24AS,RF24AS(SP) ＲＦ ２４ ＡＳ，ＲＦ ２４ ＡＳ（ＳＰ）用
#04....FOR RF16AS,RF16AS(SP), ＲＦ １６ ＡＳ，ＲＦ １６ ＡＳ（ＳＰ），
RF24AS,RF24AS(SP) ＲＦ ２４ ＡＳ，ＲＦ ２４ ＡＳ（ＳＰ）用
#05....FOR RF12AS(SP),RF16AS(SP), ＲＦ １２ ＡＳ（ＳＰ），ＲＦ １６ ＡＳ（ＳＰ）用
RF24AS(SP) ＲＦ ２４ ＡＳ（ＳＰ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-69521 CLAMP_UNIT_08K
クランプユニット＿０８Ｋ
1
2 401-69543 CLAMP_BLOCK_ASSY_08K
クランプブロック組＿０８Ｋ
(1)
3 401-67216 GEAR_SH_08K
ギアシャフト＿０８Ｋ
(1)
4 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
5 401-67218 CLAMP_MAIN_SH
クランプメインＳＨ
(1)
6 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
(1)
7 401-67265 CLAMP_SP
クランプスプリング＿０８Ｋ＿Ａ
(1)
8 401-69546 CLAMP_BLOCK_SUB_ASSY_08K
クランプブロックサブ組＿０８Ｋ
(1)
9 401-67215 CLAMP_BLOCK
クランプブロック
(1)
10 401-67217 CLAMP_ROLLER
クランプローラー
(1)
11 401-67216 GEAR_SH_08K
ギアシャフト＿０８Ｋ
(1)
12 401-69544 CLAMP_LEVER_ASSY_08K
クランプレバー組＿０８Ｋ
(1)
13 401-67237 CLAMP_LEVER_PIN
クランプレバーピン
(1)
14 401-71822 SFBS-M3_L6
ＳＦＢＳ−Ｍ３＿Ｌ６
(1)
15 401-67238 CLAMP_SPRING_GUIDE
クランプスプリングガイド
(1)
16 401-89573 TENSIONER_REFLECTOR_R
テンショナリフレクタ＿Ｒ
(1)
17 401-69547 CLAMP_LEVER_SUB_ASSY_08K
クランプレバーサブ組＿０８Ｋ
(1)
18 401-69548 CLAMP_PHOTO_SENSOR_ASSY
テンショナフォトセンサ組
(1)
19 401-62445 ETF REFLECTIVE SENS PCB ASM
ＥＴＦ ＲＥＦＬＥＣＴＩＶＥセンサ基板組
(1)
20 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ２．６Ｘ６）
(1)
21 NM-6860003-SC NUT M2.6 TYPE3
六角ナット Ｍ２．６ ３種
(1)
22 401-66940 LOCK SENS FPC
ロックセンサＦＰＣ
(1)
23 401-67282 SENSOR_CAP
センサキャップ
(1)
24 401-69545 CLAMP_WIRE_ASSY_08K
クランプワイヤー組＿０８Ｋ
(1)
25 401-67250 CLAMP_WIRE_GUIDE_B
クランプワイヤガイド＿Ｂ
(2)
26 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
(6)
27 RE-0250000-K0 E-RING 2.5
Ｅ形止め輪 ２．５
(1)
28 401-67248 CLAMP_WIRE_08K_N
クランプワイヤ０８Ｋ＿Ｎ
(1)
29 401-67249 CLAMP_WIRE_GUIDE_A
クランプワイヤガイド＿Ａ
(1)
30 401-69529 DUMMY_SENSOR_UNIT
ダミーセンサ組
1
31
#05
401-69530 SPLICE_SENSOR_UNIT
スプライスセンサ組
1
32 401-67233 DUMMY_SENSOR
ダミーセンサ
(1)
33
#05
401-66944 SPLICE_SENSOR
スプライスセンサ
(1)
34 ST-4860821-SN TAPPING SCREW M2.5X8
タッピンねじ
(2)
35 401-75347 CABLE_COVER_ASSY_12K
ケーブルカバー組１
1
36 401-72616 CABLE_COVER_12K
ケーブルカバー＿１２Ｋ
(1)
37 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ２．６Ｘ４）
(2)
38 401-75348 HANDLE_UNIT_12K
ハンドルユニット＿１２Ｋ
1
39 401-67280 COVER_SC_TAPPING_SCREW_M26X6
カバーＣＳタッピンねじ（Ｍ２．６Ｘ６）
(2)
40 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
(6)
41 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ２．６Ｘ６）
(2)
42 401-66942 MENBRANE SWITCH
ＭＥＮＢＲＡＮＥスイッチ
(1)
43 401-72656 HANDLE_L_12K
ハンドル＿Ｌ＿１２Ｋ
(1)
44 401-81358 LID_PRESSURE_PLATE_12K_06
ＬＩＤ＿板ばね＿１２Ｋ＿０６
(1)
45 401-67254 HANDLE_REINFORCED_PLATE_12K
ハンドル補強板
(1)
46 401-67232 REAR_CABLE_COVER
リアケーブルカバー
(1)
47 401-67253 EXTENSION_PLATE
延長プレート
(1)
48 401-75349 PCB_BOX_ASSY_12K
基盤ボックス組１２Ｋ
(1)
49 401-81346 FG_FILM_AL
ＦＧフィルム＿ＡＬ
(1)
50 401-72665 HEAT_SINK_PLATE_12K
ヒートシンクプレート＿１２Ｋ
(1)
51 401-66952 ETF 12 MAIN PCB ASM
ＥＴＦ １２メイン基板組
(1)
52 ST-4860421-SN TAPPING SCREW D=2.6 L=4
タッピンねじ Ｄ＝２．６ Ｌ＝４
(4)
53 401-66939 ETF I/F CABLE ASM
ＥＴＦ Ｉ／Ｆケーブル組
(1)
54 ST-4860821-SN TAPPING SCREW M2.5X8
タッピンねじ
(2)
55 401-66943 RADIATION SHEET
ＲＡＤＩＡＴＩＯＮシート
(2)
56 401-72660 PCB_COVER_12K
基板カバー１２Ｋ
(1)
57 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
(7)
58 401-79259 PCB_COVER_SEAL_12K
ＰＣＢカバーシール１２Ｋ
(1)
59 HX-0031400-00 SPIRAL TABE
スパイラル チューブ
(1)
60 EA-9500B00-00 CABLE BAND
結束バンド ６０
(3)
61 401-71823 REEL_HOOK_ASSY
リールフック組
(1)
62 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
63 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(1)
64 401-71258 REEL_HOOK
リールフック
(1)
65 401-71257 REEL_HOOK_BASE
リールフックベース
(1)
66 401-77469 TAPPING_SCREW_M2.6X6
タッピンねじ＿Ｍ２．６Ｘ６
(2)
67 400-68219 REEL_HOOK_SH
リールフック
シャフト
(1)
68 E1306-706-C00 TAPE HOLDER WASHER
テープホルダ押さえ波座金
(1)
69
#01
401-75357 COVER_UNIT_12K
カバーユニット１２Ｋ
1
70
#02
401-75374 COVER_UNIT_16K
カバーユニット１６Ｋ
1
71
#03
401-75375 COVER_UNIT_24K
カバーユニット２４Ｋ
1
72
#01
401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
(1)
73
#02
401-72668 COVER_CS_SCREW_MEC_M26X10
カバーＣＳねじ＿ＭＥＣ（Ｍ２．６Ｘ１０）
(1)
74
#03
401-72669 COVER_CS_SCREW_MEC_M26X18
カバーＣＳねじ＿ＭＥＣ（Ｍ２．６Ｘ１８）
(1)
75
#01
401-72657 CHAMBER_LID_12K
チャンバー＿ＬＩＤ＿１２Ｋ
(1)
76
#02
401-72661 CHAMBER_LID_16K
チャンバーＬＩＤ＿１６Ｋ
(1)
77
#03
401-72662 CHAMBER_LID_24K
チャンバーＬＩＤ＿２４Ｋ
(1)
78
#01
401-72612 FRONT_COVER_12K
フロントカバー＿１２Ｋ
(1)
79
#02
401-72613 FRONT_COVER_16K
フロントカバー＿１６Ｋ
(1)
80
#03
401-72614 FRONT_COVER_24K
フロントカバー＿２４Ｋ
(1)
81
#01
401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ２．６Ｘ４）
(8)
82
#02
401-72666 BINDING_HEAD_SCREW_M26X8
バインドねじ（Ｍ２．６Ｘ８）
(6)
83
#03
401-72667 BINDING_HEAD_SCREW_M26X16
バインドねじ（Ｍ２．６Ｘ１６）
(6)
84
#02
E4007-706-000 EMBOSS GUIDE COLLAR
エンボスガイドカラー
(6)
85
#03
E5007-706-000 EMBOSS GUIDE COLLAR_24
エンボスガイドカラー２４
(6)
86
#01
401-72659 HANDLE_R_12K
ハンドル＿Ｒ＿１２Ｋ
(1)
87
#02
401-72663 HANDLE_R_16K
ハンドル＿Ｒ＿１６Ｋ
(1)
88
#0
3
401-72664 HANDLE_R_24K
ハンドル＿Ｒ＿２４Ｋ
(1)
89
#01
401-75358 TAPE_GUIDE_UNIT_12K
テープガイドユニット１２Ｋ
1
90
#02
401-75376 TAPE_GUIDE_UNIT_16K
テープガイドユニット１６Ｋ
1
91
#03
401-75377 TAPE_GUIDE_UNIT_24K
テープガイドユニット２４Ｋ
1
92 401-72615 TAPE_GUIDE
テ−プガイド
(1)
93
#01
401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ２．６Ｘ６）
(3)
94
#02
401-72666 BINDING_HEAD_SCREW_M26X8
バインドねじ（Ｍ２．６Ｘ８）
(3)
95
#03
401-72667 BINDING_HEAD_SCREW_M26X16
バインドねじ（Ｍ２．６Ｘ１６）
(3)
96
#02
E4007-706-000 EMBOSS GUIDE COLLAR
エンボスガイドカラー
(3)
97
#03
E5007-706-000 EMBOSS_GUIDE_COLLAR_24
エンボスガイドカラー２４
(3)
98
#02
401-72672 TAPE_GUARD_16K
テープガード１６Ｋ
(1)
99
#03
401-72673 TAPE_GUARD_24K
テープガード２４Ｋ
(1)
100
#04
401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ２．６Ｘ４）
(2)
