- 3 -

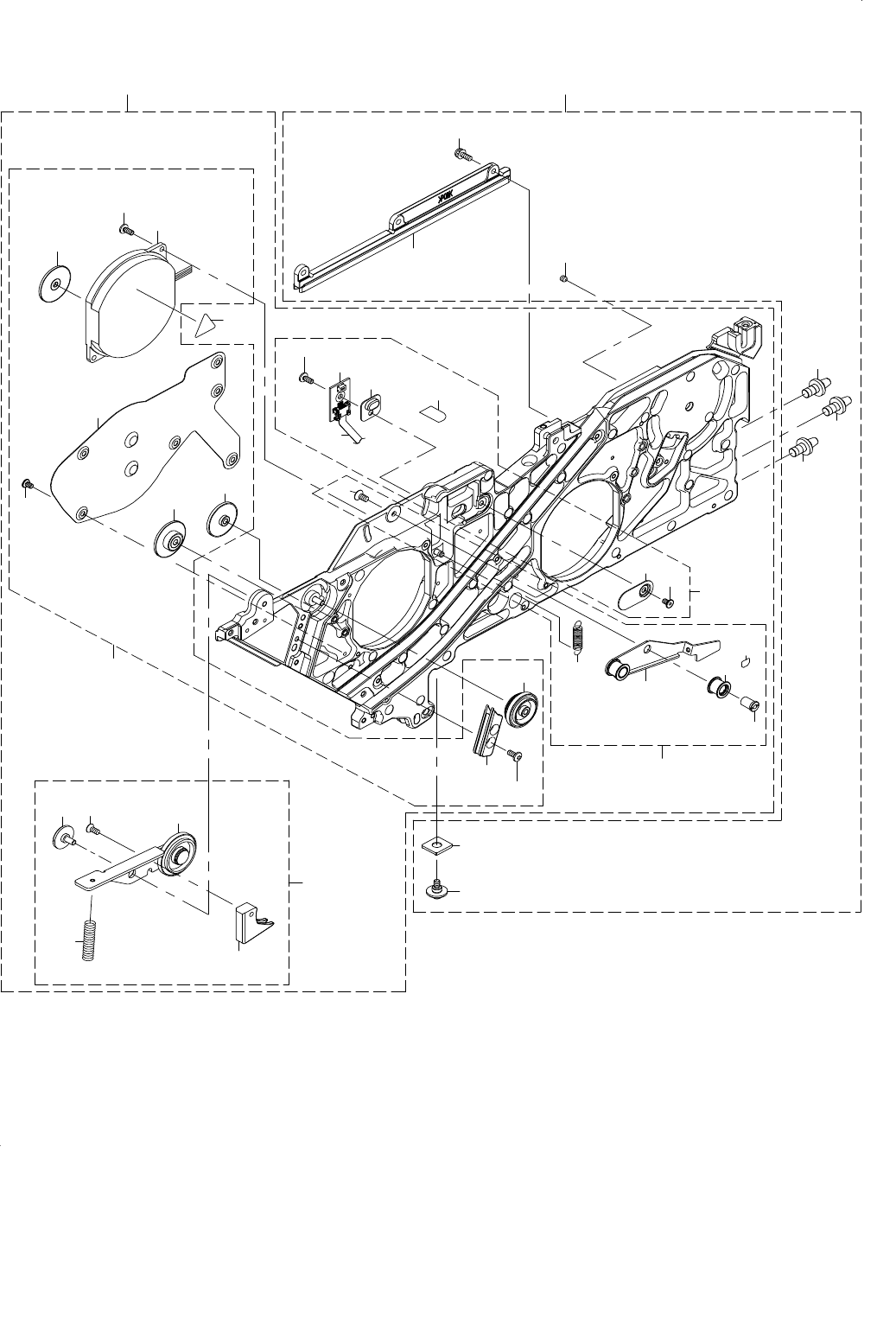

2. RF08AS,RF08AS(SP) (2)
3
4
5
6
7
8
2
11
12
13
10
14
9
17
16
22
19
21
20
15
32
24
25
27
28
29
29
31
26
23
35
41
41
36
37
38
39
40
30
18
1 34
33
- 4 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-69519 PULL_UNIT_08K
プルユニット＿０８Ｋ
1
2 401-69537 TENSIONER_ARM_ASSY_08K
テンショナアーム組＿０８Ｋ
(1)
3 401-67241 T_ROLLER_MAIN_SH
Ｔローラーメインシャフト
(1)
4 401-67240 T_ROLLER
Ｔローラー
(1)
5 400-52050 SCREW M3X6 MEC
メックネジ Ｍ３Ｘ６
(1)
6 401-67267 TENSIONER_SP_08K
テンショナスプリング＿０８Ｋ＿Ａ
(1)
7 401-89573 TENSIONER_REFLECTOR_R
テンショナリフレクタ＿Ｒ
(1)
8 401-69541 TENSIONER_ARM_SUB_ASSY_08K
テンショナアームサブ組＿０８Ｋ
(1)
9 401-69538 PULL_IDLER_ARM_ASSY_08K
プルアイドラアーム組＿０８Ｋ
(1)
10 401-67245 PULL_UPPER_SCRAPER_8
プル＿アッパースクレーパ＿８
(1)
11 401-67280 COVER_SC_TAPPING_SCREW_M26X6
カバーＣＳタッピンねじ（Ｍ２．６Ｘ６）
(1)
12 E1524-706-C00 STEP SCREW
レリースレバーガイド段ねじ
(1)
13 401-67262 PULL_IDLER_ARM_SP_08K
プルアイドラアームスプリング＿０８Ｋ
(1)
14 401-69542 PULL_IDLER_ARM_SUB_ASSY_08K
プルアイドラアームサブ組＿０８Ｋ
(1)
15 401-69539 TENSIONER_PHOTO_SENSOR_ASSY
テンショナフォトセンサ組
(1)
16 401-62445 ETF REFLECTIVE SENS PCB ASM
ＥＴＦ ＲＥＦＬＥＣＴＩＶＥセンサ基板組
(1)
17 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ２．６Ｘ６）
(1)
18 401-66941 TENSION SENS FPC
テンションセンサＦＰＣ
(1)
19 401-67247 PULL_SENSOR_COVER_A
プル＿センサーカバー
(1)
20 401-83681 ANTIREFLECTION_PAPER
アンチリフレクションペーパ
(1)
21 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ２．６Ｘ４）
(1)
22 401-67282 SENSOR_CAP
センサキャップ
(1)
23 401-69540 PULL_GEAR_ASSY
プルギア組
(1)
24 401-67202 FEED_GEAR_E_08K
フィードギアＥ＿０８Ｋ
(1)
25 401-67207 PULL_GEAR_A
プルギアＡ
(1)
26 401-67208 PULL_GEAR_B
プルギアＢ
(1)
27 401-67209 PULL_GEAR_8
プルギア８
(1)
28 401-67246 PULL_LOWER_SCRAPER
プル＿ロースクレーパ
(1)
29 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ２．６Ｘ６）
(4)
30 401-67261 PULL_GEAR_COVER_12K
プルギアカバー＿１２Ｋ
(1)
31 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ２．６Ｘ４）
(6)
32 401-66937 MOTOR_ASSY_08K
モータ組＿０８Ｋ
(1)
33 CM-3003000-01 SEAL
高温注意シール２（１６）
(1)
34 401-69520 RAIL_UNIT_08K
レールユニット＿０８Ｋ
1
35 401-67212 X_AXIS_BASE_PIN_2
Ｘ軸ベースピン２
(1)
36 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(3)
37 401-67213 SLIDE_RAIL
スライドレール
(1)
38 SL-4860891-SC SCREW M2.6 L=8
座金付きなべ小ねじ Ｍ２．６ Ｌ＝８
(3)
39 401-67290 LOCATE_PIN_A
ロケートピン＿Ａ
(1)
40 401-67291 LOCATE_PIN_BASE
ロケートピンベース
(1)
41 401-67211 X_AXIS_BASE_PIN_1
Ｘ軸ベースピン１
(2)
- 5 -

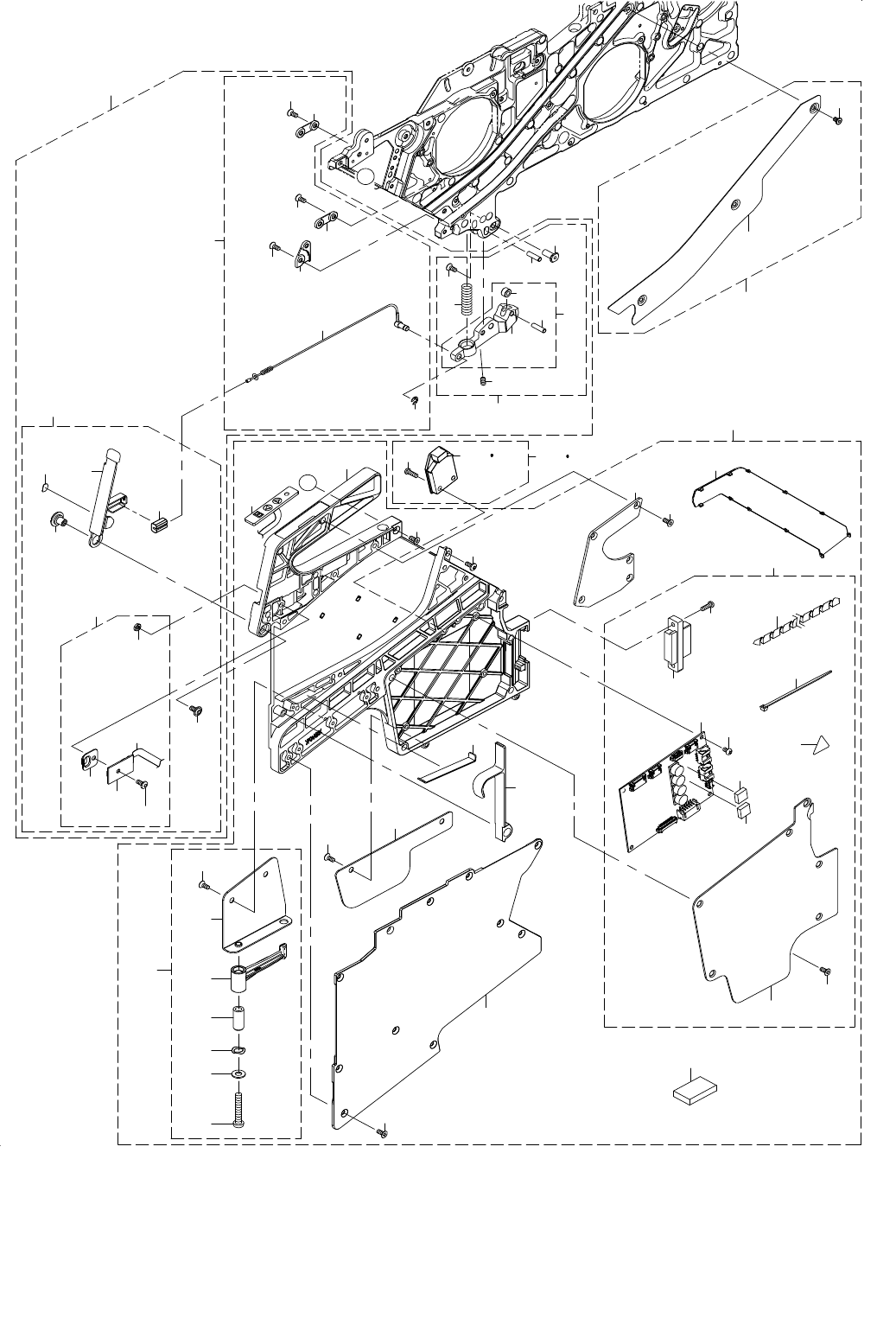

3. RF08AS,RF08AS(SP) (3)
3
4
5
6
7
11
9
10
8
18
22
21
20
19
23
17
15
13
14
12
29
26
26
25
25
26
27
28
2
1
40
A
A
41
42
43
44
45
46
47
48
49
49
49
61
56
53
54
57
50
65
66
67
68
63
64
62
32
31
30
33 34
35 36
37
24
38
58
59
60
39
69
16
51
55
55
52
