- 6 - NOTE( 注記 ) #01....FOR RF08AS (SP) ＲＦ ０８ ＡＳ（ＳＰ） 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-69521 CLAMP_UNIT_08K クランプユニット＿０８ Ｋ 1 2 401-69543 CLAMP_BLOCK_ASS Y_08K クランプブロック組＿０ ８Ｋ (1) 3 401-67216 GEAR_SH…
- 5 -

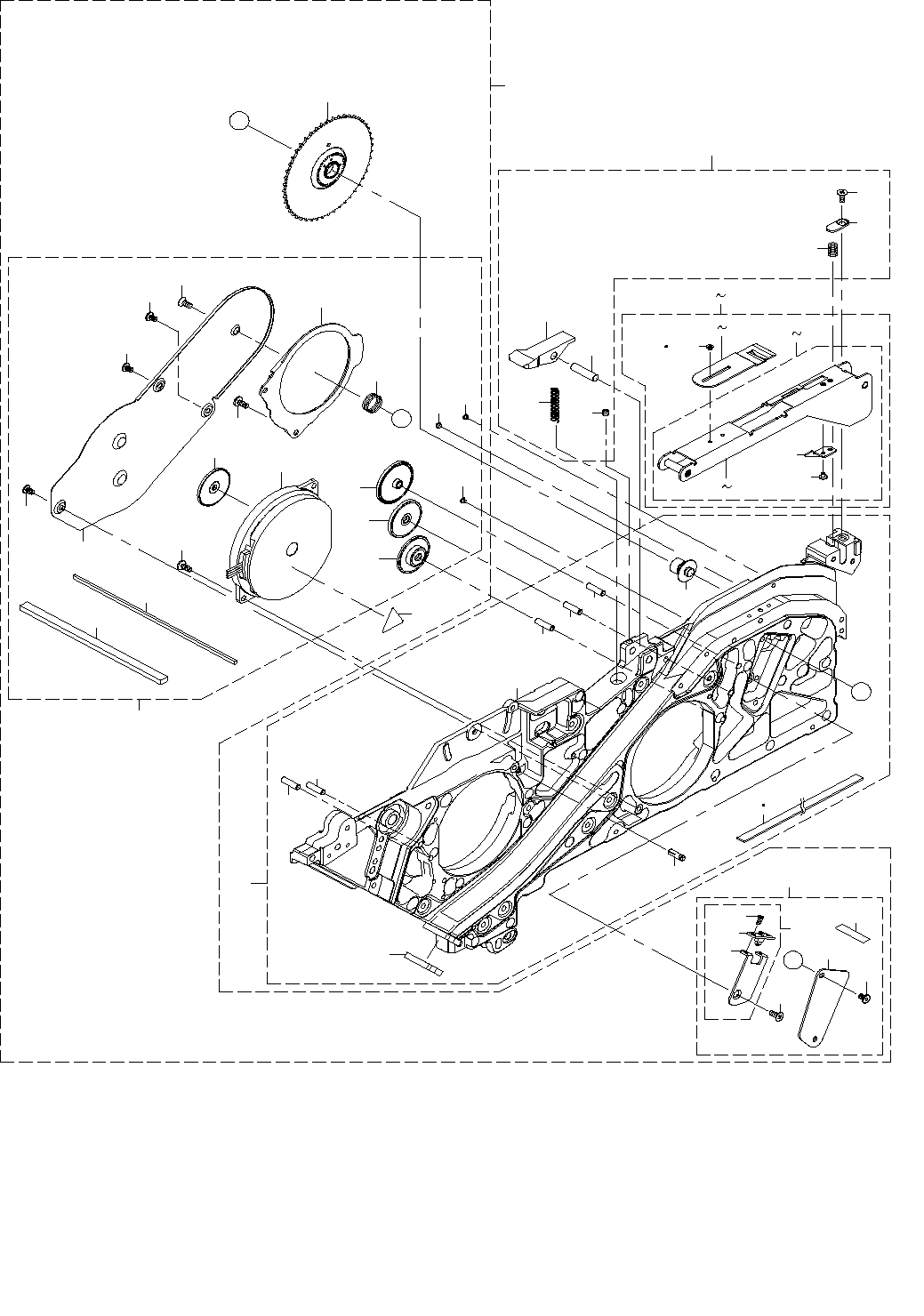

3. RF08AS,RF08AS(SP) (3)
3
4
5
6
7
11
9
10
8
18
22
21
20
19
23
17
15
13
14
12
29
26
26
25
25
26
27
28
2
1
40
A
A
41
42
43
44
45
46
47
48
49
49
49
61
56
53
54
57
50
65
66
67
68
63
64
62
32
31
30
33 34
35 36
37
24
38
58
59
60
39
69
16
51
55
55
52
- 6 -
NOTE( 注記 ) #01....FOR RF08AS(SP) ＲＦ ０８ ＡＳ（ＳＰ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-69521 CLAMP_UNIT_08K
クランプユニット＿０８Ｋ
1
2 401-69543 CLAMP_BLOCK_ASSY_08K
クランプブロック組＿０８Ｋ
(1)
3 401-67216 GEAR_SH_08K
ギアシャフト＿０８Ｋ
(1)
4 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
5 401-67218 CLAMP_MAIN_SH
クランプメインＳＨ
(1)
6 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
(1)
7 401-67265 CLAMP_SP
クランプスプリング＿０８Ｋ＿Ａ
(1)
8 401-69546 CLAMP_BLOCK_SUB_ASSY_08K
クランプブロックサブ組＿０８Ｋ
(1)
9 401-67215 CLAMP_BLOCK
クランプブロック
(1)
10 401-67217 CLAMP_ROLLER
クランプローラー
(1)
11 401-67216 GEAR_SH_08K
ギアシャフト＿０８Ｋ
(1)
12 401-69544 CLAMP_LEVER_ASSY_08K
クランプレバー組＿０８Ｋ
(1)
13 401-67237 CLAMP_LEVER_PIN
クランプレバーピン
(1)
14 401-71822 SFBS-M3_L6
ＳＦＢＳ−Ｍ３＿Ｌ６
(1)
15 401-67238 CLAMP_SPRING_GUIDE
クランプスプリングガイド
(1)
16 401-89573 TENSIONER_REFLECTOR_R
テンショナリフレクタ＿Ｒ
(1)
17 401-69547 CLAMP_LEVER_SUB_ASSY_08K
クランプレバーサブ組＿０８Ｋ
(1)
18 401-69548 CLAMP_PHOTO_SENSOR_ASSY
テンショナフォトセンサ組
(1)
19 401-62445 ETF REFLECTIVE SENS PCB ASM
ＥＴＦ ＲＥＦＬＥＣＴＩＶＥセンサ基板組
(1)
20 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ２．６Ｘ６）
(1)
21 NM-6860003-SC NUT M2.6 TYPE3
六角ナット Ｍ２．６ ３種
(1)
22 401-66940 LOCK SENS FPC
ロックセンサＦＰＣ
(1)
23 401-67282 SENSOR_CAP
センサキャップ
(1)
24 401-69545 CLAMP_WIRE_ASSY_08K
クランプワイヤー組＿０８Ｋ
(1)
25 401-67250 CLAMP_WIRE_GUIDE_B
クランプワイヤガイド＿Ｂ
(2)
26 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
(6)
27 RE-0250000-K0 E-RING 2.5
Ｅ形止め輪 ２．５
(1)
28 401-67248 CLAMP_WIRE_08K_N
クランプワイヤ０８Ｋ＿Ｎ
(1)
29 401-67249 CLAMP_WIRE_GUIDE_A
クランプワイヤガイド＿Ａ
(1)
30 401-69523 FRONT_COVER_ASSY_08K
フロントカバー＿組＿０８Ｋ
1
31 401-67259 FRONT_COVER_08K
フロントカバー＿０８Ｋ
(1)
32 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ２．６Ｘ４）
(3)
33 401-69529 DUMMY_SENSOR_UNIT
ダミーセンサ組
1
34
#01
401-69530 SPLICE_SENSOR_UNIT
スプ
ライスセンサ組
1
35 401-67233 DUMMY_SENSOR
ダミーセンサ
(1)
36
#01
401-66944 SPLICE_SENSOR
スプライスセンサ
(1)
37 ST-4860821-SN TAPPING SCREW M2.5X8
タッピンねじ
(2)
38 401-69522 HANDLE_UNIT_08K
ハンドルユニット＿０８Ｋ
1
39 401-69513 COVER_STEP_SPONGE_08K
カバーステップスポンジ＿０８Ｋ
(1)
40 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
(3)
41 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ２．６Ｘ６）
(2)
42 401-66942 MENBRANE SWITCH
ＭＥＮＢＲＡＮＥスイッチ
(1)
43 401-67252 CHAMBER_LID
チャンバー＿ＬＩＤ
(1)
44 401-67251 LID_PRESSURE_PLATE
ＬＩＤ＿板ばね
(1)
45 401-67254 HANDLE_REINFORCED_PLATE_12K
ハンドル補強板
(1)
46 401-67257 HANDLE_R_08K
ハンドル＿Ｒ＿０８Ｋ
(1)
47 401-67232 REAR_CABLE_COVER
リアケーブルカバー
(1)
48 401-67253 EXTENSION_PLATE
延長プレート
(1)
49 401-67280 COVER_SC_TAPPING_SCREW_M26X6
カバーＣＳタッピンねじ（Ｍ２．６Ｘ６）
(14)
50 401-69549 PCB_BOX_ASSY
基板ボックス組
(1)
51 401-62443 ETF MAIN PCB ASM
ＥＴＦメイン基板組
(1)
52 ST-4860421-SN TAPPING SCREW D=2.6 L=4
タッピンねじ Ｄ＝２．６ Ｌ＝４
(4)
53 401-66939 ETF I/F CABLE ASM
ＥＴＦ Ｉ／Ｆケーブル組
(1)
54 ST-4860821-SN TAPPING SCREW M2.5X8
タッピンねじ
(2)
55 401-66943 RADIATION SHEET
ＲＡＤＩＡＴＩＯＮシート
(2)
56 401-67283 PCB_COVER_08K
基板カバー＿０８Ｋ
(1)
57 401-67280 COVER_SC_TAPPING_SCREW_M26X6
カバーＣＳタッピンねじ（Ｍ２．６Ｘ６）
(6)
58 HX-0031400-00 SPIRAL TUBE
スパイラルチューブ
(1)
59 EA-9500B00-00 CABLE BAND
束線バンド
(5)
60 CM-3003000-01 HIGH TEMPARATURE CAUTION LABEL 2(16)
高温注意シール２（１６）
(1)
61 401-67258 HANDLE_L_08K
ハンドル＿Ｌ＿０８Ｋ
(1)
62 401-71823 REEL_HOOK_ASSY
リールフック組
(1)
63 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(1)
64 401-71258 REEL_HOOK
リールフック
(1)
65 401-71257 REEL_HOOK_BASE
リールフックベース
(1)
66 401-77469 TAPPING_SCREW_M2.6X6
タッピンねじ＿Ｍ２．６Ｘ６
(2)
67 400-68219 REEL_HOOK_SH
リー
ルフックシャフト
(1)
68 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
69 E1306-706-C00 TAPE HOLDER WASHER
テープホルダ押え波座金
(1)
- 7 -
4. RF12AS,RF12AS(SP),RF16AS,RF16AS(SP),RF24AS,RF24AS(SP) (1)
３
５
２
１８
１９
１７
１６
１３
２０
１２
１０
３３
３４
３５
２２
２５
２６
２６
２７
１
２６
２８
２９
２９
３０
３２
３２
３２
３１
３８
３９
３７
４２
４３
４１
４０
３６
Ａ
Ａ
２１
９
８
Ｂ
Ｂ
１４
１５
２４
２３
１１
４
４
４
４
４
６ ７
５５ ５７
５０ ５２
５８ ５９
５４
５３
４７ ４９
４４ ４６
