- 15 - 8. RF32 AS,RF32AS(SP),RF44AS,RF 44 AS(SP),RF56AS,RF56AS(SP) (2) 3 7 5 4 10 9 8 6 2 1 14 15 12 13 11 18 18 22 23 24 25 26 21 20 29 30 31 28 27 38 40 41 43 44 47 48 49 50 51 52 53 46 45 56 57 58 59 55 60 60 60 60 61…

100%1 / 28
- 14 -
NOTE( 注記 ) #01....FOR RF32AS,RF32AS(SP) ＲＦ ３２ ＡＳ，ＲＦ ３２ ＡＳ（ＳＰ）用
#02....FOR RF44AS,RF44AS(SP) ＲＦ ４４ ＡＳ，ＲＦ ４４ ＡＳ（ＳＰ）用
#03....FOR RF56AS,RF56AS(SP) ＲＦ ５６ ＡＳ，ＲＦ ５６ ＡＳ（ＳＰ）用
#04....FOR RF32AS,RF32AS(SP), ＲＦ ３２ ＡＳ，ＲＦ ３２ ＡＳ（ＳＰ），
RF56AS,RF56AS(SP) ＲＦ ５６ ＡＳ，ＲＦ ５６ ＡＳ（ＳＰ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-91022 FRAME_UNIT_R32
フレームユニット＿Ｒ３２
1
2 401-89196 MAIN_FRAME_R32_ADC
メインフレームＲ３２＿ＡＤＣ
(1)
3 401-67216 GEAR_SH_08K
ギアシャフト＿０８Ｋ
(5)
4 E6347-705-000 FASTENER PIN BX3
ファスナーピン ＢＸ３
(1)
5 401-71153 SPONGE_FM
スポンジＦＭ
(2)
6 401-91029 UC_HOOK_ASSY_R32
アッパーカバーフック組＿Ｒ３２
1
7 401-89165 UPPER_COVER_HOOK_R32
アッパーカバーフック＿Ｒ３２
(1)
8 401-89166 UC_HOOK_BASE_R32
ＵＣフックベース＿Ｒ３２
(1)
9 401-89167 UC_HOOK_SH_R32
ＵＣフックシャフト＿Ｒ３２
(1)
10 401-89164 UC_HOOK_SP_R32_14
ＵＣフックスプリング＿Ｒ３２＿１４
(1)
11 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
(2)
12
#01
401-91042 UPPER_COVER_UNIT_R32
アッパーカバーユニット＿Ｒ３２
1
13
#02
401-91058 UPPER_COVER_UNIT_R44
アッパーカバーユニット＿Ｒ４４
1
14
#03
401-91072 UPPER_COVER_UNIT_R56
アッパーカバーユニット＿Ｒ５６
1
15
#01
401-91043 UPPER_COVER_ASM_R32
アッパーカバー組＿Ｒ３２
(1)
16
#02
401-91059 UPPER_COVER_ASM_R44
アッパーカバー組＿Ｒ４４
(1)
17
#03
401-91073 UPPER_COVER_ASM_R56
アッパーカバー組＿Ｒ５６
(1)
18
#01
401-91044 UPPER_COVER_ASSY_R32
アッパーカバー組＿Ｒ３２
(1)
19
#02
401-91060 UPPER_COVER_ASSY_R44
アッパーカバー組＿Ｒ４４
(1)
20
#03
401-91074 UPPER_COVER_ASSY_R56
アッパーカバー組＿Ｒ５６
(1)
21
#02
401-89175 UPPER_COVER_R32
アッパーカバー＿Ｒ３２
(1)
22
#03
401-89183 UPPER_COVER_R44
アッパーカバー＿Ｒ４４
(1)
23
#01
401-89184 UPPER_COVER_R56
アッパーカバー＿Ｒ５６
(1)
24
#02
401-89161 PEEL_PLATE_R32
ピールプレート＿Ｒ３２
(1)
25
#03
401-89185 PEEL_PLATE_R44
ピールプレート＿Ｒ４４
(1)
26 401-89186 PEEL_PLATE_R56
ピールプレート＿Ｒ５６
(1)
27 401-72670 SCREW
ねじ
(4)
28
#01
401-89162 UPPER_COVER_BRKT_F_R32
アッパーカバーブラケットＦ＿Ｒ３２
(1)
29
#02
401-89187 UPPER_COVER_BRKT_F_R44
アッパーカバーブラケットＦ＿Ｒ４４
(1)
30
#03
401-89188 UPPER_COVER_BRKT_F_R56
アッパーカバーブラケットＦ＿Ｒ５６
(1)
31
#01
401-89163 UPPER_COVER_SH_R32
アッパーカバーシャフト＿Ｒ３２
(1)
32
#02
401-89189 UPPER_COVER_SH_R44
アッパーカバーシャフト＿Ｒ４４
(1)
33
#03
401-89190 UPPER_COVER_SH_R56
アッパーカバーシャフト＿Ｒ５６
(1)
34 400-91622 UPPER_COVER_SP_L_32
アッパーカバースプリング＿Ｌ＿３２
(1)
35 400-91623 UPPER_COVER_SP_R_32
アッパーカバースプリング＿Ｒ＿３２
(1)
36 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(1)
37 400-55256 SCREW M3X5 MEC
メックねじ Ｍ３Ｘ５
(4)
38
#04
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
39
#02
SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(2)
40
#02
401-89195 SPEACER_6X6
スペーサ６Ｘ６
(2)
41
#03
401-89108 SPACER_12
スペーサ１２
(2)
42 401-91034 CABLE_COVER_ASSY_R32
ケーブルカバー組＿Ｒ３２
1
43 401-89106 CABLE_COVER
ケーブルカバー
(1)
44 SL-4860891-SC SCREW M2.6 L=8
座金付きなべ小ねじ Ｍ２．６ Ｌ＝８
(4)
45
#01
401-91056 TAPE_WIDTH_GUIDE_ASSY_R32
テープ幅ガイド組＿Ｒ３２
1
46
#02
401-91070 TAPE_WIDTH_GUIDE_ASSY_R44
テープ幅ガイド組＿Ｒ４４
1
47
#03
401-91084 TAPE_WIDTH_GUIDE_ASSY_R56
テープ幅ガイド組＿Ｒ５６
1
48
#01
401-89141 BOX_TOP_32
ボックストップ３２
(1)
49
#02
401-89142 BOX_TOP_44
ボックストップ４４
(1)
50
#03
401-89143 BOX_TOP_56
ボックストップ５６
(1)
51
#01
401-89144 BOX_BOTTOM_32
ボックスボトム３２
(1)
52
#02
401-89145 BOX_BOTTOM_44
ボックスボトム４４
(1)
53
#03
401-89146 BOX_BOTTOM_56
ボックスボトム５６
(1)
54
#01
401-89103 TAPE_BOTOM_GUIDE_32
テープボトムガイド３２
(1)
55
#02
401-89104 TAPE_BOTOM_GUIDE_44
テープボトムガイド４４
(1)
56
#03
401-89105 TAPE_BOTOM_GUIDE_56
テープボトムガイド５６
(1)
57 SL-4860891-SC SCREW M2.6 L=8
座金付きなべ小ねじ Ｍ２．６ Ｌ＝８
(7)
58
#01
401-89108 SPACER_12
スペーサ１２
(3)
59
#02
401-89108 SPACER_12
スペーサ１２
(6)
60
#03
401-89108 SPACER_12
スペーサ１２
(9)
61
#01
401-89154 CHAMBER_LID_32
チャンバーリッド３２
(1)
62
#02
401-89155 CHAMBER_LID_44
チャンバーリッド４４
(1)
63
#03
401-89156 CHAMBER_LID_56
チャンバーリッド５６
(1)
64 401-89157 CHAMBER_SH
チャンバーシャフト
(2)
65 WP-0330816-SF WASHER 3.25X10X0.8
平座金 ３．２５Ｘ１０Ｘ０．８
(1)
66 401-71822 SFBS-M3_L6
フランジ付きボタンボルト
(2)
67 401-91023 SIDE_BASE_UNIT
サイドベースユニット
1
68 401-89101 BASE_PLATE
ベースプレート
(1)
69 401-89102 GUIDE_PLATE
ガイドプレート
(1)
70 401-67280 COVER_SC_TAPPING_SCREW_M26X6
カバーＣＳタッピンねじ（Ｍ２．６×６）
(3)
71 401-89107 BOX_INNER_SIDE_TAPE
ボックスインナーサイドテープ
(1)
72 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
(14)
73 E1306-706-C00 TAPE HOLDER WASHER
テープホルダ押え波座金
(1)
74 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(1)
75 E3856-721-000 A CLOTHES PAPER
ラシャペーパ
1
- 15 -

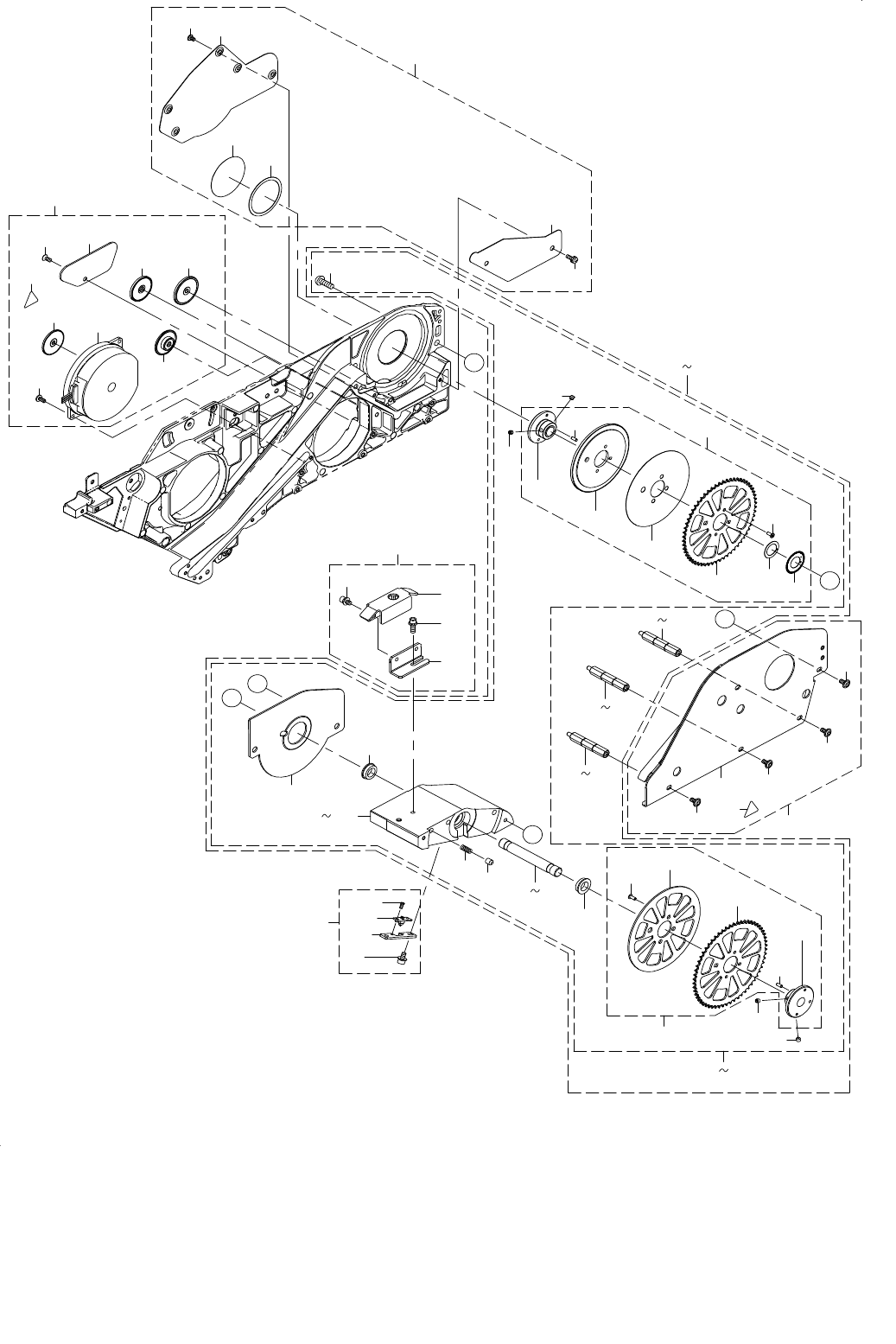

8. RF32AS,RF32AS(SP),RF44AS,RF44AS(SP),RF56AS,RF56AS(SP) (2)
3
7
5
4
10
9
8
6
2
1
14
15
12
13
11
18
18
22
23
24
25
26
21
20
29
30
31
28
27
38 40
41 43
44
47
48
49
50
51
52
53
46
45
56
57
58
59
55
60
60
60
60
61
61
62
63
64
65 67
54
B
B
65 67
65 67
18
18
17
16
35 37
A
A
C
32 34
C
19
- 16 -
NOTE( 注記 ) #01....FOR RF32AS,RF32AS(SP) ＲＦ ３２ ＡＳ，ＲＦ ３２ ＡＳ（ＳＰ）用
#02....FOR RF44AS,RF44AS(SP) ＲＦ ４４ ＡＳ，ＲＦ ４４ ＡＳ（ＳＰ）用
#03....FOR RF56AS,RF56AS(SP) ＲＦ ５６ ＡＳ，ＲＦ ５６ ＡＳ（ＳＰ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-91025 FEED_DRIVE_ASM_R32
フィードドライブ組＿Ｒ３２
1
2 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６×６）
(1)
3 401-66951 MOTOR_ASSY_32K
モータ組＿３２Ｋ
(1)
4 CM-3003000-01 HIGH TEMPARATURE CAUTION LABEL 2 (16)
高温注意シール ２ （１６）
(1)
5 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ２．６×６）
(2)
6 401-89170 FEED_GEAR_THRUST_COVER_R32
フィードギヤスラストカバー＿Ｒ３２
(1)
7 401-67202 FEED_GEAR_E_08K
フィードギアＥ＿０８Ｋ
(1)
8 401-67203 FEED_GEAR_D_08K
フィードギアＤ＿０８Ｋ
(1)
9 401-67204 FEED_GEAR_C_08K
フィードギアＣ＿０８Ｋ
(1)
10 401-89168 FEED_GEAR_B_R32
フィードギヤＢ＿Ｒ３２
(1)
11 401-91026 PP_SENSOR_ASSY_R32
ＰＰセンサ組＿Ｒ３２
1
12 400-85419 SCREW M2X4
平小ねじ Ｍ２×４（ＳＵＳ）
(1)
13 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
14 401-62444 ETF PP SENS PCB ASM
ＥＴＦ ＰＰ センサ基板組
(1)
15 401-89177 PP_SENSOR_BR_R32
ＰＰセンサブラケット＿Ｒ３２
(1)
16 401-91027 TAPE_GUIDE_ASSY_R32
テープガイド組＿Ｒ３２
1
17 401-89160 TAPE_GUIDE_R32
テープガイド＿Ｒ３２
(1)
18 401-71822 SFBS-M3_L6
フランジ付きボタンボルト
(5)
19 CM-3003000-01 SEAL
高温注意シール２（１６）
(1)
20 401-91028 FEED_COVER_ASM_R32
フィードカバー組＿Ｒ３２
1
21 SL-4860891-SC SCREW M2.6 L=8
座金付きなべ小ねじ Ｍ２．６ Ｌ＝８
(2)
22 401-89180 FEED_COVER_R32
フィードカバー＿Ｒ３２
(1)
23 401-89110 LOW_HEAD_SCREW_M26_L4
低頭ねじ Ｍ２．６＿Ｌ４
(5)
24 401-89179 BLOCK_COVER_R32
ブロックカバー＿Ｒ３２
(1)
25 401-89178 BLOCK_COVER_TAPE_R32
ブロックカバーテープ＿Ｒ３２
(1)
26 401-89181 PP_SENSOR_COVER_R32
ＰＰセンサカバー＿Ｒ３２
(1)
27 400-91583 EF32_EMBOSS_SPACER_ASSY
ＥＦ３２＿エンボススペーサ組
1
28 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(1)
29 400-91599 EMBOSS_SPACER_ETF
エンボススペーサ＿ＥＴＦ
(1)
30 E6902-706-R00 EMBOSS SPACER 32B
エンボススペーサ ３２Ｂ
(1)
31 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
32
#01
401-91046 FEED_UNIT_R32
フィードユニット＿Ｒ３２
1
33
#02
401-91062 FEED_UNIT_R44
フィードユニット＿Ｒ３２
1
34
#03
401-91076 FEED_UNIT_R56
フィードユニット＿Ｒ５６
1
35
#01
401-91047 FEED_SPROKET_UNIT_R32
フィードスプロケットユニット＿Ｒ３２
(1)
36
#02
401-91063 FEED_SPROKET_UNIT_R44
フィードスプロケットユニット＿Ｒ４４
(1)
37
#03
401-91077 FEED_SPROKET_UNIT_R56
フィードスプロケットユニット＿Ｒ５６
(1)
38
#01
401-89176 FRONT_BLOCK_R32
フロントブロック＿Ｒ３２
(1)
39
#02
401-89191 FRONT_BLOCK_R44
フロントブロック＿Ｒ４４
(1)
40
#03
401-89192 FRONT_BLOCK_R56
フロントブロック＿Ｒ５６
(1)
41
#01
401-89173 SPROCKET_SH_32
スプロケットシャフト＿３２
(1)
42
#02
401-89193 SPROCKET_SH_44
スプロケットシャフト＿４４
(1)
43
#03
401-89194 SPROCKET_SH_56
スプロケットシャフト＿５６
(1)
44 401-89169 SPROCKET_SHIELD_PLATE_R32
スプロケットシールドプレート＿Ｒ３２
(1)
45 401-91048 FEED_SPROKET_D_ASSY_R32
フィードスプロケットＤ組＿Ｒ３２
(1)
46 401-89182 SLIT_PLATE_TAPE_R32
スリットプレートテープ＿Ｒ３２
(1)
47 E6102-706-R00 SPROCKET WHEEL32
スプロケットホイール ３２
(1)
48 E6104-706-R00 SPROCKET SPACER
スプロケットスペーサ
(1)
49 401-89174 R32_SP_FEED_GEAR
Ｒ３２スプロケットフィードギヤ
(1)
50 401-89172 SPROCKET_HOLDER_32
スプロケットホルダー＿３２
(1)
51 401-22613 PARALLEL_PIN_2X5
平行ピン ２×５
(1)
52 400-91653 SCREW_SETS_M2X5
超極低頭ボルト Ｍ２Ｘ５
(2)
53 401-89171 SLIT_PLATE_RF32
スリットプレート＿ＲＦ３２
(1)
54 401-91049 FEED_SPROKET_A_ASSY_R32
フィードスプロケットＡ組＿Ｒ３２
(1)
55 400-91653 SCREW_SETS_M2X5
超極低頭ボルト Ｍ２Ｘ５
(2)
56 E6102-706-R00 SPROCKET WHEEL32
スプロケットホイール ３２
(1)
57 E6108-706-R00 SPROCKET GUIDE PLATE
スプロケットガイドプレート
(1)
58 401-89172 SPROCKET_HOLDER_32
スプロケットホルダー＿３２
(1)
59 401-22613 PARALLEL_PIN_2X5
平行ピン ２×５
(1)
60 E2250-525-000 SET SCREW
ダブルポイントセットＳＣ（Ｍ３Ｘ３）
(4)
61 SB-1080014-00 BEARING
ころがり軸受
(2)
62 401-90919 SPROCKET_PUSHER_R32
スプロケットプッシャー＿Ｒ３２
(1)
63 400-77529 PLUNGER_SP
プランジャースプリング
(1)
64 SM-3041252-TN SCREW M4 L=12
丸ねじ Ｍ４ Ｌ＝１２
(2)
65
#01
401-89108 SPACER_12
スペーサ１２
(3)
66
#02
401-89108 SPACER_12
スペーサ１２
(6)
67
#03
401-89108 SPACER_12
スペーサ１２
(9)
