- 20 -
NOTE( 注記 ) #01....FOR RF32AS(SP),RF44AS(SP), ＲＦ ３２ ＡＳ（ＳＰ），ＲＦ ４４ ＡＳ（ＳＰ），
RF56AS(SP), ＲＦ ５６ ＡＳ（ＳＰ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-91035 CLAMP_UNIT_R32
クランプユニット＿Ｒ３２
1
2 401-69543 CLAMP_BLOCK_ASSY_08K
クランプブロック組＿０８Ｋ
(1)
3 401-67216 GEAR_SH_08K
ギアシャフト＿０８Ｋ
(1)
4 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
5 401-67218 CLAMP_MAIN_SH
クランプメインＳＨ
(1)
6 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
(1)
7 401-67265 CLAMP_SP
クランプスプリング＿０８Ｋ＿Ａ
(1)
8 401-69546 CLAMP_BLOCK_SUB_ASSY_08K
クランプブロックサブ組＿０８Ｋ
(1)
9 401-67215 CLAMP_BLOCK
クランプブロック
(1)
10 401-67217 CLAMP_ROLLER
クランプローラー
(1)
11 401-67216 GEAR_SH_08K
ギアシャフト＿０８Ｋ
(1)
12 401-69544 CLAMP_LEVER_ASSY_08K
クランプレバー組＿０８Ｋ
(1)
13 401-67237 CLAMP_LEVER_PIN
クランプレバーピン
(1)
14 401-71822 SFBS-M3_L6
フランジ付きボタンボルト
(1)
15 401-67238 CLAMP_SPRING_GUIDE
クランプスプリングガイド
(1)
16 401-89573 TENSIONER_REFLECTOR_R
テンショナリフレクタ＿Ｒ
(1)
17 401-69547 CLAMP_LEVER_SUB_ASSY_08K
クランプレバーサブ組＿０８Ｋ
(1)
18 401-69548 CLAMP_PHOTO_SENSOR_ASSY
クランプフォトセンサ組
(1)
19 401-62445 ETF REFLECTIVE SENS PCB ASM
ＥＴＦ ＲＥＦＬＥＣＴＩＶＥセンサ基板組
(1)
20 401-67278 BINDING_HEAD_SCREW_M26X6
バインドねじ（Ｍ２．６Ｘ６）
(1)
21 NM-6860003-SC NUT M2.6 TYPE3
六角ナット Ｍ２．６ ３種
(1)
22 401-66940 LOCK SENS FPC
ロックセンサＦＰＣ
(1)
23 401-67282 SENSOR_CAP
センサキャップ
(1)
24 401-91039 CLAMP_WIRE_ASSY_R32
クランプワイヤー組＿Ｒ３２
(1)
25 401-67250 CLAMP_WIRE_GUIDE_B
クランプワイヤガイド＿Ｂ
(3)
26 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
(6)
27 RE-0250000-K0 E-RING 2.5
Ｅ形止め輪 ２．５
(1)
28 401-91037 CLAMP_WIRE_R32
クランプワイヤＲ３２
(1)
29 401-91038 HANDLE_UNIT_R32
ハンドルユニット＿Ｒ３２
1
30 401-89150 HANDLE_R32
ハンドル＿Ｒ３２
(1)
31 SL-4860891-SC SCREW M2.6 L=8
座金付きなべ小ねじ Ｍ２．６ Ｌ＝８
(3)
32 401-66942 MENBRANE SWITCH
ＭＥＮＢＲＡＮＥスイッチ
(1)
33 401-89158 LID_PRESSURE_PLATE
リッドプレッシャプレート
(1)
34 401-67254 HANDLE_REINFORCED_PLATE_12K
ハンドル補強板
(1)
35 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
(5)
36 401-67232 REAR_CABLE_COVER
リアケーブルカバー
(1)
37 401-67253 EXTENSION_PLATE
延長プレート
(1)
38 401-67280 COVER_SC_TAPPING_SCREW_M26X6
カバーＣＳタッピンねじ（Ｍ２．６Ｘ６）
(2)
39 401-91039 PCB_BOX_ASSY_R32
基板ボックス組Ｒ３２
(1)
40 401-66952 ETF 12 MAIN PCB ASM
ＥＴＦ １２メイン基板組
(1)
41 ST-4860421-SN TAPPING SCREW D=2.6 L=4
タッピンねじ Ｄ＝２．６ Ｌ＝４
(4)
42 401-66939 ETF I/F CABLE ASM
ＥＴＦ Ｉ／Ｆケーブル組
(1)
43 ST-4860821-SN TAPPING SCREW M2.5X8
タッピンねじ
(2)
44 401-72665 HEAT_SINK_PLATE_12K
ヒートシンクプレート＿１２Ｋ
(1)
45 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６Ｘ６）
(2)
46 401-66943 RADIATION SHEET
ＲＡＤＩＡＴＩＯＮシート
(2)
47 401-89151 PCB_COVER
基板カバー
(1)
48 401-89152 E_PLATE
Ｅプレート
(1)
49 401-67277 SUPER_LOW_HEAD_SCREW_M26X4
超低頭ねじ（Ｍ２．６Ｘ４）
(2)
50 SL-4860891-SC SCREW M2.6 L=8
座金付きなべ小ねじ Ｍ２．６ Ｌ＝８
(5)
51 HX-0031400-00 SPIRAL TABE
スパイラル チューブ
(1)
52 EA-9500B00-00 CABLE BAND
結束バンド ６０
(3)
53 401-91040 S_SENSOR_COVER_ASSY
Ｓセンサカバー組
(1)
54 401-89153 S_SENSOR_COVER
Ｓセンサカバー
(1)
55 401-89200 SPONGE_SS
スポンジＳＳ
(1)
56 401-67279 COVER_CS_SCREW_MAC_M26X6
カバーＣＳねじ＿ＭＡＣ（Ｍ２．６×６）
(3)
57 NM-6860003-SC NUT M2.6 TYPE3
六角ナット Ｍ２．６ ３種
(2)
58 401-91041 REEL_HOOK_ASSY_R32
リールフック組Ｒ３２
(1)
59 400-91597 REEL_HOOK_32
リールフック＿３２
(1)
60 400-91598 REEL_HOOK_SH_32
リールフックシャフト＿３２
(1)
61 E1306-706-C00 TAPE HOLDER WASHER
テープホルダ押さえ波座金
(1)
62 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(1)
63 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
64 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(1)
65 NM-3040520-SC FLANGE NUT M4
フランジ付きナット Ｍ４
(1)
66 401-67233 DUMMY_SENSOR
ダミーセンサ
1
67
#01
401-66944 SPLICE_SENSOR
スプライスセンサ
1
- 21 -

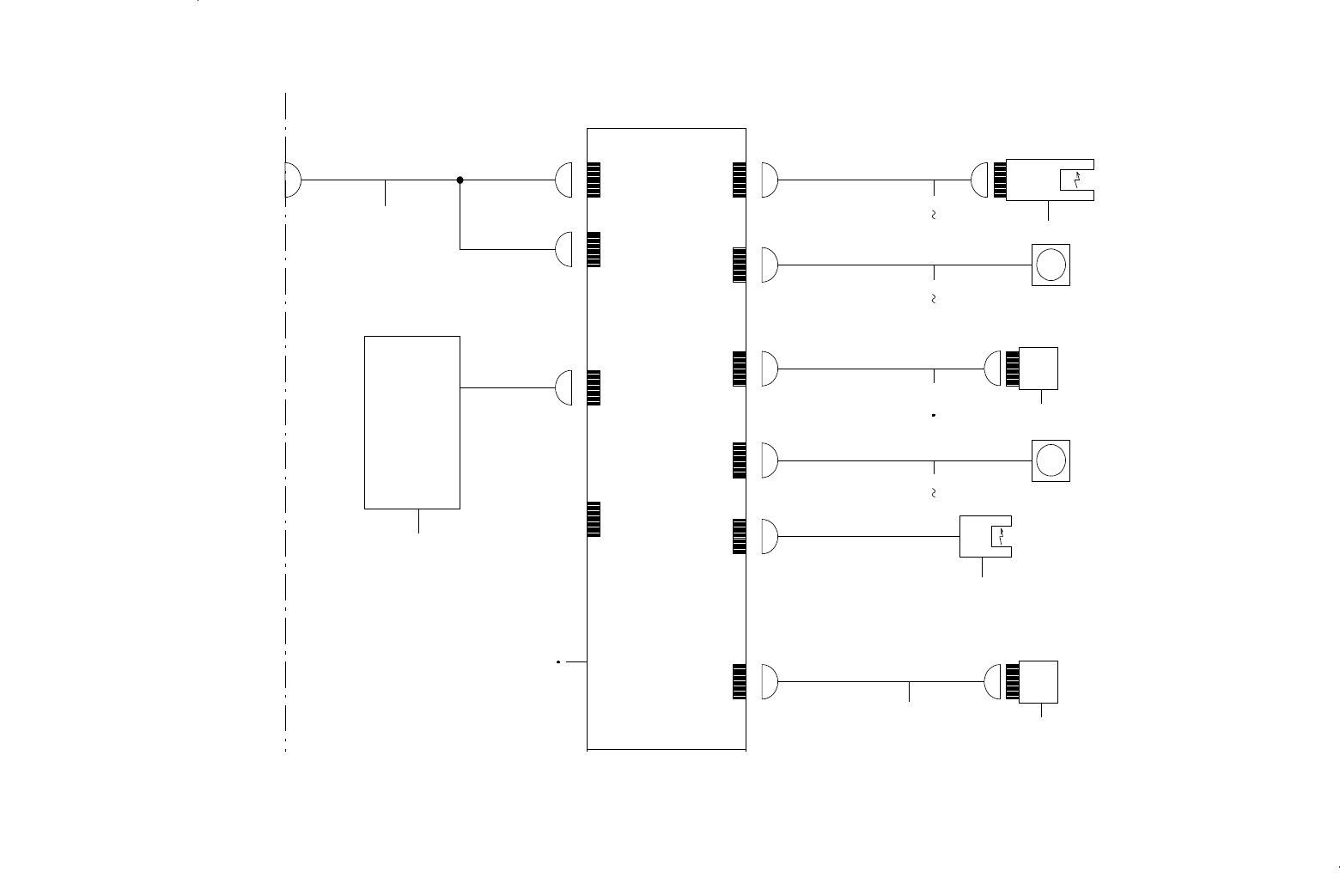

11. SYSTEM DIAGRAM
ETF I/F CABLE ASM
1
2
ETF MAIN PCB ASM
MENBRANE SWITCH
CN1
CN2
CN8
CN10
CN5
CN3
CN6
CN4
CN9
CN7
LOCK SENS FPC
3 4
PP SENS CABLE ASM
5 7 9 11 12 13 9 11
15
MOTOR ASSY
TENSION SENS FPC
MOTOR ASSY
8
16
14
16
PP SENS PCB ASM
FEED MOTOR
TENSIONER SENSOR
ETF REFLECTIVE SENS PCB ASM
PULL MOTOR
SPLICE SENSOR (OPTION)
ETF REFLECTIVE SENS PCB ASM
LOCK SENSOR
- 22 -
NOTE( 注記 ) #01....FOR RF08AS,RF08AS(SP) ＲＦ ０８ ＡＳ，ＲＦ ０８ ＡＳ（ＳＰ）用
#02....EXCEPT RF08AS,RF08AS(SP) ＲＦ ０８ ＡＳ，ＲＦ ０８ ＡＳ（ＳＰ）を除く
#03....FOR RF12AS,RF12AS(SP),RF16AS, ＲＦ １２ ＡＳ，ＲＦ １２ ＡＳ（ＳＰ），
RF16AS(SP),RF24AS,RF24AS(SP) ＲＦ １６ ＡＳ，ＲＦ １６ ＡＳ（ＳＰ），
ＲＦ ２４ ＡＳ，ＲＦ ２４ ＡＳ（ＳＰ）用
#04....FOR RF32AS,RF32AS(SP),RF44AS, ＲＦ ３２ ＡＳ，ＲＦ ３２ ＡＳ（ＳＰ），
RF44AS(SP),RF56AS,RF56AS(SP) ＲＦ ４４ ＡＳ，ＲＦ ４４ ＡＳ（ＳＰ），
ＲＦ ５６ ＡＳ，ＲＦ ５６ ＡＳ（ＳＰ）用
#05....FOR RF08AS,RF08AS(SP), ＲＦ ０８ ＡＳ，ＲＦ ０８ ＡＳ（ＳＰ），
RF12AS,RF12AS(SP),RF16AS, ＲＦ １２ ＡＳ，ＲＦ １２ ＡＳ（ＳＰ），
RF16AS(SP),RF24AS,RF24AS(SP) ＲＦ １６ ＡＳ，ＲＦ １６ ＡＳ（ＳＰ），
ＲＦ ２４ ＡＳ，ＲＦ ２４ ＡＳ（ＳＰ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-66939 ETF I/F CABLE ASM
ＥＴＦ Ｉ／Ｆケーブル組
1
2 401-66942 MENBRANE SWITCH
ＭＥＮＢＲＡＮＥスイッチ
1
3
#01
401-62443 ETF MAIN PCB ASM
ＥＴＦメイン基板組
1
4
#02
401-66952 ETF 12 MAIN PCB ASM
ＥＴＦ １２ メイン基板組
1
5
#01
401-66938 ETF PP SENS CABLE ASM
ＥＴＦ ＰＰセンサケーブル組
1
6
#03
401-78361 ETF 12 PP SENS CABLE ASM
ＥＴＦ １２ ＰＰセンサケーブル組
1
7
#04
401-90385 RF32 PP SENS CABLE ASM
ＲＦ３２ ピックポジションセンサケーブル組
1
8 401-62444 ETF PP SENS PCB ASM
ＥＴＦ ＰＰセンサ基板組
1
9
#01
401-66937 MOTOR_ASSY_08K
モータ組＿０８Ｋ
2
10
#03
401-66950 MOTOR_ASSY_12K
モータ組＿１２Ｋ
2
11
#04
401-66951 MOTOR_ASSY_32K
モータ組＿３２Ｋ
1
12
#05
401-66941 TENSION SENS FPC
テンションセンサＦＰＣ
1
13
#04
401-90456 TENSION_SENS_FPC_R32
テンションセンサＦＰＣ＿Ｒ３２
1
14 401-66944 SPLICE SENSOR
ＳＰＬＩＣＥセンサ
1
15 401-66940 LOCK SENS FPC
ロックセンサＦＰＣ
1
16 401-62445 ETF REFLECTIVE SENS PCB ASM
ＥＴＦ ＲＥＦＬＥＣＴＩＶＥセンサ基
1
