４．PT100 数据的作成方 法（２） ★基板认识数据 认识模式 认识坐标点 ＲＥＦ 尺寸 在Module机器间可以 统一 结论： 基板认识坐标的学习，只 要在一台机器上做一次即 可。其他机器可将此坐标 输入。 补充：基板认 识CAD数据 没有时的自动 学习方法（理 想） ①不做基板 认识即进行实 装，并确认坐 标是否吻合 （大多 数情况下， 实装数据可利用 CAD数据。 ） ②进行基板 认识，对同 一坐标精度进行 手修正。 ③对同一生…

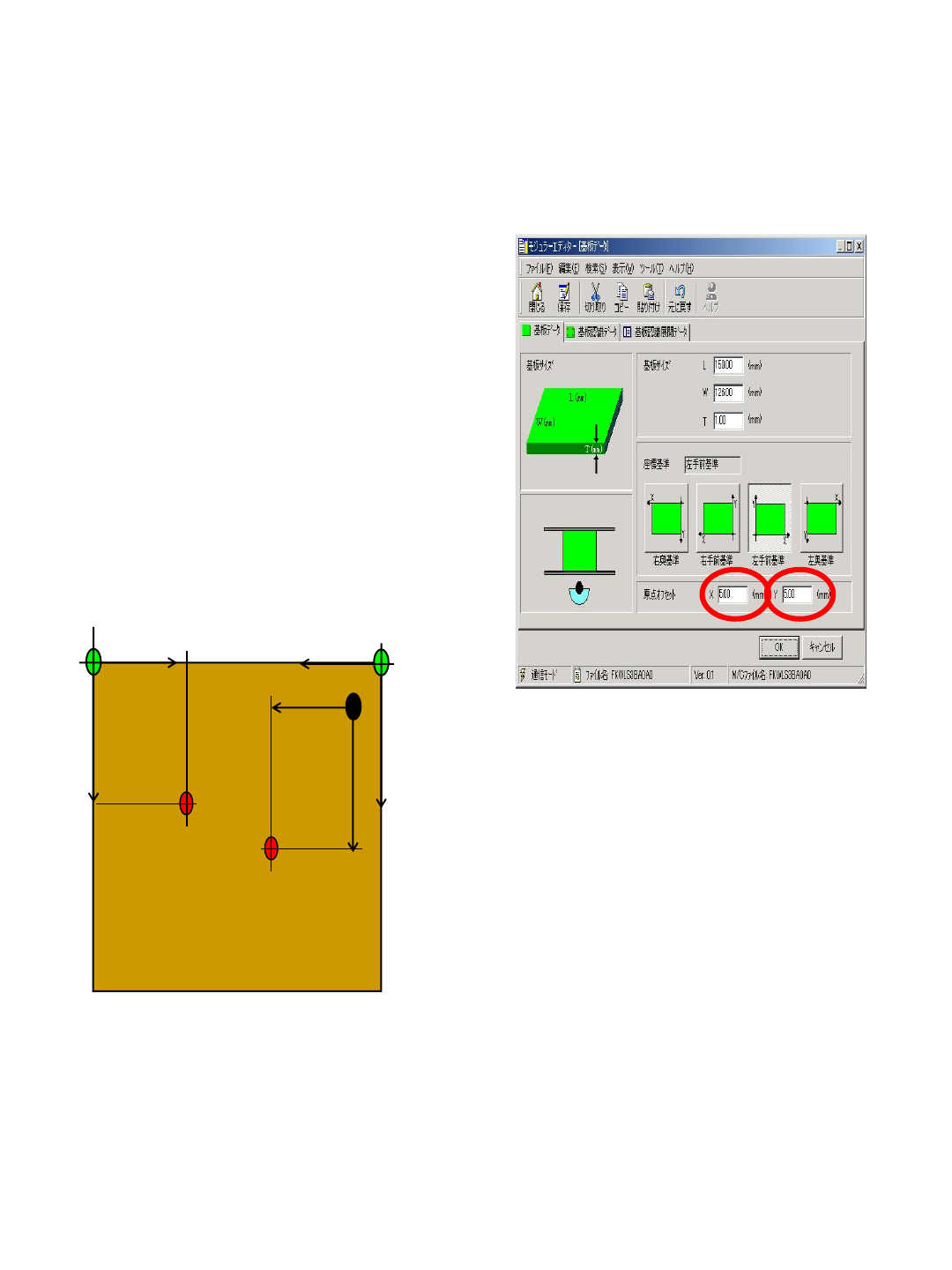

４．PT100数据的作成方法（１）
★基板数据
基板尺寸
坐标基准
原点补偿
在Module机中统一起
来
结论：
不用改变原点补偿。
原点补偿指示的是CAD原点。
原则上选择基准孔的坐标。
在实装坐标的调整中不使用。
+Y
+X
100mm
100mm
100mm
100mm
+X
+Y
补充：
曾经有过KME的社员对同一生产线，生产
同一基板的CM202进行数据做成时，选择坐
标基准不同的事。
因此，2个人进行数据做成时要注意协商。
４．PT100数据的作成方法（２）
★基板认识数据
认识模式
认识坐标点
ＲＥＦ 尺寸
在Module机器间可以
统一
结论：
基板认识坐标的学习，只
要在一台机器上做一次即
可。其他机器可将此坐标
输入。
补充：基板认识CAD数据没有时的自动学习方法（理想）
①不做基板认识即进行实装，并确认坐标是否吻合
（大多数情况下，实装数据可利用CAD数据。）
②进行基板认识，对同一坐标精度进行手修正。
③对同一生产线上所有设备都手输入基板认识坐标。
+X
+Y
４．PT100数据的作成方法（３）
★BLOCK属性数据
在Module机器间可以
统一
结论：
①在对同一条生产线的所有机器
的实装数据进行同一量的变更时
使用。
需要变更时，应变更同一生
产线的所有Module机种。
②要变更Block中所有坐标时可
变更Block的坐标
+X
+Y
补充：
复制CAD数据后，不会有这种情况。出现
偏差时，应该是调整有问题。
