2.详细坐标管理 PT100-G PT200-G 1.由手动输入 坐标为基本结 构。 CAD数据等 作为M/C DAT E的MASTER是 作为一个不可 更改的FILE。 1. CAD数据 可以直接读入 为基本结构。 由于CAD数 据的存在， M /C DATE的MA STER就不存在 。 2.坐标数据的 变更将作为机 器数据的VE RSION管理 变更后作为 VerUP保存， V erNO 最大的就 是最新 的VERSION 。 2.…

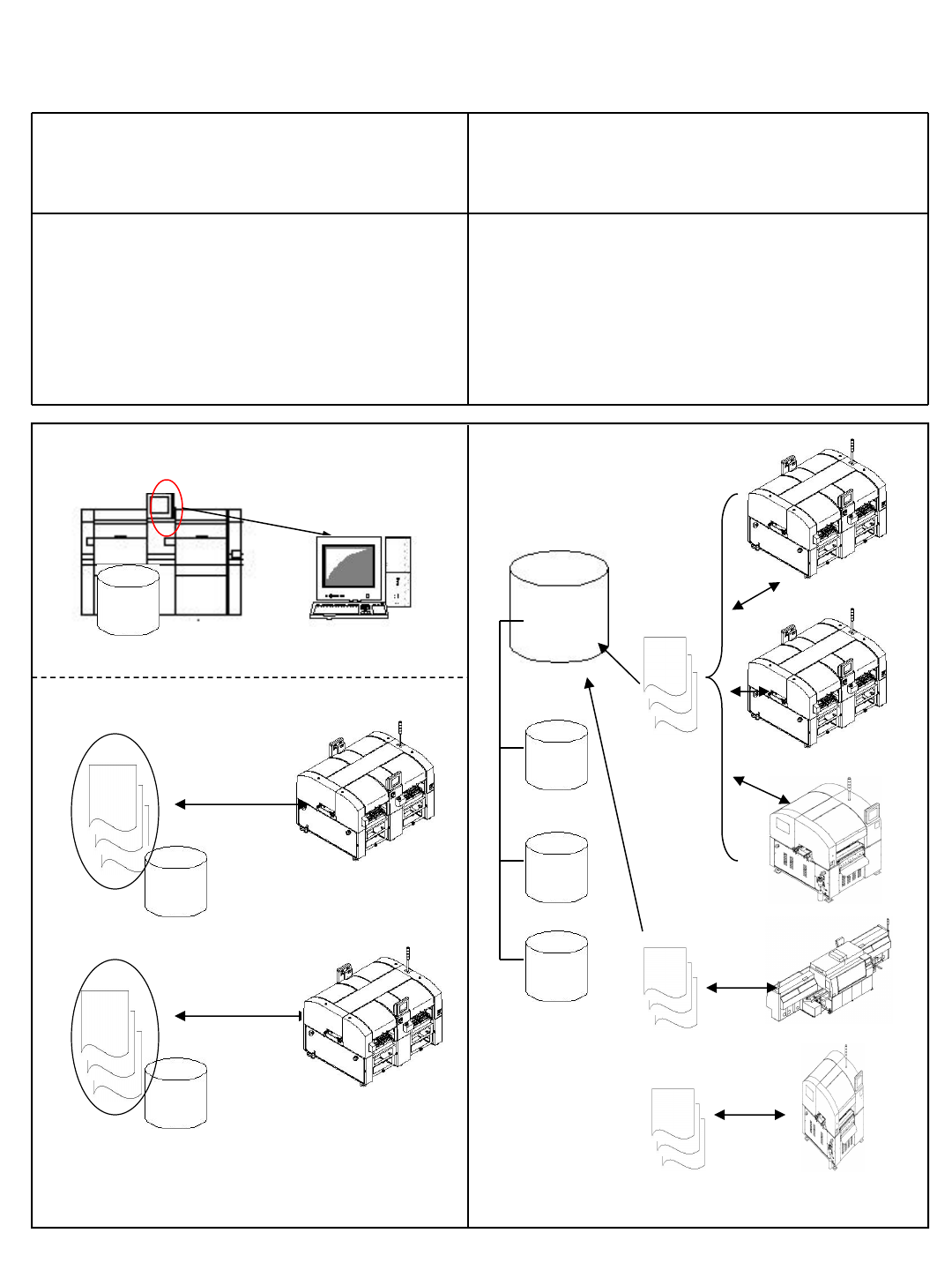

1.坐标部品的管理
PT100-G PT200-G
老机器的数据做成，管理部分转移至PC机的系统 CM202系/CM301-D作为模组化机进行动作的系统
坐标管理是M/C DATE 每个FILE的管理
部品管理是PARTS：M/C DATE 每个FILE的管理
＝实质管理不可
形状： M/C DATE 每个DATEBASE管理
M/C DATE 打开时或D/L，U/L使用时都会从CHIPDB
中读入最新数据
坐标管理是M/C DATE 每个FILE的管理
部品管理是PARTS：末端每个DATEBASE管理
形状： 每条LINE，MODULE，
DATEBASE管理
M/C DATE 打开时或D/L，U/L使用时都会PARTSDB中
读入最新数据
ChipDB
M/C数据
M/C数据
M/C数据
M/C数据
ChipDB
CM202-1
M/C数据
ChipDB
CM202-2
PartsDB
ChipDB
ChipDB
ChipDB
CM202-1
CM202-2
CM301-1
CM88-1
CM20F-1
Module1
Module1
CM88-1
CM20F-1
编辑部中选出
机器个别管理 通用部分（PARTS）LINE管理
2.详细坐标管理
PT100-G PT200-G
1.由手动输入坐标为基本结构。
CAD数据等作为M/C DATE的MASTER是作为一个不可
更改的FILE。
1. CAD数据可以直接读入为基本结构。
由于CAD数据的存在， M/C DATE的MASTER就不存在。
2.坐标数据的变更将作为机器数据的VERSION管理
变更后作为VerUP保存， VerNO 最大的就是最新
的VERSION。
2. M/C Data 的Version管理与PT100一样可以运用
但是M/C Data变更后在同样的Version中覆盖保存，
基本上沿用0.1版本。

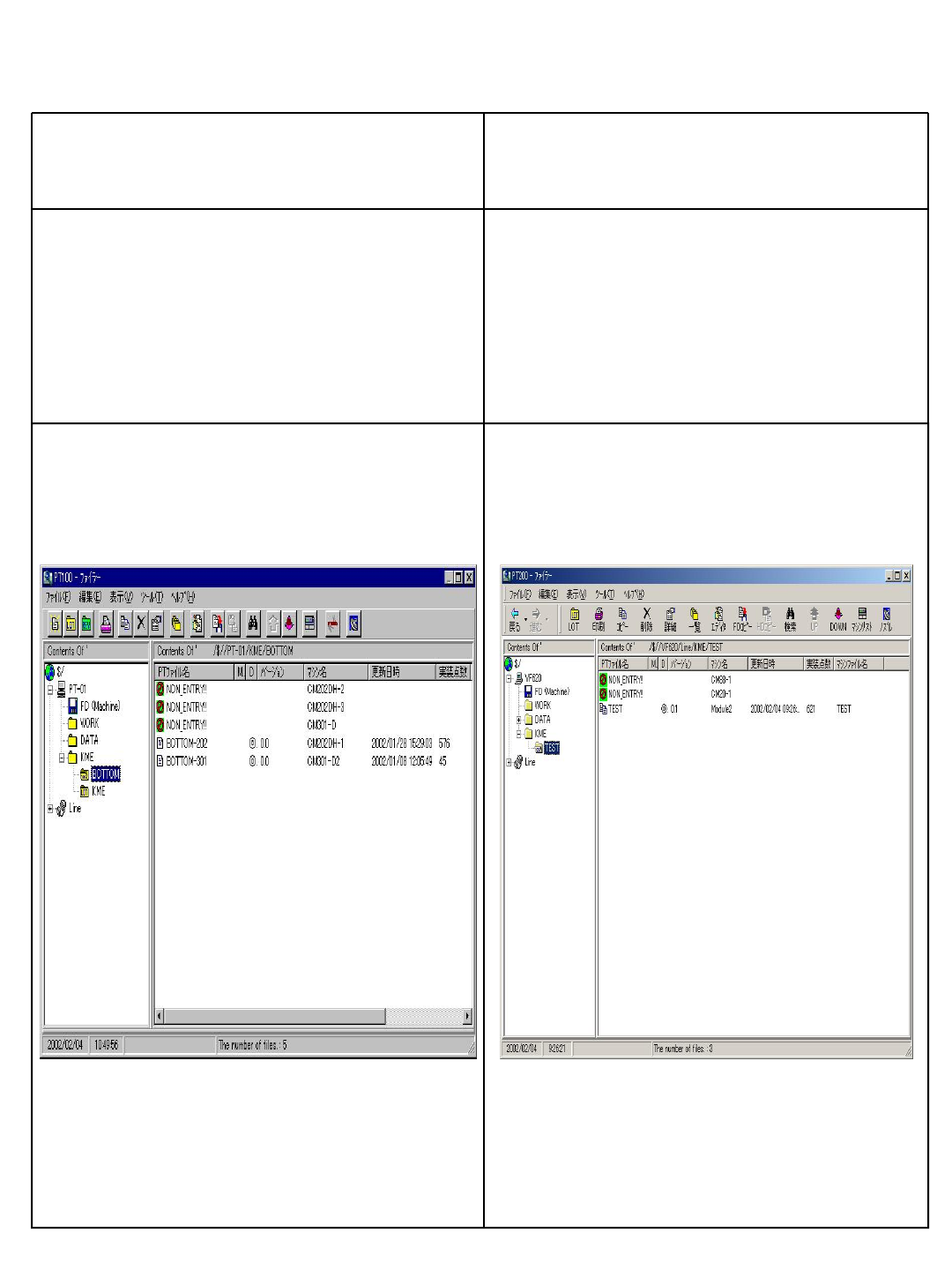

PT200-G FilerPT100-G Filer

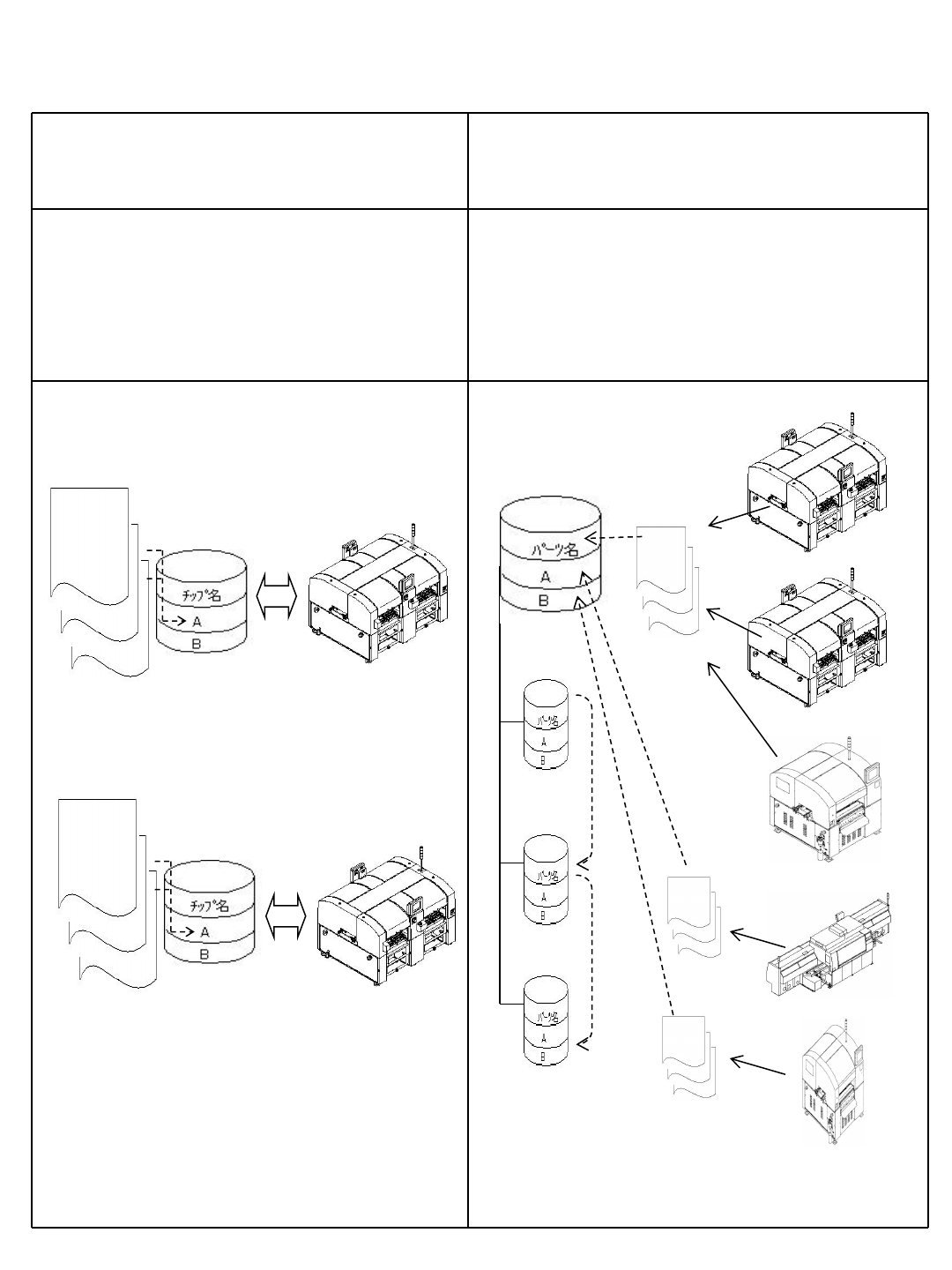

3.Parts管理详细
PT100-G PT200-G
元件数据是在每个生产数据中利用元件名称进行管理，
没有实质上的管理。
每台设备利用贴片名称，对贴片数据及形状数据进行
管理。
有必要对每台设备的贴片名进行统一。
元件数据可在终端利用扩张号进行管理。
每台设备利用元件名称对形状数据进行管理。
贴片名与备注同样使用，使在数据管理上作为主要数据
来使用。
M/C数据
partsＡ
M/C数据
PartsＡ
M/C数据
partsＡ
CM202-1
CM202-2
ＰａｒｔｓDB
ChipDB
ChipDB
CM202-1
CM202-2
CM301-1
CM88-1
CM20F-1
module1
ChipＡ ≠ ChipＡ
M/C数据
Parts名 Chip名
A A
B A
C B
ChipDB
＊Module机可看作同一台设备
M/Cﾃ数据
Parts名 chip名
A A
B A
C B
module1
CM20F-1
CM88-1
