5．PT200数 据的作成方 法（4） 1. 元数据(CAD)上有基板认识坐标的,在机器上做teach 时不好,如全体有偏移的话,请将基板坐标反向入力。 2. 元数据上无基板认识坐标的，取其一点进行teach。 实装确认后再输入偏移量，确认能够被实装后，再 确认其他机器的偏移量。 teach完 了 自動Down Load 実装確認
5．PT200数据的作成方法（３）

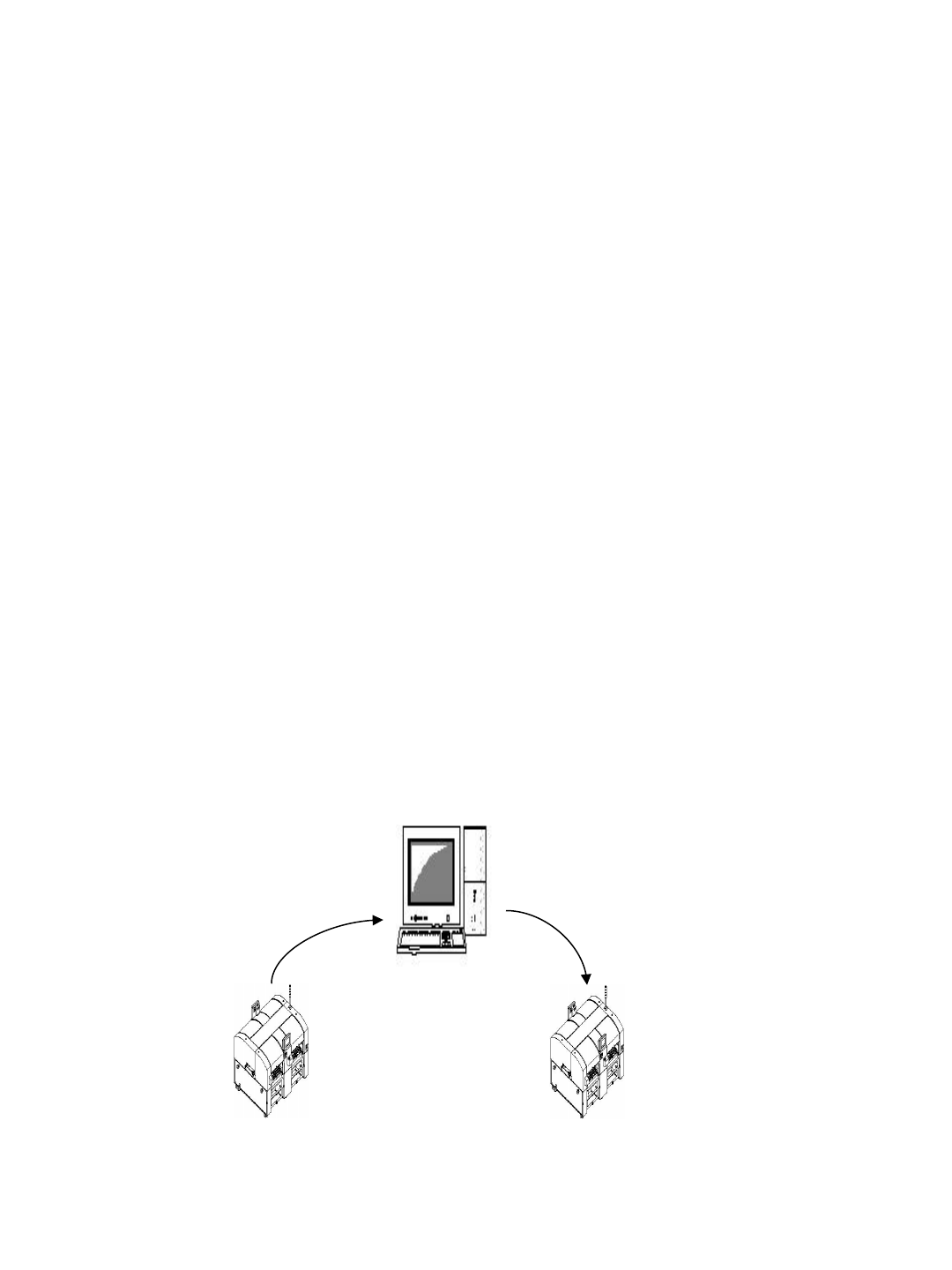

在进行坐标全体的修正场合，要确认整条LINE的偏移
量，再修正共用坐标数据。
针对单体的机器进行修正，对其他的Module机器会引
起不良后果。
現在
目標
原点补偿
0→0.5
現在
偏移
实装位置
偏移0.5
編集
自動DownLoad
5．PT200数据的作成方法（4）
1. 元数据(CAD)上有基板认识坐标的,在机器上做teach
时不好,如全体有偏移的话,请将基板坐标反向入力。
2. 元数据上无基板认识坐标的，取其一点进行teach。
实装确认后再输入偏移量，确认能够被实装后，再
确认其他机器的偏移量。
teach完了
自動DownLoad
実装確認
6．数据作成方法（补充）
前面所讲到的数据做成方法很多人都知道。
只要会使用PT200就能实现。
但是，实际的数据做成场合可能有碰壁的情况，那样的
情况还能实装吗？是整样一回事。
这个关键是在于掌握、RefNo. 荷姿
L尺寸 W尺寸和吸嘴。
所有的数据都有关于认识装置的确设定。
（吸嘴部？）
数据作成，下传到机器后，说开始修改“上记数据”
设定一点也不过分。
今后数据作成将会成为确实的认识数据作成。
