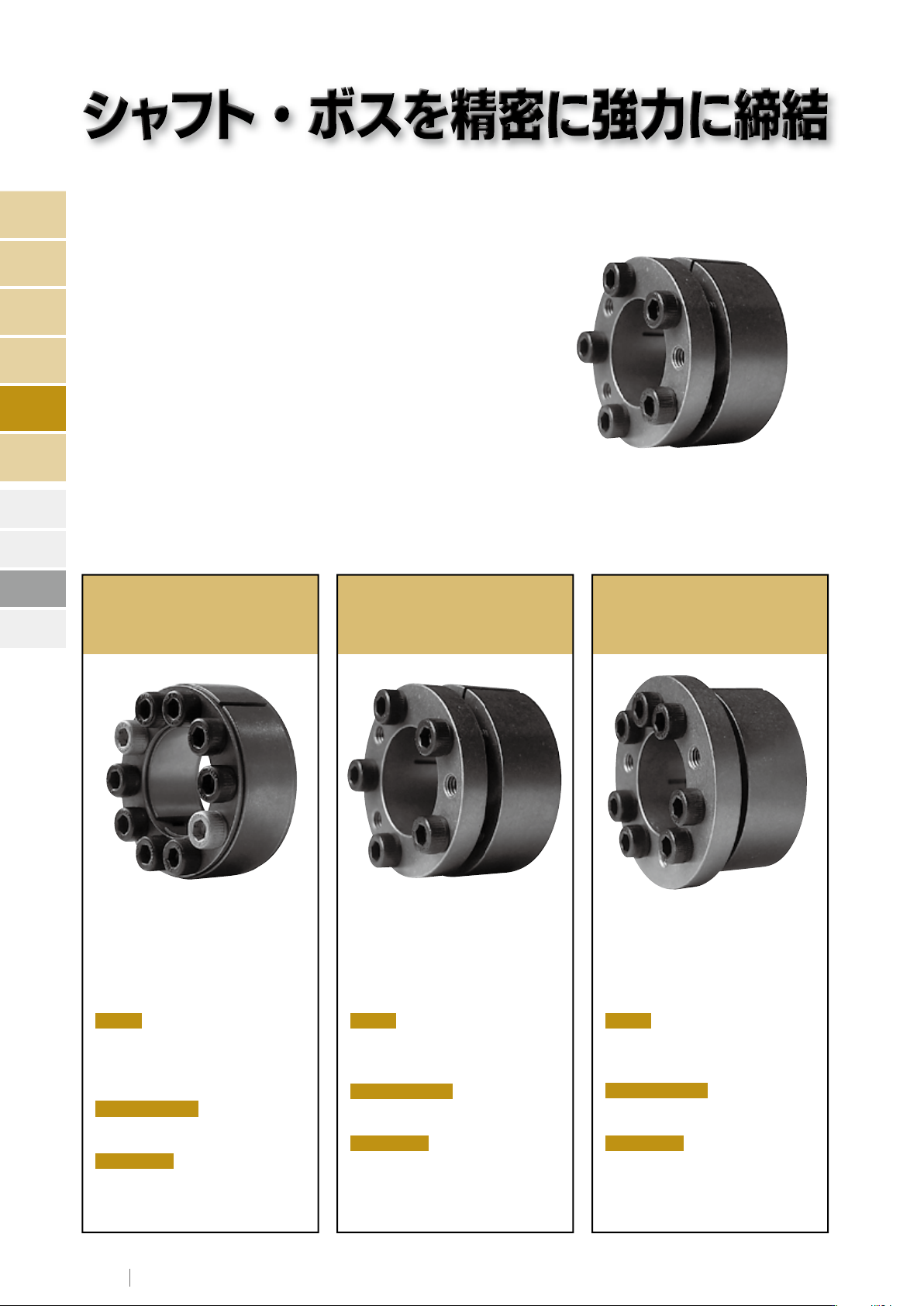

STARLOCK
®
STL-20S
STARLOCK
®
STL-21S
STARLOCK
®
STL-21F
●軸穴、キー溝加工が一切不要
面倒な軸穴加工やキー溝加工は、一切不要です。くさび作用による
強力な締結力を発揮します。
●信頼のノンバックラッシュ
摩擦締結構造の為、ノンバックラッシュで振動・衝撃による軸のヤセ・
焼付などの心配は無用です。
●軸上任意の位置にセットが可能
キーレスの為、軸上の任意の位置に取付けができ、位置決め、位相
合せが簡単かつ自由です。
●取付け、取外しが簡単
軸への取付けは、ボルトを締めつけるだけ。取外しもボルトをゆる
めるだけで簡単に行うことができます。
締結部品
STARLOCK
®
シリーズ
比較的大きな 伝達トルクを 必要とす
る締結にご使用ください。
予め締付ボルトがアッセンブリされ
ており、面倒な計算も必要なく簡 単
に表中より選定できます。
用途
フライホイー ル、プーリ、歯車
コンベヤードラム 、中空シャフト、
カム、レバーなど
標準製作範囲
軸穴径(d)=φ19〜φ200
伝達トルク
270〜61,500(N・m )
STL-20Sの特長に加え、シャフト・
ボスのセンタリン グ効果を高めたも
のです。
取付け時に省スペース化が
図れます。
用途
STL-20Sの用途に加え、特にボス
幅の短いタイミングプーリに最適です。
標準製作範囲
軸穴径(d)=φ19〜φ100
伝達トルク
300〜11,300(N・m )
STL-20Sの特長に加え、シャフト・
ボスのセンタリン グ効果を高めたも
のです。
取付け時にボスの移動が無い為、
精密な位置決めが可能です。
用途
STL-20Sの用途に加え、特にボス
幅の短いタイミングプーリに最適です。
標準製作範囲
軸穴径(d)=φ19〜φ100
伝達トルク
290〜10,800(N・m)
®
