NPM-W 2 EJM7DC-MB-02O-02 个别 准备 基板的传送确认 前工序为止的确认结束后，如果前工 序有基板需要确认基板传送，对 其确认方法进行说明。 2-5-5 操作篇 2-5-5 B 传感器 颜色 传 感器的状态 *1) 红色 ON 灰色 OFF A 基板的传送位置 显示传送带上的基板位置。 2 3 + + 4 + ( 传送到第 2 贴装位置 ) ( 传送到第 1 贴装位置 ) ( 传送到传出位置 ) 2 3 4 1 1…
NPM-W2 EJM7DC-MB-02O-02
2-5-4
个别
准备
对传送带宽度的调整方法进行说明。
●变更为小基板时，请卸下基板支撑块、支撑销。
●请不要用手转动皮带来改变传送带的宽度。(否则有可能会导致基板检测无法正确进行。)
1
4
1
3
+
(传送轨道的宽度被调整)
■调整生产数据的基板宽度时
(调整宽度的数值栏，显示生产数据的
基板宽度)
■输入新的基板宽度时
(显示数字键画面)
输入基板宽度
4
5
6
确认提示
+
(会显示下一个操作画面)
可以轻触
4
2
2
6
■取消时
3
顺序
按准备下一步进行操作的按钮
操作篇
2-5-4

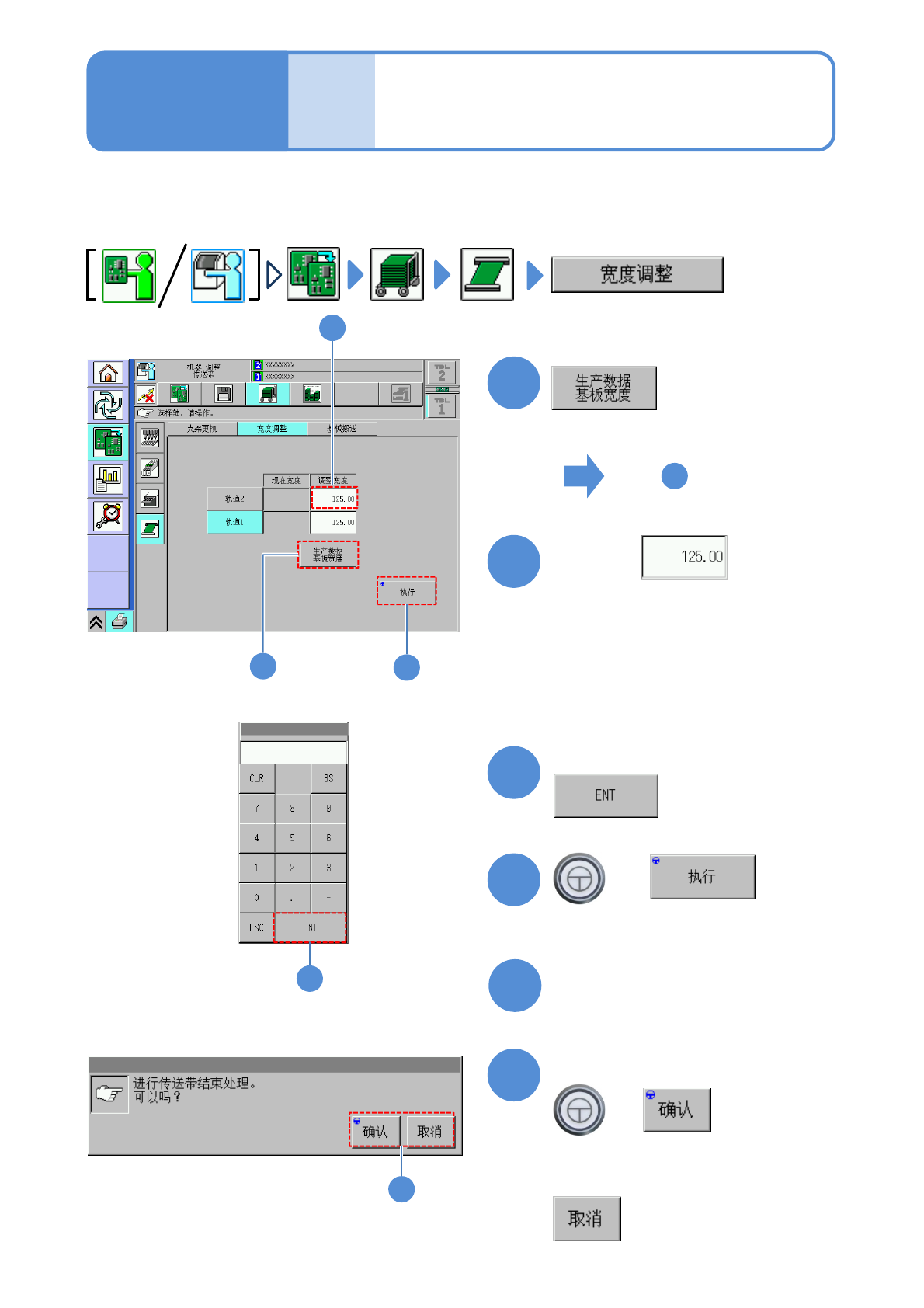

传送带宽度的调整
NPM-W2 EJM7DC-MB-02O-02
个别
准备

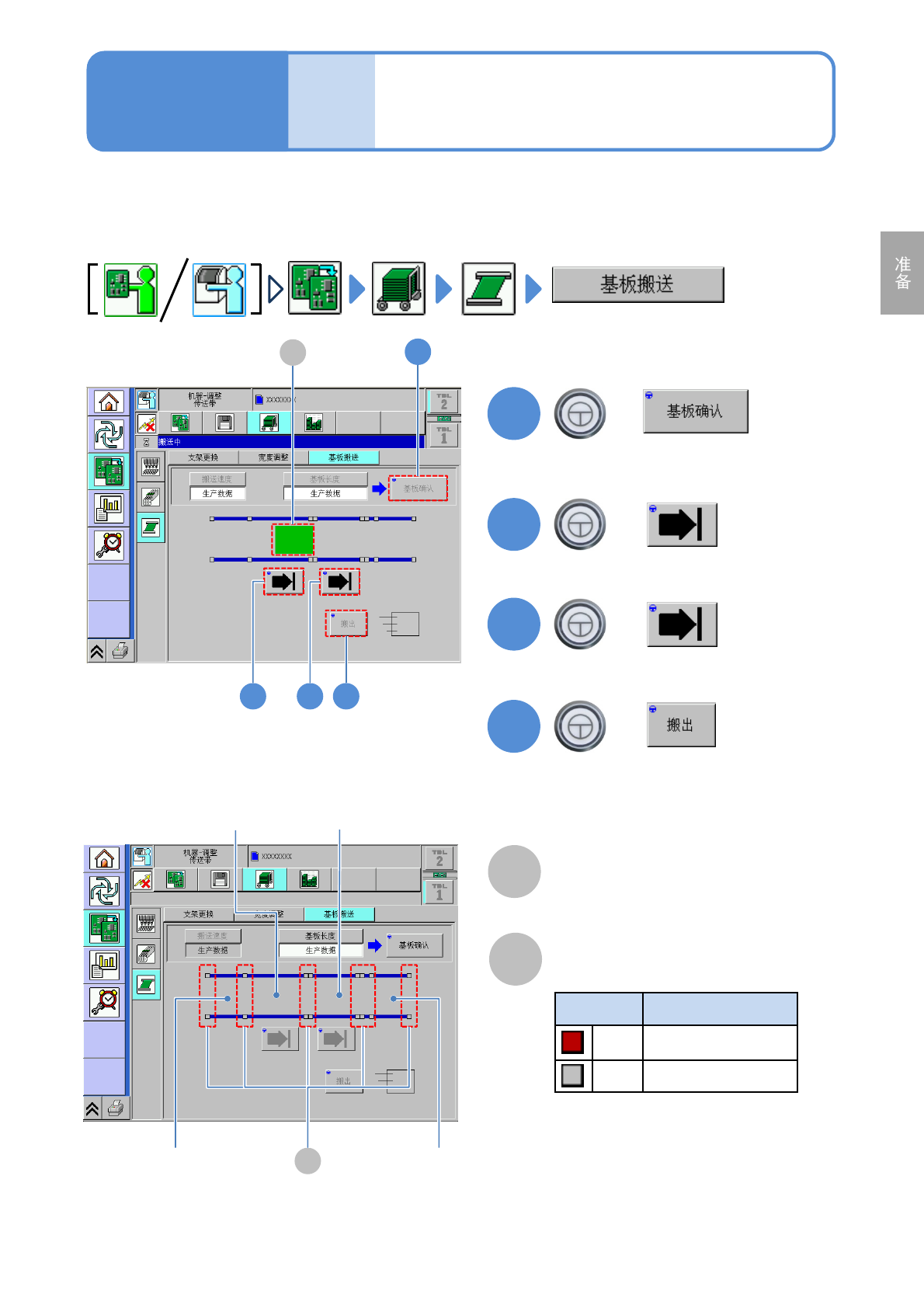

基板的传送确认
前工序为止的确认结束后，如果前工序有基板需要确认基板传送，对其确认方法进行说明。
2-5-5
操作篇
2-5-5
B
传感器
颜色 传感器的状态
*1)
红色
ON
灰色
OFF
A
基板的传送位置
显示传送带上的基板位置。
2
3
+
+
4
+
(传送到第2贴装位置)
(传送到第1贴装位置)
(传送到传出位置)
2 3 4
1
1
+
A
B
传入位置 传出位置
*1)此传感器在支撑下降状态下显示
是否有基板。
(确认基板的有无后，使设备转为可搬
送的状态)
第2贴装位置
第1贴装位置
NPM-W2 EJM7DC-MB-02O-02
2
1
指定贴装对象
1
3
+
(根据指定条件开始生产)
■根据图案指定时
■根据贴装点指定时
■根据元件指定时
（智能供料器）
■根据元件指定时
（托盘供料器）
■根据贴装头指定时
■解除指定时
2-5-6-1
2
个别
准备

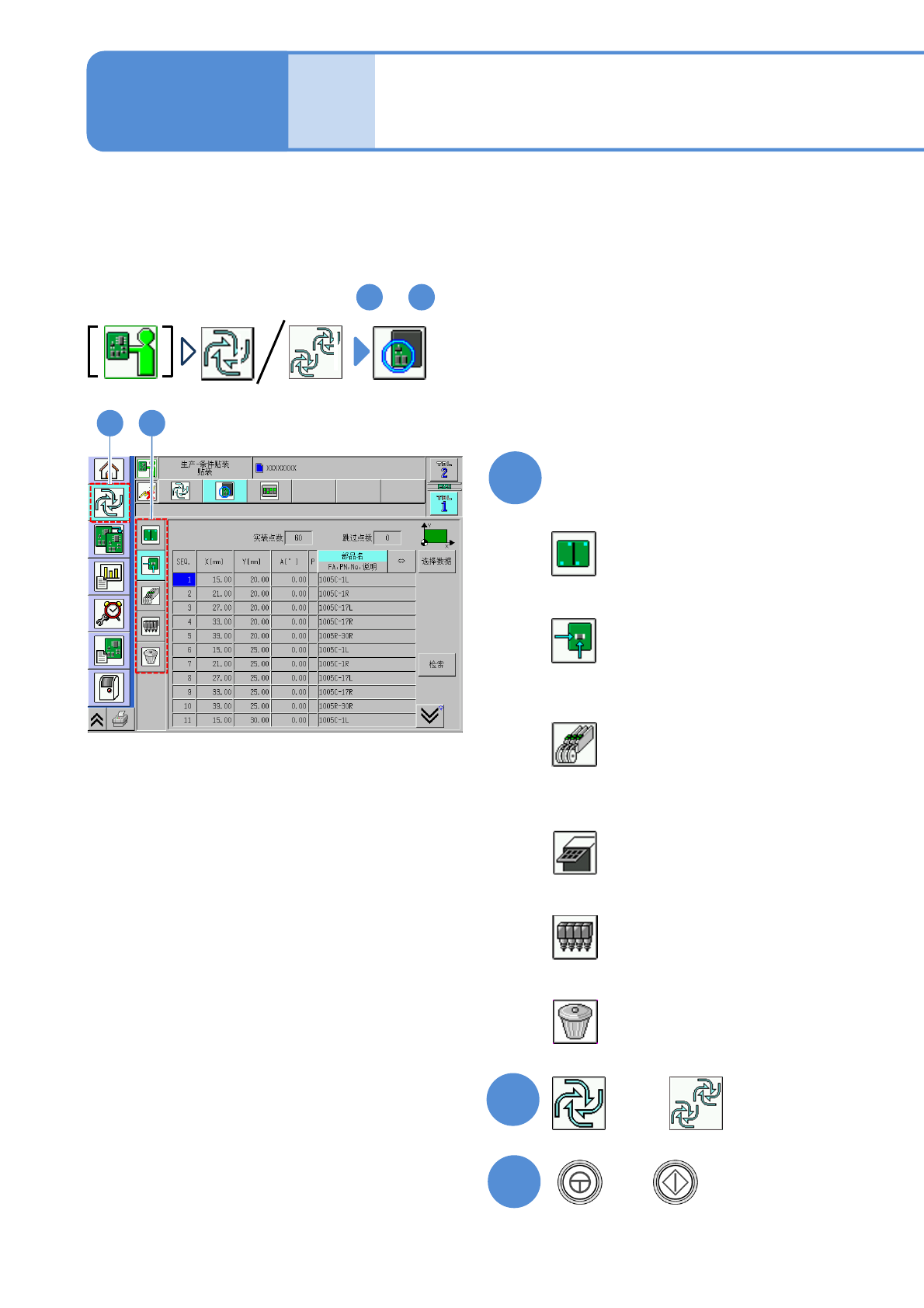

贴装对象的指定 1
(条件贴装)
或
(→P.2-5-6-2)
(→P.2-5-6
-3)
(→P.2-5-6
-4)
(→P.2-5-6
-5)
(→P.2-5-6
-6)
(→P.2-5-6
-6)
准备: 进行P.3-1-1-1、P.3-1-1-2的步骤 ～ 。
1 4
操作篇
2-5-6
根据图案单位、贴装点单位等指定贴装对象进行生产。
在开始生产之前对特定元件、特定区块等实施试贴，以此来确认贴装状态。
根据条件贴装的贴装确认按照如下所示的步骤进行。
在双轨道模式下，可通过切换轨道来对每个轨道进行设定。
在配置有检查头的设备上，不支持条件贴装动作时的锡膏检查以及元件检查。
