1-94 Samsung Componen t Placer SM471 Trou bleshooting Guide $4900 查找安装在 Head 的 Refe rence Fiducial Mark 失败。 [WARNING LEVEL] [ 原因 ] 识别部件中查找安装在 Head 的基准 Mark 失败。 [ 措施 方法 ] 把对应部件手动 PickUp 到对应 Head 后， 确认是否成功。 失败时， 请确认照…
1-93
MMI
错误码（
Error Code
）和问题解决
$4803 无法打开Tape Feeder开关。 [WARNING LEVEL]
$4804 无法关闭Tape Feeder开关。 [WARNING LEVEL]
$4805 喂料器吸附部件中, 发生喂料器动作超时错误。 [WARNING LEVEL]
[原因]
打开对应喂料器开关失败时。
[措施 方法]
确认对应喂料器的Clamp状态, 若Clamp处于打开状态时请关闭Clamp。
在喂料器对话框中点击 <Pusher U/D>确认是否有异常。
快门动作状态不良时 , 检查是否有机械性干扰或传感器是否误动作等。
喂料器自身没有问题时，在IO对话框中点击<Feederbase IO>按钮后，一边手动进
行打开或关闭快门一边确认 Index信号是否闪烁。
IO非正常动作时，确认Feeder base的喂料器接触部位的清洁状态。
机械性干扰和IO对话框中的检查也没有异常时，执行System Setup菜单的Device
子菜单后，选择对应的Tape Feeder项目确认对应喂料器的’Timing’值，之后设
置成大于当前值。
请与本公司指定的C/S公司(STS)或当地代理店(Local Agent)联系。
1-94
Samsung Component Placer SM471 Troubleshooting Guide
$4900 查找安装在Head的Reference Fiducial Mark 失败。 [WARNING LEVEL]
[原因 ]
识别部件中查找安装在Head 的基准Mark失败。
[措施 方法]
把对应部件手动PickUp到对应Head后，确认是否成功。
失败时，请确认照明状态，太暗时调亮一点。
照明调节不圆滑时，确认对应Camera的Light Mapping值后，发现异常时，请重新
执行Light Mapping。
Fly Camera的焦点不对时，执行Z轴Offset Calibration对准焦点。
Head的Reference Fiducial Mark脱离识别领域时，请重新执行Fly Camera Offset
Calibration。
如果发生问题，请与本公司指定的C/S 公司或当地代理店(Local Agent)联系。
$4a00 为了安装对应Cycle的部件，进行移动中发生错误。 [WARNING LEVEL]
[原因 ]
为了安装部件，进行移动中发生错误时。
[措施 方法]
确认对应Cycle的安装位置是否是可移动领域。
在Step 对话框中把对应Head移动到Cycle安装位置。
移动失败时，执行PCB的’Fiducial Position&Mark’对话框确认对应的数据是否
正确。
确认Local Fiducial
的情报，查看输入的情报是否异常。
确认对应Head的选项值，查看输入的情报是否异常。
确认为了安装部件进行移动时是否有机械性的干扰。
如果发生问题，请与本公司指定的C/S 公司或当地代理店(Local Agent)联系。
1-95
MMI
错误码（
Error Code
）和问题解决
1.4.6. 供应装置及生产进行相关的共同错误。 [$5000~$50ff]
$5000 没有定义的Feeder Type。[EMER LEVEL]
[原因]
要使用不进行吸附定义的 Feeder Type部件的情况。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
“按”RESET”按钮把设备转换成”IDLE”方 式 。

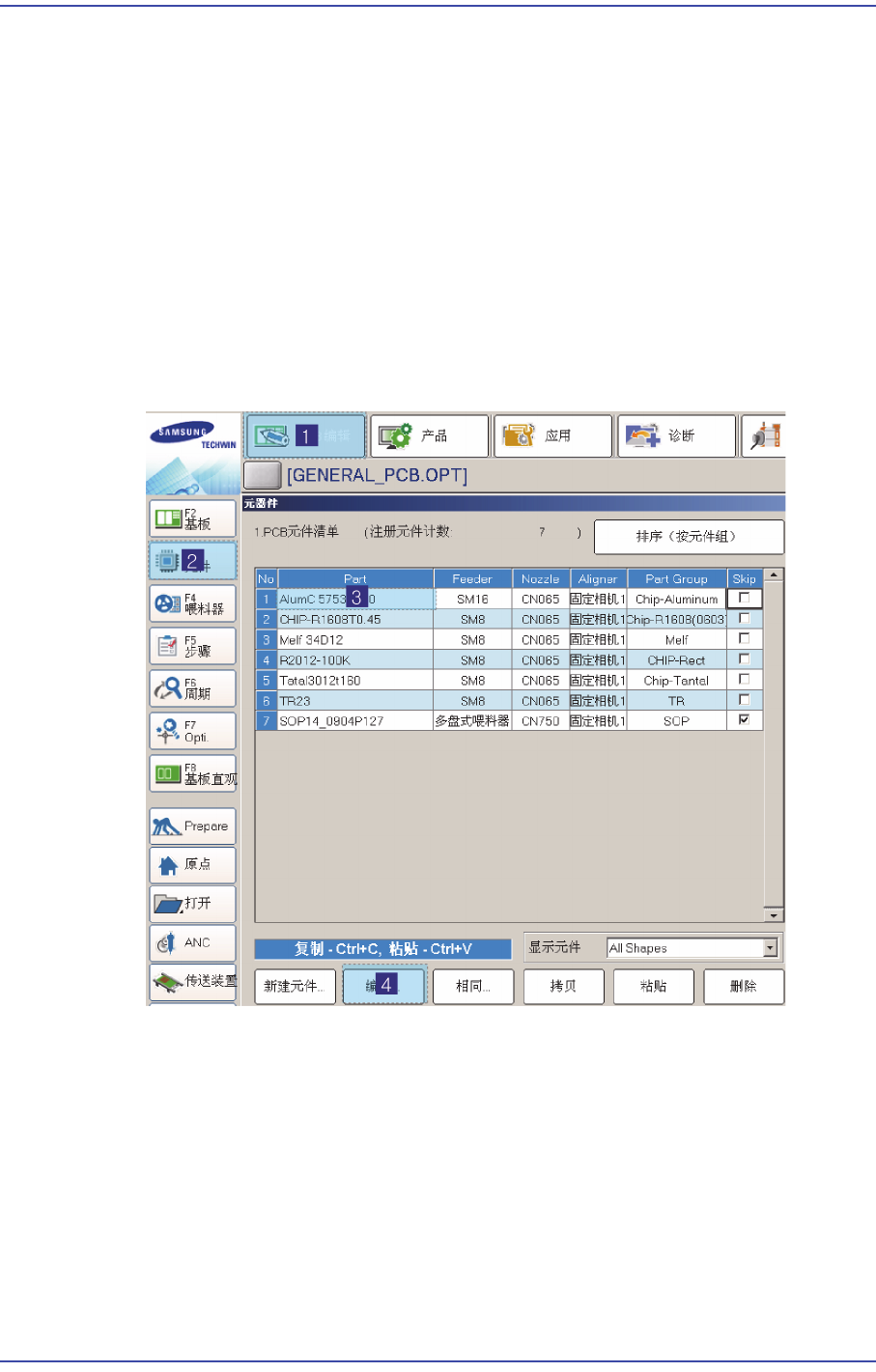

在PCB Edit菜单的”Parts”对话框确认相应部件的Feeder Type是否准确设置，如
果设置错误，则在已选择部件的状态下点击<Edit>按钮。
那么执行部件编辑对话框。在这里点击 < 公共数据 >按钮后重新进行 Feeder设
置。
