$5630 Head上安装部件之前发生空压错误（Head 没有部件）。 [WARNING LEVEL]
[原因]
安装部件之前，确认的空压值小于部件已PickUp状态的Vacuu m 值时。
[措施 方法]
确认对应Head上是否有部件。

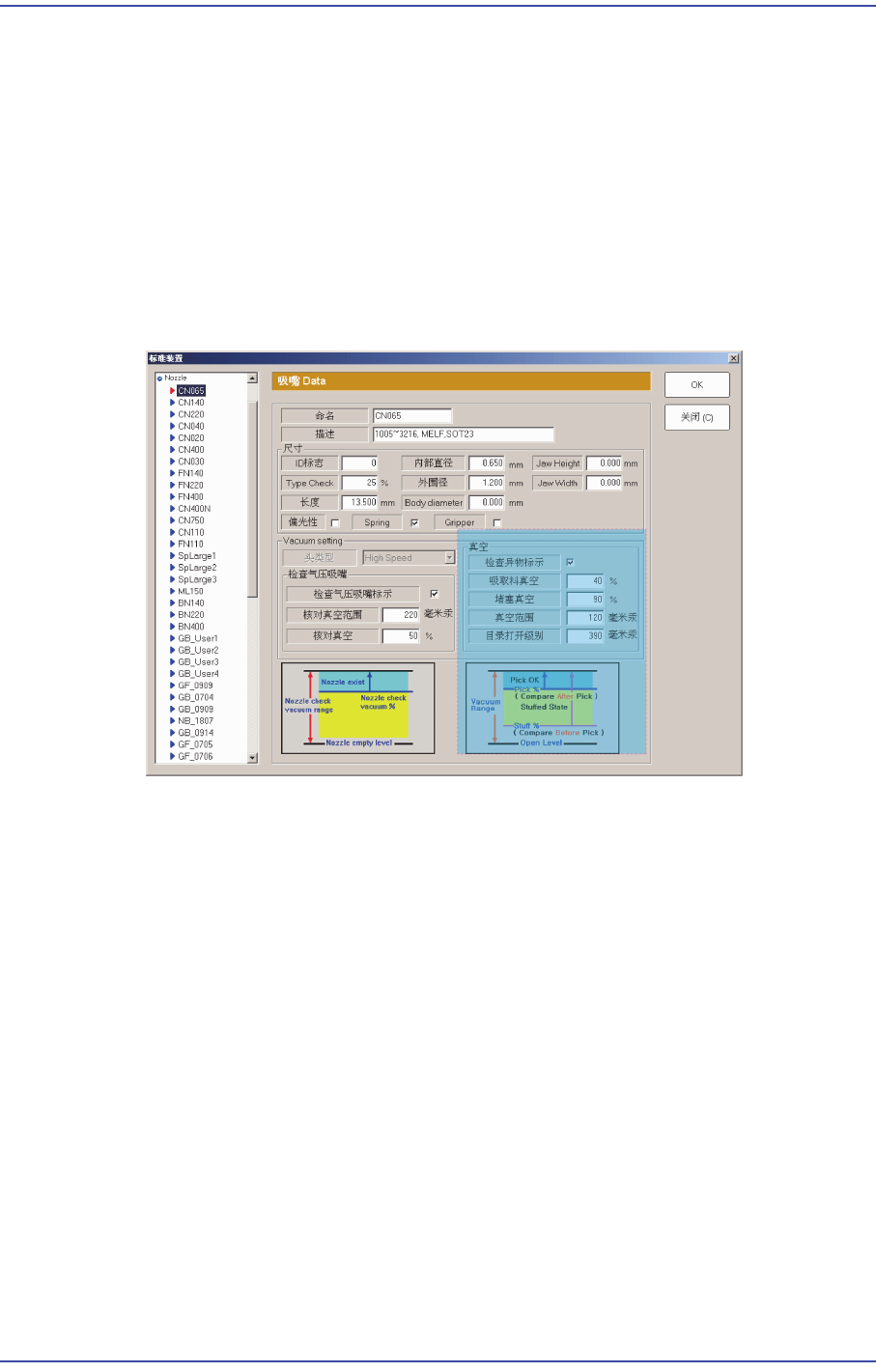

有部件时，选择’SystemSetup’ 菜单中的 ‘Device’子菜单后，再选择’Nozzle’
选项。之后在’Nozzle’对话框中确认Vacuum值。
对应吸嘴的部件PickUp相关的空压设置值和当前状态比较后进行调整。
如果不处于部件PickUp状态的空压值’Vacuum Range * Pick Vacuum’的以上
时，降低’Pick Vacuum’值 。
设备停止时为正常，但是自动生产中经常发生此类问题时请检查空压供给状
态、空压线的扭转、head界面面板的接触不良等。
如果发生问题，请与本公司指定的C/S公司或当地代理店(Local Agent)联系。
$5631 部件安装在Head后发生空压错误（没能安装部件）。 [WARNING LEVEL]
[原因]
安装部件后如果测量空压结果值大于没有部件时的Va c uu m 值的情况。
[措施 方法]
确认对应Head上是否有部件。
对应Head上有部件时，执行故障编码”$5506”的措施方法后，调整”Stuff Vac
”
值。
如果发生问题，请与本公司指定的C/S公司或当地代理店(Local Agent)联系。
1-106
Samsung Component Placer SM471 Troubleshooting Guide
$5633 head$H在喂料器$F吸附了部件 $P 的边缘。[FREEZE LEVEL]
[原因 ]
部件大小小于1005( 包含 1005)的部件时，喷嘴吸附部件的边缘部分则即使在
vision正常识别部件也是部件贴装时发生站立概率比较高。主要在vision测定的
部件补正量超出设备中设定的范围时发生。
[措施 方法]
请确认喂料器上的部件吸附位置及状态是否适当。
部件废弃过多时请与本公司指定的C/S公司(STS)或当地代理店(Local Agent) 联
系
1-107
MMI
错误码（
Error Code
）和问题解决
1.4.10. ANC 有关错误 [$6000~$65ff]
$6002 不能打开ANC。[EMER LEVEL]
$6003 不能关闭ANC。[FREEZE LEVEL]
[原因]
ANC因机械的干涉而不能打开的情况。 ($6002)
ANC因机械的干涉而不能关闭的情况。 ($6003)
ANC的传感器位置不正确时。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
“按”RESET”按钮把设备转换成”IDLE”方 式 。
如果有机械的干涉，去除此干涉。
在Diagnosis的 I/O，确 认 ANC 的Shutter动作是否正常，或感应传感器。边手动操
作进行确认。要手动操作请在ANC 菜单中点击<Shutter Open/Close>。
确认传感器的位置。
$6004 XY没有移动到吸嘴的PUT位置。[FREEZE LEVEL]
[原因]
为自动更换吸嘴，磁头要移动到相应位置时发生错误的情况
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
“按”RESET”按钮把设备转换成”IDLE”方 式 。
确认XY- 轴的Board。
确认XY轴有关接线状态。请参照
“Technical Reference” 的 Servo Interface(x, y1,
y2) 图面。
$6009 在ANC上没有吸嘴。[FREEZE LEVEL]
[原因]
为贴装吸嘴，设备的磁头移动到 ANC 但相应的ANC 槽中不存在吸嘴的情况。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
“按”RESET”按钮把设备转换成”IDLE”方 式 。
吸嘴实际存在于相应的 ANC槽，但MMI识别为不存在时，在ANC菜单的对话框
中登记要贴装在相应位置的吸嘴。
