1-109 MMI 错误码 （ Error Code ） 和问题解决 $6015 Head 中的吸嘴不满足 Cycle 作业所需的吸嘴数。 [FREEZE LEVEL] [ 原因 ] ANC 上已登录的吸嘴数量小于’ St e p ’ 对话框中登录的吸嘴 数量。 [ 措施 方法 ] 按” STOP ” 按 钮关闭蜂鸣器。 按” RESET ” 按钮把设备转 换成” IDLE ” 方式。 在 ‘ ANC Manager ’…
1-108
Samsung Component Placer SM471 Troubleshooting Guide
实际上不存在吸嘴时，在相应的ANC 槽配置吸嘴。
$600a 没有移动到吸嘴的拾取（PICK）位置。[FREEZE LEVEL]
[原因 ]
为自动更换吸嘴，磁头要移动到相应位置时发生错误的情况。
[措施 方法]
执行$6004的措施方法。
$600c 部品的数据上没有Nozzle ID。[FREEZE LEVEL]
[原因 ]
部品的数据上没有有关吸嘴的设定。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
“按”RESET”按钮把设备转换成”IDLE”方式。

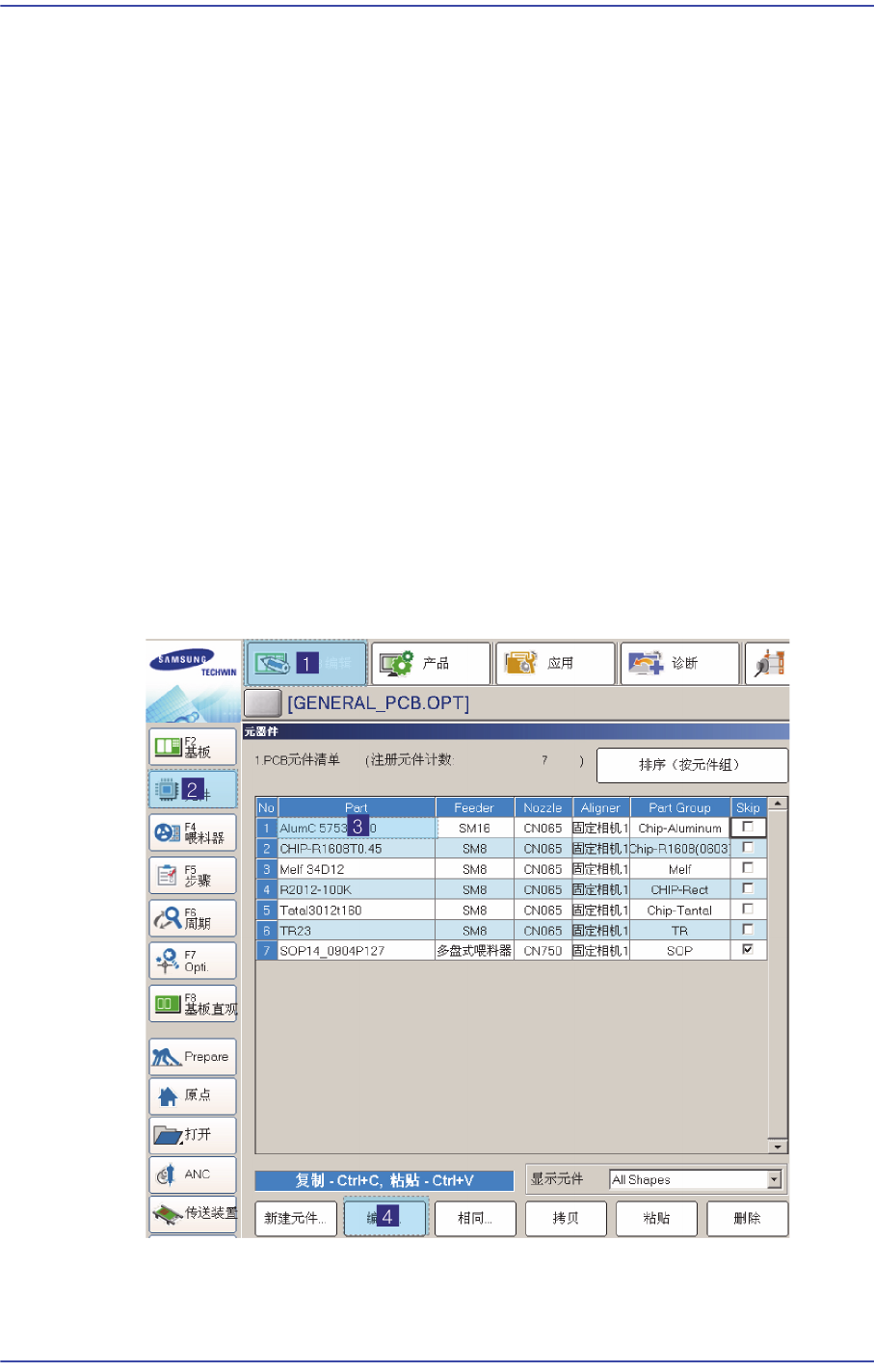

在PCB Edit的 Part，单击该部品的’Common数据’后，将要作业的吸嘴登记在
Nozzle1。
1-109
MMI
错误码（
Error Code
）和问题解决
$6015 Head中的吸嘴不满足Cycle作业所需的吸嘴数。 [FREEZE LEVEL]
[原因]
ANC上已登录的吸嘴数量小于’Step’对话框中登录的吸嘴数量。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
按”RESET”按钮把设备转换成”IDLE”方式。
在‘ANC Manager’对话框中登录缺少的吸嘴后，实际把吸嘴分配到ANC。
1-110
Samsung Component Placer SM471 Troubleshooting Guide
$6020 在Head $H没有吸嘴而不能PUT. [FREEZE LEVEL]
[原因 ]
将要PUT 吸嘴时，实际在Head上没有吸嘴的情况。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
“按”RESET”按钮把设备转换成”IDLE”方式。
用手确认该Head上有没有吸嘴。
相应的磁头上实际不存在吸嘴，但ANC 菜单的对话框中设置为相应磁头上已贴
装吸嘴，那么确认’No real motion(Manual)’后选择有错误发生磁头序号标识的
吸嘴所在的槽，再点击<Put>按钮重新进行ANC设定。
$6021 因Head$H中没有吸嘴，所以不能对吸嘴进行PUT。 [FREEZE LEVEL]
[原因 ]
对吸嘴进行PUT之前，用空压检测Head上是否有吸嘴时，结果是Head中没有吸
嘴的情况。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
按”RESET”按钮把设备转换成”IDLE”方 式 。
确认Head中是否有吸嘴。Head中没有吸嘴时手动把吸嘴插入到吸嘴座。
选择’System Setup’ 菜单中的
‘Device’子菜单后，再选择’Nozzle’选项，然
后在’Nozzle’对话框中确认’Check Vacuum’值。
