点击”READY”按钮给设备提供电源。

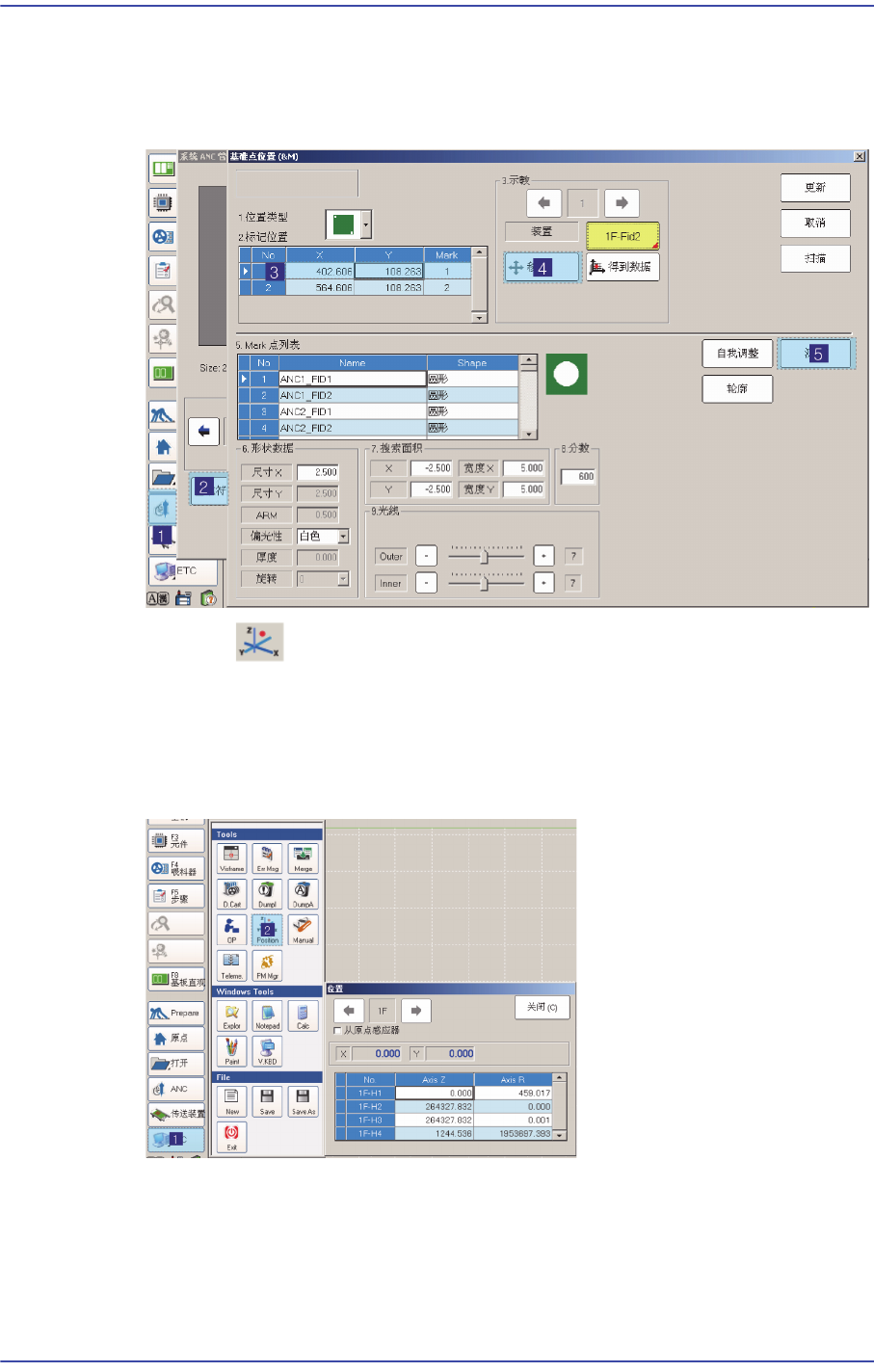

在ANC对话框点击’Fiducial Mark Detail …’后移动到Fiducial Mark位置确认
Fiducial Mark位置是否准确设置。如果位置设置错误请重新进行示教。
首先点击 按钮执行”Position”对 话 框 ，在ANC菜单点击’Hole Position
Detail …’后，为确认槽坐标是否准确选择错误发生的ANC槽，确认要移动的设
备是否选择为”Fid Cam”。
还有点击<Move>按钮移动到相应ANC槽位置确认槽的中心是否与设置的位置
一致。另外，利用示教框手动下降Z 轴确认ANC槽坐标的Z值是否准确。
1-113
MMI
错误码（
Error Code
）和问题解决
在ANC对话框点击<Shutter On/Off>按钮确认闸门是否正常动作。
$6040 Z轴没有移动到PUT的位置。[FREEZE LEVEL]
[原因]
Z轴为吸嘴的PUT动作下降（DOWN）时发生错误。
[措施 方法]
确认相应ANC Hole位置和 Z 轴Offset。
确认ANC槽位置请参照$6030的[措施方法]中的ANC槽位置确认部分，确认相应
磁头的Z轴Offset值是否准确设置。
校正Z轴Offset方法请参照”Administrator’s Guide”的 “11.3.6 Head Z / R Offset
Calibration”。
1-114
Samsung Component Placer SM471 Troubleshooting Guide
$6050 Z轴进行PUT后，没有移动到安全高度。[FREEZELEVEL]
[原因 ]
Z轴为吸嘴的PUT动作上升（UP）时发生错误。
[措施 方法]
执行$6040措施方法。
$6060 因为Head上有吸嘴，不能进行GET。[FREEZELEVEL]
[原因 ]
将要进行GET时，在Head 上实际有吸嘴的情况。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
“按”RESET”按钮把设备转换成”IDLE”方式
用手确认该Head上有没有吸嘴。
点击”READY”按钮给设备提供电源。
相应磁头上实际存在吸嘴，但在ANC菜单的对话框中设置为错误发生磁头上未
贴装吸嘴的状态，则核对’No real motion(Manual)’，再选择错误发生磁头后，
选择该磁头上实际配置吸嘴的ANC 槽，然后点击<Pick>重新进行ANC设置。
$6070 在Head上有吸嘴。但没有进行 GET。[FREEZE LEVEL]
[原因 ]
吸嘴进行GET动作后，因为
ANC Pocket的中心不对，或设定不适当的高度，实际
在Head上有吸嘴的情况。
未准确执行吸嘴确认的情况。
