操作手册 I
4-29
<XL 基板规格>
1）请检查装置右侧面外壳上安装的风扇马达盖子（过滤器）的脏污。
2）如果过滤器上附着明显的脏污（沾着垃圾和尘埃），请将盖子拆下，去除过滤器的脏污。
（拉动盖子即可拆下。）
3）如果过滤器的脏污很难去除，或者过滤器有损坏时，请用以下货号的过滤器进行更换。
4)请检查装置内部上面中央部位外壳上安装的风扇马达盖（过滤器）的脏污。另外，由于此部位还有防止
从装置上部混入异物的作用，也请检查有无异物。
5)如果过滤器上附着明显的脏污（沾着垃圾和尘埃），请将盖子拆下，去除过滤器的脏污。（拉动盖子即
可拆下。）
6)如果过滤器的脏污很难去除，或者过滤器有损坏时，请用以下货号的过滤器进行更换。
7）请检查装置内部上面安全盖旁边安装的风扇马达盖（过滤器）的脏污。
8）如果过滤器上附着有脏污（沾着垃圾和尘埃），请将盖子拆下，去除过滤器的脏污。
9）如果过滤器的脏污很难去除，或者过滤器有损坏时，请用以下货号的过滤器进行更换。
风扇马达过滤器(5 个一套)
货号 HM001010020
风扇马达过滤器(5 个一套)
货号 HM001010020
风扇马达过滤器(5 个一套)
货号 HM001010020
照片显示的是右侧的盖子。
左侧也请进行同样的清扫。
操作手册 I
4-30
4-4 注油
1) 用黄油枪，从 XY 轴直动单元的黄油注油孔注入黄油。
<M、L、L-Wide 基板规格>
注油项目 4-4-1 XY轴直动单元 实施频度：每6个月
使用工具 ：黄油枪
注油处 XY 轴直动单元（黄油注油孔）
使用润滑油 ：6459 润滑油 N
LM 导轨和滚珠丝杠的黄油是不同的。请不要混合使用。
注
意
为防止突然起动造成事故，请切断电源后进行维护作业。
危
险
※注油孔
圆圈部位 LM 导轨 注油孔
Y 轴直动单元
Ｘ轴直动单元
操作手册 I
4-31

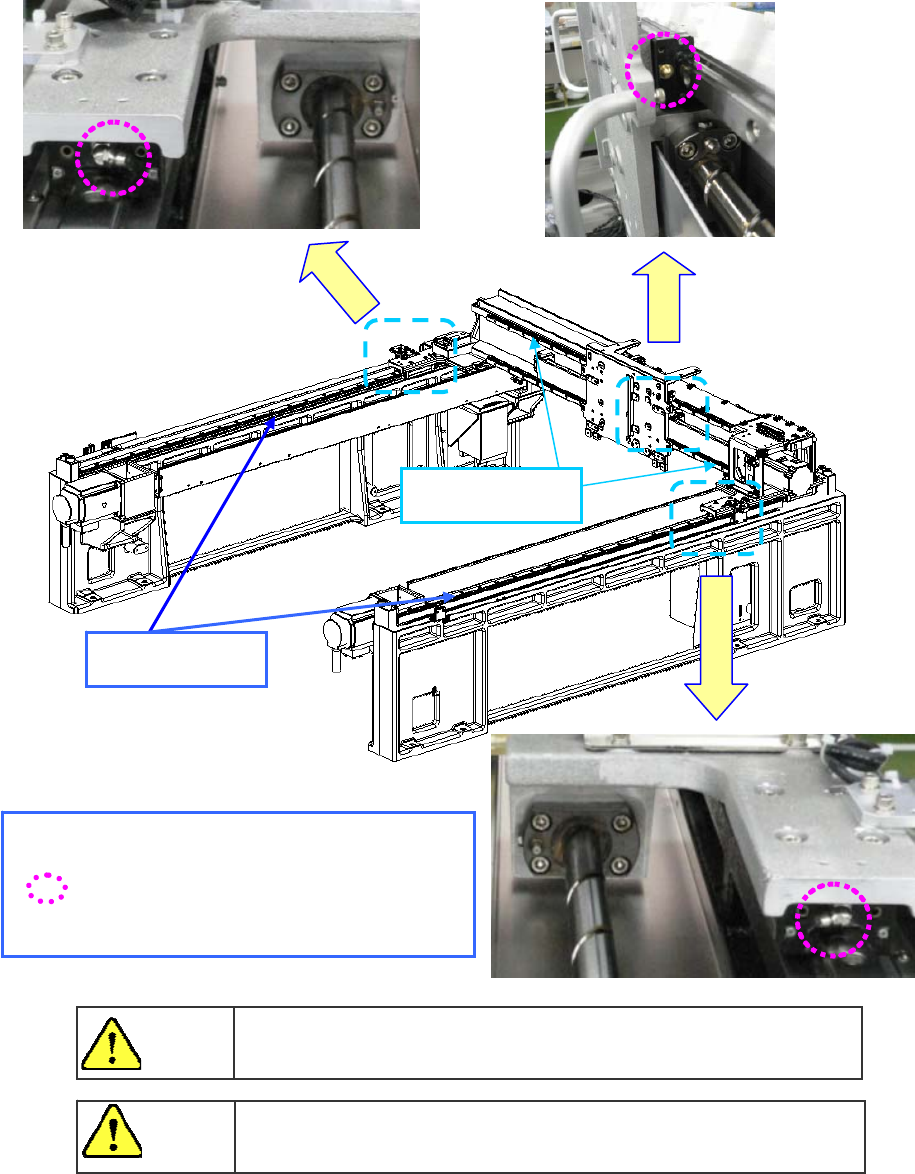

<XL 基板规格>
LM 导轨和滚珠丝杠的黄油是不同的。请不要混合使用。
注
意
为防止突然起动造成事故，请切断电源后进行维护作业。
危
险
※注油位置
圆圈部位 LM 导轨 注油孔
Ｙ轴直动单元
Ｘ轴直动单元
